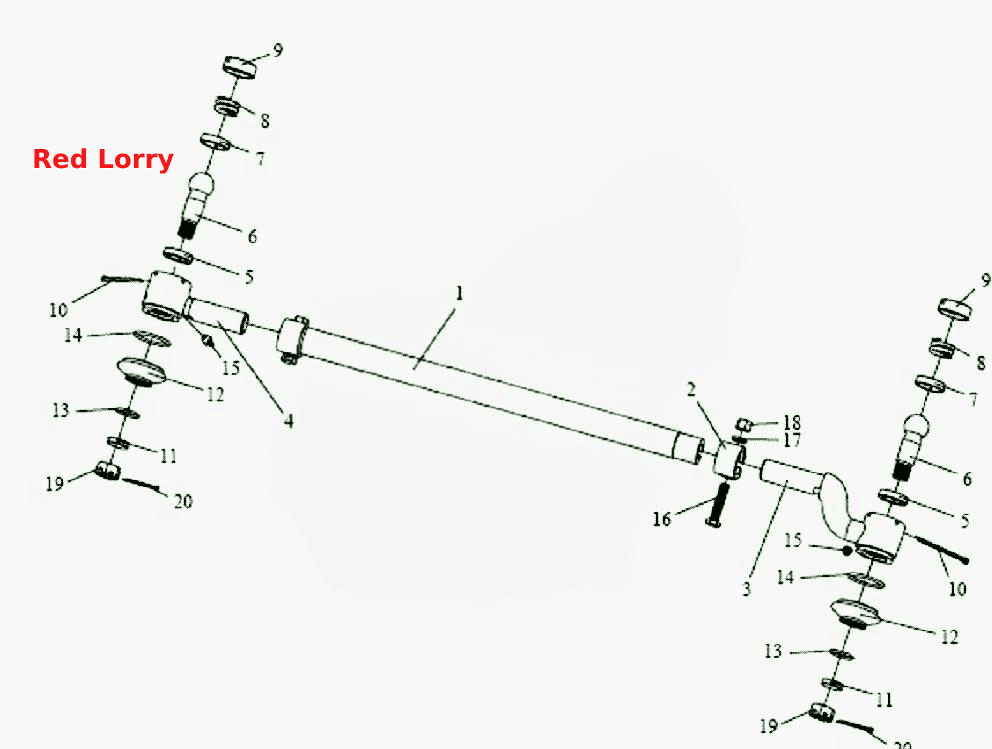

ПЕРЕХІДНИЙ ВАЖІЛЬ №1
100%
Назва деталі
Вузол перехідного важеля №1
Заводський номер
S3003040-333
Кількість на модель
1
№
Назва деталі
Шарнірний вузол
Заводський номер
3003025-252
Кількість на модель
1
№
Назва деталі
Вузол правого шарніра
Заводський номер
3003060-8E
Кількість на модель
1
№
Назва деталі
ПЕРЕХІДНИЙ ВАЖІЛЬ №1
Заводський номер
3003046-333
Кількість на модель
1
№
1
Назва деталі
Процвітаючий
Заводський номер
3003056-8E
Кількість на модель
2
№
2
Назва деталі
Правий шарнір
Заводський номер
3003062-8E
Кількість на модель
1
№
3
Назва деталі
Шарнір
Заводський номер
3003024-252
Кількість на модель
1
№
4
Назва деталі
Верхня кульова камера
Заводський номер
3003067-8E
Кількість на модель
2
№
5
Назва деталі
Кульовий пальці
Заводський номер
3003032-15
Кількість на модель
2
№
6
Назва деталі
Нижня кульова камера
Заводський номер
3003066-8E
Кількість на модель
2
№
7
Назва деталі
Пружина
Заводський номер
3003068-01
Кількість на модель
2
№
8
Назва деталі
Різьбова заглушка
Заводський номер
3003069-01
Кількість на модель
2
№
9
Назва деталі
Шплінт
Заводський номер
Q5005080
Кількість на модель
2
№
10
Назва деталі
Фіксована гільза
Заводський номер
3003074-15
Кількість на модель
2
№
11
Назва деталі
Кришка ущільнювача
Заводський номер
3003071-8E
Кількість на модель
2
№
12
Назва деталі
Верхня пружина
Заводський номер
3003077-15
Кількість на модель
2
№
13
Назва деталі
Нижня пружина
Заводський номер
3003076-8E
Кількість на модель
2
№
14
Назва деталі
Маслянка
Заводський номер
CQ70001
Кількість на модель
2
№
15
Назва деталі
гвинт
Заводський номер
CQ1501255
Кількість на модель
2
№
16
Назва деталі
Пружинна шайба
Заводський номер
Q40312
Кількість на модель
2
№
17
Назва деталі
Гайка
Заводський номер
CQ34012
Кількість на модель
2
№
18
Назва деталі
Гайка
Заводський номер
CQ38720
Кількість на модель
2
№
19
Назва деталі
Шплінт
Заводський номер
Q5004040
Кількість на модель
2
№
20
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Вузол перехідного важеля №1 | S3003040-333 | 1 | 1 | |||||
| Шарнірний вузол | 3003025-252 | 1 | 1 | |||||
| Вузол правого шарніра | 3003060-8E | 1 | 1 | |||||
| 1 | ПЕРЕХІДНИЙ ВАЖІЛЬ №1 | 3003046-333 | 1 | 1 | 1 | |||
| 2 | Процвітаючий | 3003056-8E | 2 | 2 | 2 | |||
| 3 | Правий шарнір | 3003062-8E | 1 | 1 | 3 | |||
| 4 | Шарнір | 3003024-252 | 1 | 1 | 4 | |||
| 5 | Верхня кульова камера | 3003067-8E | 2 | 2 | 5 | |||
| 6 | Кульовий пальці | 3003032-15 | 2 | 2 | 6 | |||
| 7 | Нижня кульова камера | 3003066-8E | 2 | 2 | 7 | |||
| 8 | Пружина | 3003068-01 | 2 | 2 | 8 | |||
| 9 | Різьбова заглушка | 3003069-01 | 2 | 2 | 9 | |||
| 10 | Шплінт | Q5005080 | 2 | 2 | 10 | |||
| 11 | Фіксована гільза | 3003074-15 | 2 | 2 | 11 | |||
| 12 | Кришка ущільнювача | 3003071-8E | 2 | 2 | 12 | |||
| 13 | Верхня пружина | 3003077-15 | 2 | 2 | 13 | |||
| 14 | Нижня пружина | 3003076-8E | 2 | 2 | 14 | |||
| 15 | Маслянка | CQ70001 | 2 | 2 | 15 | |||
| 16 | гвинт | CQ1501255 | 2 | 2 | 16 | |||
| 17 | Пружинна шайба | Q40312 | 2 | 2 | 17 | |||
| 18 | Гайка | CQ34012 | 2 | 2 | 18 | |||
| 19 | Гайка | CQ38720 | 2 | 2 | 19 | |||
| 20 | Шплінт | Q5004040 | 2 | 2 | 20 |
