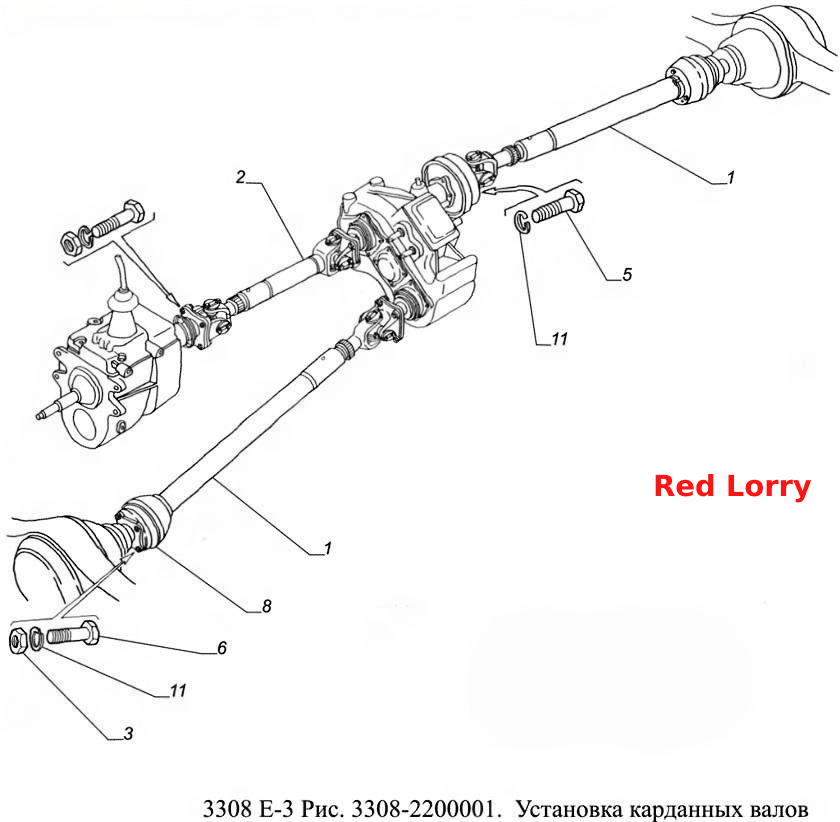

3308-2200001. Монтаж карданних валів
100%
Назва деталі
Карданний вал
Заводський номер
33097-2201010
Кількість на модель
2
№
1
Назва деталі
Проміжний карданний вал
Заводський номер
3308-2202010
Кількість на модель
1
№
2
Назва деталі
Гайка М12х1,25-6Н
Заводський номер
251815-П29
Кількість на модель
20
№
3
Назва деталі
Болт M12x1,25x32
Заводський номер
290863-П29
Кількість на модель
16
№
5
Назва деталі
Болт M12x1,25-4hx35
Заводський номер
291553-П29
Кількість на модель
8
№
6
Назва деталі
Внутрішній захисний кожух карданного вала
Заводський номер
66-50-2201054
Кількість на модель
2
№
8
Назва деталі
Пружинна шайба
Заводський номер
252137-П2
Кількість на модель
24
№
11
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Карданний вал | 33097-2201010 | 2 | 2 | 1 | |||
| 2 | Проміжний карданний вал | 3308-2202010 | 1 | 1 | 2 | |||
| 3 | Гайка М12х1,25-6Н | 251815-П29 | 20 | 20 | 3 | |||
| 5 | Болт M12x1,25x32 | 290863-П29 | 16 | 16 | 5 | |||
| 6 | Болт M12x1,25-4hx35 | 291553-П29 | 8 | 8 | 6 | |||
| 8 | Внутрішній захисний кожух карданного вала | 66-50-2201054 | 2 | 2 | 8 | |||
| 11 | Пружинна шайба | 252137-П2 | 24 | 24 | 11 |
