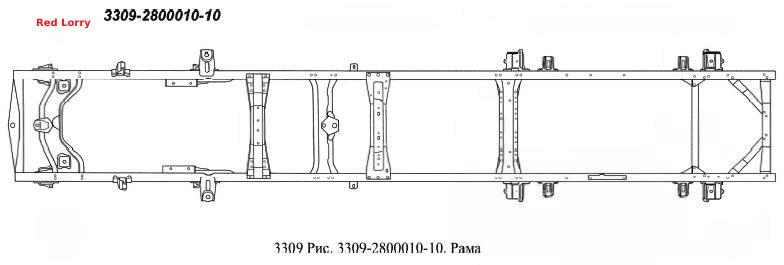

Рама
100%
Назва деталі
Рама
Заводський номер
3309-2800010-10
Кількість на модель
№
Назва деталі
Поперечина №1
Заводський номер
33081-2801080
Кількість на модель
1
№
1
Назва деталі
Поперечина №3
Заводський номер
3307-2801152
Кількість на модель
1
№
2
Назва деталі
Поперечина №4
Заводський номер
33078-2801172
Кількість на модель
1
№
3
Назва деталі
Поперечина №5 рами в зборі
Заводський номер
53-2801184
Кількість на модель
1
№
4
Назва деталі
Поперечина підсилювальна
Заводський номер
4301-2801249
Кількість на модель
1
№
6
Назва деталі
Заклепка 10х26
Заводський номер
294431-П
Кількість на модель
8
№
7
Назва деталі
Заклепка
Заводський номер
293612-П
Кількість на модель
26
№
8
Назва деталі
Заклепка 10х32
Заводський номер
294434-П
Кількість на модель
4
№
9
Назва деталі
Заклепка 10х28
Заводський номер
294432-П
Кількість на модель
111
№
10
Назва деталі
Заклепка 10х34
Заводський номер
294435-П
Кількість на модель
12
№
11
Назва деталі
Заклепка 10х37
Заводський номер
294436-П
Кількість на модель
2
№
12
Назва деталі
Заклепка
Заводський номер
294437-П
Кількість на модель
2
№
13
Назва деталі
Заклепка
Заводський номер
294440-П
Кількість на модель
21
№
14
Назва деталі
Заклепка
Заводський номер
294478-П
Кількість на модель
6
№
15
Назва деталі
Лонжерон рами
Заводський номер
3307-2801020
Кількість на модель
1
№
16
Назва деталі
Лонжерон рами
Заводський номер
3307-2801021
Кількість на модель
1
№
17
Назва деталі
Підсилювач лонжерона
Заводський номер
33081-2801036
Кількість на модель
1
№
18
Назва деталі
Підсилювач лонжерона
Заводський номер
33081-2801037
Кількість на модель
1
№
19
Назва деталі
Поперечина опори проміжного карданного вала (для запасних частин)
Заводський номер
53А-2801248-01
Кількість на модель
№
20
Назва деталі
Поперечина обшивки кабіни (для запасних частин)
Заводський номер
3307-2801271
Кількість на модель
1
№
21
Назва деталі
Підсилювач лонжерона
Заводський номер
53-12-2801366-01
Кількість на модель
2
№
22
Назва деталі
Кронштейн передньої ресори, передній правий
Заводський номер
52-2902444
Кількість на модель
1
№
23
Назва деталі
Кронштейн передньої ресори, передній лівий
Заводський номер
52-2902445
Кількість на модель
1
№
24
Назва деталі
Кронштейн передньої ресори (задній)
Заводський номер
4301-2902446
Кількість на модель
1
№
25
Назва деталі
Кронштейн передньої ресори (задній)
Заводський номер
4301-2902447
Кількість на модель
1
№
26
Назва деталі
Передній правий кронштейн задньої ресори
Заводський номер
53-2912444
Кількість на модель
1
№
27
Назва деталі
Кронштейн задньої ресори, передній лівий
Заводський номер
53-2912445
Кількість на модель
1
№
28
Назва деталі
Кронштейн задньої ресори (задній)
Заводський номер
4301-2912446
Кількість на модель
1
№
29
Назва деталі
Кронштейн ресори
Заводський номер
4301-2912447
Кількість на модель
1
№
30
Назва деталі
Кронштейн задньої додаткової ресори
Заводський номер
53-12-2913444
Кількість на модель
4
№
31
Назва деталі
Кронштейн кріплення кабіни
Заводський номер
4301-5001012
Кількість на модель
2
№
32
Назва деталі
Кутовий елемент платформи
Заводський номер
3306-8500028
Кількість на модель
1
№
33
Назва деталі
"Кутник для кріплення платформи на рамі"
Заводський номер
3306-8500029
Кількість на модель
№
34
Назва деталі
Поперечина №6 рами
Заводський номер
53-2801198
Кількість на модель
1
№
35
Назва деталі
Заклепка
Заводський номер
45 9731 0251
Кількість на модель
2
№
36
Назва деталі
Поперечний розріз № 6
Заводський номер
53-12-2801212
Кількість на модель
2
№
37
Назва деталі
Правий кронштейн
Заводський номер
33081-1001086
Кількість на модель
1
№
38
Назва деталі
Лівий кронштейн
Заводський номер
33081-1001087
Кількість на модель
1
№
39
Назва деталі
Верхній правий кронштейн амортизатора
Заводський номер
53-2905540
Кількість на модель
1
№
40
Назва деталі
Верхній лівий кронштейн амортизатора
Заводський номер
53-2905541
Кількість на модель
1
№
41
Назва деталі
Заклепка
Заводський номер
256876-П
Кількість на модель
4
№
42
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Рама | 3309-2800010-10 | |||||||
| 1 | Поперечина №1 | 33081-2801080 | 1 | 1 | 1 | |||
| 2 | Поперечина №3 | 3307-2801152 | 1 | 1 | 2 | |||
| 3 | Поперечина №4 | 33078-2801172 | 1 | 1 | 3 | |||
| 4 | Поперечина №5 рами в зборі | 53-2801184 | 1 | 1 | 4 | |||
| 6 | Поперечина підсилювальна | 4301-2801249 | 1 | 1 | 6 | |||
| 7 | Заклепка 10х26 | 294431-П | 8 | 8 | 7 | |||
| 8 | Заклепка | 293612-П | 26 | 26 | 8 | |||
| 9 | Заклепка 10х32 | 294434-П | 4 | 4 | 9 | |||
| 10 | Заклепка 10х28 | 294432-П | 111 | 111 | 10 | |||
| 11 | Заклепка 10х34 | 294435-П | 12 | 12 | 11 | |||
| 12 | Заклепка 10х37 | 294436-П | 2 | 2 | 12 | |||
| 13 | Заклепка | 294437-П | 2 | 2 | 13 | |||
| 14 | Заклепка | 294440-П | 21 | 21 | 14 | |||
| 15 | Заклепка | 294478-П | 6 | 6 | 15 | |||
| 16 | Лонжерон рами | 3307-2801020 | 1 | 1 | 16 | |||
| 17 | Лонжерон рами | 3307-2801021 | 1 | 1 | 17 | |||
| 18 | Підсилювач лонжерона | 33081-2801036 | 1 | 1 | 18 | |||
| 19 | Підсилювач лонжерона | 33081-2801037 | 1 | 1 | 19 | |||
| 20 | Поперечина опори проміжного карданного вала (для запасних частин) | 53А-2801248-01 | 20 | |||||
| 21 | Поперечина обшивки кабіни (для запасних частин) | 3307-2801271 | 1 | 1 | 21 | |||
| 22 | Підсилювач лонжерона | 53-12-2801366-01 | 2 | 2 | 22 | |||
| 23 | Кронштейн передньої ресори, передній правий | 52-2902444 | 1 | 1 | 23 | |||
| 24 | Кронштейн передньої ресори, передній лівий | 52-2902445 | 1 | 1 | 24 | |||
| 25 | Кронштейн передньої ресори (задній) | 4301-2902446 | 1 | 1 | 25 | |||
| 26 | Кронштейн передньої ресори (задній) | 4301-2902447 | 1 | 1 | 26 | |||
| 27 | Передній правий кронштейн задньої ресори | 53-2912444 | 1 | 1 | 27 | |||
| 28 | Кронштейн задньої ресори, передній лівий | 53-2912445 | 1 | 1 | 28 | |||
| 29 | Кронштейн задньої ресори (задній) | 4301-2912446 | 1 | 1 | 29 | |||
| 30 | Кронштейн ресори | 4301-2912447 | 1 | 1 | 30 | |||
| 31 | Кронштейн задньої додаткової ресори | 53-12-2913444 | 4 | 4 | 31 | |||
| 32 | Кронштейн кріплення кабіни | 4301-5001012 | 2 | 2 | 32 | |||
| 33 | Кутовий елемент платформи | 3306-8500028 | 1 | 1 | 33 | |||
| 34 | "Кутник для кріплення платформи на рамі" | 3306-8500029 | 34 | |||||
| 35 | Поперечина №6 рами | 53-2801198 | 1 | 1 | 35 | |||
| 36 | Заклепка | 45 9731 0251 | 2 | 2 | 36 | |||
| 37 | Поперечний розріз № 6 | 53-12-2801212 | 2 | 2 | 37 | |||
| 38 | Правий кронштейн | 33081-1001086 | 1 | 1 | 38 | |||
| 39 | Лівий кронштейн | 33081-1001087 | 1 | 1 | 39 | |||
| 40 | Верхній правий кронштейн амортизатора | 53-2905540 | 1 | 1 | 40 | |||
| 41 | Верхній лівий кронштейн амортизатора | 53-2905541 | 1 | 1 | 41 | |||
| 42 | Заклепка | 256876-П | 4 | 4 | 42 |
