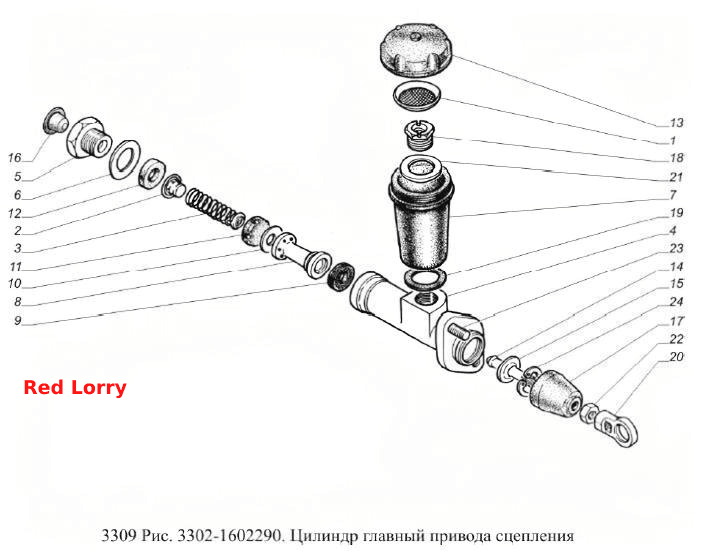

Циліндр головного приводу зчеплення
100%
Назва деталі
Сітка з обоймою
Заводський номер
4301-1602374
Кількість на модель
1
№
1
Назва деталі
Клапан головного циліндра з обоймою
Заводський номер
4301-1602390
Кількість на модель
1
№
2
Назва деталі
Поворотна пружина поршня головного циліндра вимкнення зчеплення у зборі
Заводський номер
21А-1602560
Кількість на модель
1
№
3
Назва деталі
Корпус головного циліндра зчеплення
Заводський номер
4301-1602291
Кількість на модель
1
№
4
Назва деталі
Штуцер
Заводський номер
3302-1602293
Кількість на модель
1
№
5
Назва деталі
Прокладка штуцера
Заводський номер
4301-1602295
Кількість на модель
1
№
6
Назва деталі
Корпус бачка головного циліндра приводу зчеплення
Заводський номер
4301-1602540
Кількість на модель
1
№
7
Назва деталі
Поршень головного циліндра приводу управління зчепленням
Заводський номер
66-11-1602546
Кількість на модель
1
№
8
Назва деталі
Ущільнювальна манжета поршня головного циліндра вимкнення зчеплення
Заводський номер
21А-1602548-Б
Кількість на модель
1
№
9
Назва деталі
Клапан поршня головного циліндра вимкнення зчеплення
Заводський номер
21А-1602552
Кількість на модель
1
№
10
Назва деталі
Внутрішня ущільнювальна манжета головного циліндра вимкнення зчеплення
Заводський номер
21А-1602554
Кількість на модель
1
№
11
Назва деталі
Упорне кільце клапана
Заводський номер
4301-1602556-01
Кількість на модель
1
№
12
Назва деталі
Кришка бачка
Заводський номер
3302-1602323-01
Кількість на модель
1
№
13
Назва деталі
Штовхач поршня головного циліндра зчеплення
Заводський номер
66-11-1602568-10
Кількість на модель
1
№
14
Назва деталі
Шайба упору поршня головного циліндра зчеплення
Заводський номер
66-11-1602572
Кількість на модель
1
№
15
Назва деталі
Заглушка
Заводський номер
3105-3505086
Кількість на модель
1
№
16
Назва деталі
Захисний ковпак головного гальмівного циліндра
Заводський номер
403-3505065
Кількість на модель
1
№
17
Назва деталі
Ствольна насадка
Заводський номер
4301-1602296
Кількість на модель
1
№
18
Назва деталі
Прокладка штуцера
Заводський номер
403-3505117-А1
Кількість на модель
1
№
19
Назва деталі
Отвір штовхача головного циліндра зчеплення
Заводський номер
24-1602066-01
Кількість на модель
1
№
20
Назва деталі
Опорне кільце штуцера бачка
Заводський номер
4301-1602297
Кількість на модель
1
№
21
Назва деталі
Гайка М8-6Н ОСТ __NT__2__37.001.124-93
Заводський номер
250610-П29
Кількість на модель
1
№
22
Назва деталі
Шпилька М8х1-4Нх20 для кріплення робочого циліндра
Заводський номер
45 9952 3513
Кількість на модель
2
№
23
Назва деталі
Кільце В25
Заводський номер
297606-П29
Кількість на модель
1
№
24
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Сітка з обоймою | 4301-1602374 | 1 | 1 | 1 | |||
| 2 | Клапан головного циліндра з обоймою | 4301-1602390 | 1 | 1 | 2 | |||
| 3 | Поворотна пружина поршня головного циліндра вимкнення зчеплення у зборі | 21А-1602560 | 1 | 1 | 3 | |||
| 4 | Корпус головного циліндра зчеплення | 4301-1602291 | 1 | 1 | 4 | |||
| 5 | Штуцер | 3302-1602293 | 1 | 1 | 5 | |||
| 6 | Прокладка штуцера | 4301-1602295 | 1 | 1 | 6 | |||
| 7 | Корпус бачка головного циліндра приводу зчеплення | 4301-1602540 | 1 | 1 | 7 | |||
| 8 | Поршень головного циліндра приводу управління зчепленням | 66-11-1602546 | 1 | 1 | 8 | |||
| 9 | Ущільнювальна манжета поршня головного циліндра вимкнення зчеплення | 21А-1602548-Б | 1 | 1 | 9 | |||
| 10 | Клапан поршня головного циліндра вимкнення зчеплення | 21А-1602552 | 1 | 1 | 10 | |||
| 11 | Внутрішня ущільнювальна манжета головного циліндра вимкнення зчеплення | 21А-1602554 | 1 | 1 | 11 | |||
| 12 | Упорне кільце клапана | 4301-1602556-01 | 1 | 1 | 12 | |||
| 13 | Кришка бачка | 3302-1602323-01 | 1 | 1 | 13 | |||
| 14 | Штовхач поршня головного циліндра зчеплення | 66-11-1602568-10 | 1 | 1 | 14 | |||
| 15 | Шайба упору поршня головного циліндра зчеплення | 66-11-1602572 | 1 | 1 | 15 | |||
| 16 | Заглушка | 3105-3505086 | 1 | 1 | 16 | |||
| 17 | Захисний ковпак головного гальмівного циліндра | 403-3505065 | 1 | 1 | 17 | |||
| 18 | Ствольна насадка | 4301-1602296 | 1 | 1 | 18 | |||
| 19 | Прокладка штуцера | 403-3505117-А1 | 1 | 1 | 19 | |||
| 20 | Отвір штовхача головного циліндра зчеплення | 24-1602066-01 | 1 | 1 | 20 | |||
| 21 | Опорне кільце штуцера бачка | 4301-1602297 | 1 | 1 | 21 | |||
| 22 | Гайка М8-6Н ОСТ __NT__2__37.001.124-93 | 250610-П29 | 1 | 1 | 22 | |||
| 23 | Шпилька М8х1-4Нх20 для кріплення робочого циліндра | 45 9952 3513 | 2 | 2 | 23 | |||
| 24 | Кільце В25 | 297606-П29 | 1 | 1 | 24 |
