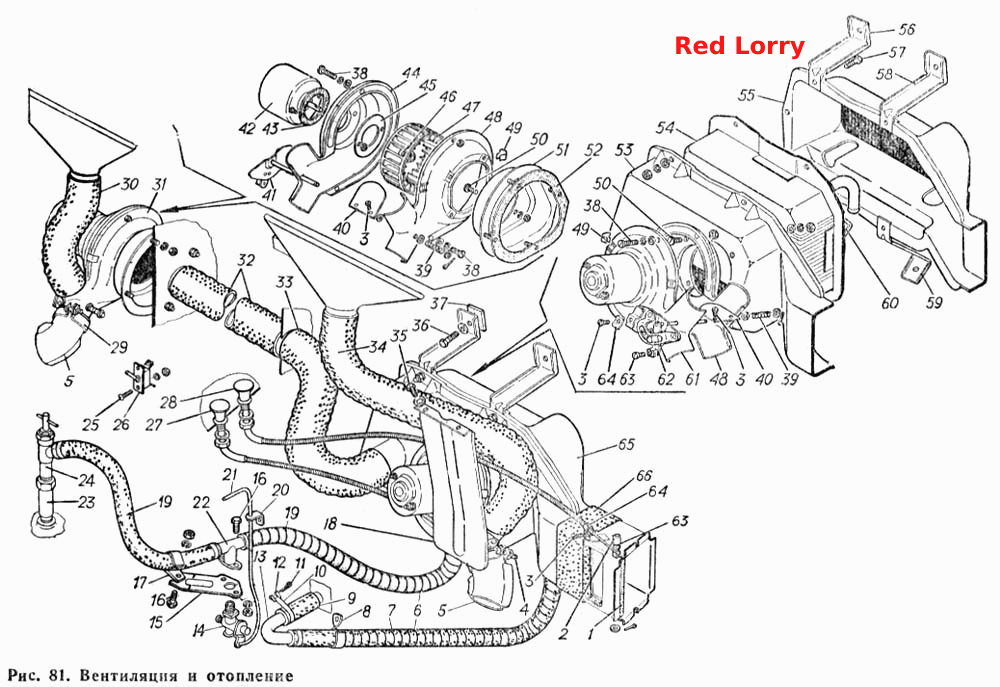

Вентиляція та опалення
100%
Назва деталі
Шплінт 2,5х12
Заводський номер
258023-П
Кількість на модель
2
№
Назва деталі
Диск
Заводський номер
252004-П8
Кількість на модель
4
№
Назва деталі
Диск
Заводський номер
252037-П8
Кількість на модель
4
№
Назва деталі
Диск
Заводський номер
293220-П8
Кількість на модель
2
№
Назва деталі
Диск
Заводський номер
252005-П8
Кількість на модель
4
№
Назва деталі
Шайба 12 пружинна із зовнішніми зубцями
Заводський номер
252177-П29
Кількість на модель
1
№
Назва деталі
Диск
Заводський номер
252132-П2
Кількість на модель
2
№
Назва деталі
Пружинна шайба
Заводський номер
252153-П2
Кількість на модель
2
№
Назва деталі
Диск 37.001.115-75L OST __NT__2__6
Заводський номер
252154-П2
Кількість на модель
1
№
Назва деталі
Шплінт 1,5х10
Заводський номер
258000-П
Кількість на модель
1
№
Назва деталі
Диск 37.001.144-96 OST __NT__2__5
Заводський номер
252003-П29
Кількість на модель
2
№
Назва деталі
Диск
Заводський номер
252003-П
Кількість на модель
1
№
Назва деталі
Гайка М12х1, 25
Заводський номер
250615-П29
Кількість на модель
1
№
Назва деталі
Гайка М4
Заводський номер
250462-П8
Кількість на модель
2
№
Назва деталі
Гайка М5
Заводський номер
251086-П8
Кількість на модель
2
№
Назва деталі
Гайка М5
Заводський номер
250464-П8
Кількість на модель
2
№
Назва деталі
Гайка М6-6Н ОСТ __NT__2__37.001.124-93
Заводський номер
250608-П29
Кількість на модель
1
№
Назва деталі
Гайка M
Заводський номер
250508-П29
Кількість на модель
4
№
Назва деталі
Гайка М6х1
Заводський номер
250508-П8
Кількість на модель
4
№
Назва деталі
Кожух вентилятора з кришкою корпусу вентилятора в зборі
Заводський номер
66-8101586
Кількість на модель
1
№
Назва деталі
Кожух радіатора обігрівача в зборі
Заводський номер
66-8101096-Б
Кількість на модель
1
№
Назва деталі
Кожух радіатора обігрівача з кришкою корпусу вентилятора в зборі
Заводський номер
66-8101098-Б
Кількість на модель
1
№
Назва деталі
Кронштейн для кріплення зливного крана (для запасних частин)
Заводський номер
ВК-66-01-8101911
Кількість на модель
1
№
Назва деталі
Заслінка приймального кожуха обігрівача в зборі
Заводський номер
66-8101670-А2
Кількість на модель
1
№
1
Назва деталі
Вісь заслінки приймального кожуха у зборі
Заводський номер
66-8101686
Кількість на модель
1
№
2
Назва деталі
Гвинт М8х37.001.130-81 ОСТ __NT__3__4-6g
Заводський номер
224570-П29
Кількість на модель
5
№
3
Назва деталі
Гвинт М305х__NT__2__
Заводський номер
220086-П29
Кількість на модель
2
№
4
Назва деталі
Патрубок обігрівача в зборі
Заводський номер
66-8101396
Кількість на модель
2
№
5
Назва деталі
Захисна оболонка шланга радіатора
Заводський номер
66-8101578
Кількість на модель
2
№
6
Назва деталі
Довгий випускний шланг радіатора обігрівача
Заводський номер
66-8101038-11
Кількість на модель
1
№
7
Назва деталі
Кріплення випускного шланга
Заводський номер
66-8101574
Кількість на модель
1
№
8
Назва деталі
Шланг випускний радіатора обігрівача короткий
Заводський номер
66-01-8101038
Кількість на модель
1
№
9
Назва деталі
Стяжна стрічка
Заводський номер
297584-П29
Кількість на модель
8
№
10
Назва деталі
Шплінт 6х22
Заводський номер
297575-П29
Кількість на модель
8
№
11
Назва деталі
Пряжка
Заводський номер
297580-П29
Кількість на модель
8
№
12
Назва деталі
Випускна труба радіатора опалення
Заводський номер
66-01-8101046
Кількість на модель
1
№
13
Назва деталі
Зливний кран
Заводський номер
66-01-1305040
Кількість на модель
1
№
14
Назва деталі
Кронштейн для кріплення зливного крана
Заводський номер
66-01-8101560-01
Кількість на модель
1
№
15
Назва деталі
Болт M37.001.123-966-6gx__NT__3__ OST __NT__4__16
Заводський номер
201418-П29
Кількість на модель
1
№
16
Назва деталі
Кріплення впускного шланга
Заводський номер
66-01-1015374
Кількість на модель
1
№
17
Назва деталі
Захисний козирок обігрівача в зборі
Заводський номер
66-01-8101356
Кількість на модель
1
№
18
Назва деталі
Лівий підвідний шланг
Заводський номер
66-01-8101030-01
Кількість на модель
2
№
19
Назва деталі
Тримач тяги зливного крана обігрівача
Заводський номер
66-01-8101568
Кількість на модель
1
№
20
Назва деталі
Тяга зливного крана обігрівача
Заводський номер
66-01-8101564
Кількість на модель
1
№
21
Назва деталі
Трійник у зборі
Заводський номер
66-8101556
Кількість на модель
1
№
22
Назва деталі
Штуцер
Заводський номер
813-8101024
Кількість на модель
1
№
23
Назва деталі
Закривальний кран у зборі
Заводський номер
Г-21Л-8101020
Кількість на модель
1
№
24
Назва деталі
Гвинт Mx
Заводський номер
220051-П29
Кількість на модель
2
№
25
Назва деталі
Вимикач свічки розжарювання пускового підігрівача ВК-57
Заводський номер
Г-66-3714190
Кількість на модель
1
№
26
Назва деталі
Тяга осі заслінки обдуву лобового скла з ручкою у зборі
Заводський номер
66-8102498-02
Кількість на модель
1
№
27
Назва деталі
Тяга осі заслінки приймального кожуха радіатора опалення з ручкою у зборі
Заводський номер
66-8101812-01
Кількість на модель
1
№
28
Назва деталі
Хомут кріплення патрубка обігрівача
Заводський номер
288013-П29
Кількість на модель
2
№
29
Назва деталі
Шланг лівого патрубка обдування лобового скла
Заводський номер
66-8102061-Б
Кількість на модель
1
№
30
Назва деталі
Вентилятор у комплекті з кожухом
Заводський номер
66-8101582
Кількість на модель
1
№
31
Назва деталі
Шланг трубопроводу обігрівача
Заводський номер
66-8101726
Кількість на модель
1
№
32
Назва деталі
Кутовий шланг впускного патрубка
Заводський номер
13-8101436
Кількість на модель
1
№
33
Назва деталі
Шланг правого патрубка обдування лобового скла
Заводський номер
81-8102060-04
Кількість на модель
1
№
34
Назва деталі
Болт M6х12
Заводський номер
201416-П8
Кількість на модель
2
№
35
Назва деталі
Болт M8-6gх18
Заводський номер
201455-П8
Кількість на модель
4
№
36
Назва деталі
Прокладка кронштейна охолоджувача повітря
Заводський номер
66-8101552
Кількість на модель
4
№
37
Назва деталі
Гвинт М5х0,4х18
Заводський номер
224601-П8
Кількість на модель
2
№
38
Назва деталі
Гвинт М185-6gх__NT__2__
Заводський номер
224601-П29
Кількість на модель
2
№
38
Назва деталі
Пружина
Заводський номер
13-2905661
Кількість на модель
2
№
39
Назва деталі
Заслінка обдуву лобового скла
Заводський номер
66-8102294
Кількість на модель
2
№
40
Назва деталі
Сектор приводу заслінки обдуву лобового скла з фіксатором у зборі № 2
Заводський номер
66-8102272
Кількість на модель
1
№
41
Назва деталі
Електродвигун вентилятора обдуву лобового скла у зборі МЭ7-БЭ
Заводський номер
66-8102080-Б
Кількість на модель
2
№
42
Назва деталі
Прокладка електродвигуна вентилятора
Заводський номер
21-8102232
Кількість на модель
2
№
43
Назва деталі
Корпус вентилятора
Заводський номер
66-8102016
Кількість на модель
2
№
44
Назва деталі
Опорна шайба корпусу вентилятора
Заводський номер
66-8102028
Кількість на модель
2
№
45
Назва деталі
Установчий гвинт
Заводський номер
242471-П8
Кількість на модель
2
№
46
Назва деталі
Ротор вентилятора в зборі
Заводський номер
30-8102030-А
Кількість на модель
2
№
47
Назва деталі
Кришка корпусу вентилятора
Заводський номер
66-8102022
Кількість на модель
2
№
48
Назва деталі
Кріплення вентилятора
Заводський номер
66-8102470
Кількість на модель
4
№
49
Назва деталі
Гвинт
Заводський номер
224624-П8
Кількість на модель
8
№
50
Назва деталі
Кожух вентилятора в зборі з болтами
Заводський номер
66-8101330
Кількість на модель
1
№
51
Назва деталі
Прокладка кожуха вентилятора
Заводський номер
66-8101336
Кількість на модель
1
№
52
Назва деталі
Кожух радіатора обігрівача
Заводський номер
66-8101100-Б
Кількість на модель
1
№
53
Назва деталі
Радіатор опалення в зборі
Заводський номер
66-8101060-Б
Кількість на модель
1
№
54
Назва деталі
Кришка кожуха радіатора обігрівача
Заводський номер
66-8101101-Б
Кількість на модель
1
№
55
Назва деталі
Кронштейн верхнього правого кожуха радіатора обігрівача
Заводський номер
66-8101544
Кількість на модель
1
№
56
Назва деталі
Болт M6-6gх22
Заводський номер
201421-П29
Кількість на модель
5
№
57
Назва деталі
Кронштейн верхнього лівого кожуха радіатора опалення
Заводський номер
66-8101545
Кількість на модель
1
№
58
Назва деталі
Кронштейн нижнього лівого кожуха радіатора опалення
Заводський номер
66-8101549-Б
Кількість на модель
1
№
59
Назва деталі
Кронштейн нижнього правого кожуха радіатора обігрівача
Заводський номер
66-8101548-Б
Кількість на модель
1
№
60
Назва деталі
Вентилятор обдуву лобового скла у зборі
Заводський номер
66-8102010
Кількість на модель
2
№
61
Назва деталі
Сектор приводу заслінки обдуву лобового скла з фіксатором у зборі № 1
Заводський номер
66-8102270
Кількість на модель
1
№
62
Назва деталі
Гвинт М8х37.001.128-96 ОСТ __NT__3__5-6g
Заводський номер
222496-П8
Кількість на модель
1
№
63
Назва деталі
Затискач оболонки
Заводський номер
21-5304198
Кількість на модель
1
№
64
Назва деталі
Опалювальний прилад у зборі
Заводський номер
66-8101010-Б
Кількість на модель
1
№
65
Назва деталі
З'єднувач приймального кожуха обігрівача
Заводський номер
66-8101598-А
Кількість на модель
1
№
66
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Шплінт 2,5х12 | 258023-П | 2 | 2 | |||||
| Диск | 252004-П8 | 4 | 4 | |||||
| Диск | 252037-П8 | 4 | 4 | |||||
| Диск | 293220-П8 | 2 | 2 | |||||
| Диск | 252005-П8 | 4 | 4 | |||||
| Шайба 12 пружинна із зовнішніми зубцями | 252177-П29 | 1 | 1 | |||||
| Диск | 252132-П2 | 2 | 2 | |||||
| Пружинна шайба | 252153-П2 | 2 | 2 | |||||
| Диск 37.001.115-75L OST __NT__2__6 | 252154-П2 | 1 | 1 | |||||
| Шплінт 1,5х10 | 258000-П | 1 | 1 | |||||
| Диск 37.001.144-96 OST __NT__2__5 | 252003-П29 | 2 | 2 | |||||
| Диск | 252003-П | 1 | 1 | |||||
| Гайка М12х1, 25 | 250615-П29 | 1 | 1 | |||||
| Гайка М4 | 250462-П8 | 2 | 2 | |||||
| Гайка М5 | 251086-П8 | 2 | 2 | |||||
| Гайка М5 | 250464-П8 | 2 | 2 | |||||
| Гайка М6-6Н ОСТ __NT__2__37.001.124-93 | 250608-П29 | 1 | 1 | |||||
| Гайка M | 250508-П29 | 4 | 4 | |||||
| Гайка М6х1 | 250508-П8 | 4 | 4 | |||||
| Кожух вентилятора з кришкою корпусу вентилятора в зборі | 66-8101586 | 1 | 1 | |||||
| Кожух радіатора обігрівача в зборі | 66-8101096-Б | 1 | 1 | |||||
| Кожух радіатора обігрівача з кришкою корпусу вентилятора в зборі | 66-8101098-Б | 1 | 1 | |||||
| Кронштейн для кріплення зливного крана (для запасних частин) | ВК-66-01-8101911 | 1 | 1 | |||||
| 1 | Заслінка приймального кожуха обігрівача в зборі | 66-8101670-А2 | 1 | 1 | 1 | |||
| 2 | Вісь заслінки приймального кожуха у зборі | 66-8101686 | 1 | 1 | 2 | |||
| 3 | Гвинт М8х37.001.130-81 ОСТ __NT__3__4-6g | 224570-П29 | 5 | 5 | 3 | |||
| 4 | Гвинт М305х__NT__2__ | 220086-П29 | 2 | 2 | 4 | |||
| 5 | Патрубок обігрівача в зборі | 66-8101396 | 2 | 2 | 5 | |||
| 6 | Захисна оболонка шланга радіатора | 66-8101578 | 2 | 2 | 6 | |||
| 7 | Довгий випускний шланг радіатора обігрівача | 66-8101038-11 | 1 | 1 | 7 | |||
| 8 | Кріплення випускного шланга | 66-8101574 | 1 | 1 | 8 | |||
| 9 | Шланг випускний радіатора обігрівача короткий | 66-01-8101038 | 1 | 1 | 9 | |||
| 10 | Стяжна стрічка | 297584-П29 | 8 | 8 | 10 | |||
| 11 | Шплінт 6х22 | 297575-П29 | 8 | 8 | 11 | |||
| 12 | Пряжка | 297580-П29 | 8 | 8 | 12 | |||
| 13 | Випускна труба радіатора опалення | 66-01-8101046 | 1 | 1 | 13 | |||
| 14 | Зливний кран | 66-01-1305040 | 1 | 1 | 14 | |||
| 15 | Кронштейн для кріплення зливного крана | 66-01-8101560-01 | 1 | 1 | 15 | |||
| 16 | Болт M37.001.123-966-6gx__NT__3__ OST __NT__4__16 | 201418-П29 | 1 | 1 | 16 | |||
| 17 | Кріплення впускного шланга | 66-01-1015374 | 1 | 1 | 17 | |||
| 18 | Захисний козирок обігрівача в зборі | 66-01-8101356 | 1 | 1 | 18 | |||
| 19 | Лівий підвідний шланг | 66-01-8101030-01 | 2 | 2 | 19 | |||
| 20 | Тримач тяги зливного крана обігрівача | 66-01-8101568 | 1 | 1 | 20 | |||
| 21 | Тяга зливного крана обігрівача | 66-01-8101564 | 1 | 1 | 21 | |||
| 22 | Трійник у зборі | 66-8101556 | 1 | 1 | 22 | |||
| 23 | Штуцер | 813-8101024 | 1 | 1 | 23 | |||
| 24 | Закривальний кран у зборі | Г-21Л-8101020 | 1 | 1 | 24 | |||
| 25 | Гвинт Mx | 220051-П29 | 2 | 2 | 25 | |||
| 26 | Вимикач свічки розжарювання пускового підігрівача ВК-57 | Г-66-3714190 | 1 | 1 | 26 | |||
| 27 | Тяга осі заслінки обдуву лобового скла з ручкою у зборі | 66-8102498-02 | 1 | 1 | 27 | |||
| 28 | Тяга осі заслінки приймального кожуха радіатора опалення з ручкою у зборі | 66-8101812-01 | 1 | 1 | 28 | |||
| 29 | Хомут кріплення патрубка обігрівача | 288013-П29 | 2 | 2 | 29 | |||
| 30 | Шланг лівого патрубка обдування лобового скла | 66-8102061-Б | 1 | 1 | 30 | |||
| 31 | Вентилятор у комплекті з кожухом | 66-8101582 | 1 | 1 | 31 | |||
| 32 | Шланг трубопроводу обігрівача | 66-8101726 | 1 | 1 | 32 | |||
| 33 | Кутовий шланг впускного патрубка | 13-8101436 | 1 | 1 | 33 | |||
| 34 | Шланг правого патрубка обдування лобового скла | 81-8102060-04 | 1 | 1 | 34 | |||
| 35 | Болт M6х12 | 201416-П8 | 2 | 2 | 35 | |||
| 36 | Болт M8-6gх18 | 201455-П8 | 4 | 4 | 36 | |||
| 37 | Прокладка кронштейна охолоджувача повітря | 66-8101552 | 4 | 4 | 37 | |||
| 38 | Гвинт М5х0,4х18 | 224601-П8 | 2 | 2 | 38 | |||
| 38 | Гвинт М185-6gх__NT__2__ | 224601-П29 | 2 | 2 | 38 | |||
| 39 | Пружина | 13-2905661 | 2 | 2 | 39 | |||
| 40 | Заслінка обдуву лобового скла | 66-8102294 | 2 | 2 | 40 | |||
| 41 | Сектор приводу заслінки обдуву лобового скла з фіксатором у зборі № 2 | 66-8102272 | 1 | 1 | 41 | |||
| 42 | Електродвигун вентилятора обдуву лобового скла у зборі МЭ7-БЭ | 66-8102080-Б | 2 | 2 | 42 | |||
| 43 | Прокладка електродвигуна вентилятора | 21-8102232 | 2 | 2 | 43 | |||
| 44 | Корпус вентилятора | 66-8102016 | 2 | 2 | 44 | |||
| 45 | Опорна шайба корпусу вентилятора | 66-8102028 | 2 | 2 | 45 | |||
| 46 | Установчий гвинт | 242471-П8 | 2 | 2 | 46 | |||
| 47 | Ротор вентилятора в зборі | 30-8102030-А | 2 | 2 | 47 | |||
| 48 | Кришка корпусу вентилятора | 66-8102022 | 2 | 2 | 48 | |||
| 49 | Кріплення вентилятора | 66-8102470 | 4 | 4 | 49 | |||
| 50 | Гвинт | 224624-П8 | 8 | 8 | 50 | |||
| 51 | Кожух вентилятора в зборі з болтами | 66-8101330 | 1 | 1 | 51 | |||
| 52 | Прокладка кожуха вентилятора | 66-8101336 | 1 | 1 | 52 | |||
| 53 | Кожух радіатора обігрівача | 66-8101100-Б | 1 | 1 | 53 | |||
| 54 | Радіатор опалення в зборі | 66-8101060-Б | 1 | 1 | 54 | |||
| 55 | Кришка кожуха радіатора обігрівача | 66-8101101-Б | 1 | 1 | 55 | |||
| 56 | Кронштейн верхнього правого кожуха радіатора обігрівача | 66-8101544 | 1 | 1 | 56 | |||
| 57 | Болт M6-6gх22 | 201421-П29 | 5 | 5 | 57 | |||
| 58 | Кронштейн верхнього лівого кожуха радіатора опалення | 66-8101545 | 1 | 1 | 58 | |||
| 59 | Кронштейн нижнього лівого кожуха радіатора опалення | 66-8101549-Б | 1 | 1 | 59 | |||
| 60 | Кронштейн нижнього правого кожуха радіатора обігрівача | 66-8101548-Б | 1 | 1 | 60 | |||
| 61 | Вентилятор обдуву лобового скла у зборі | 66-8102010 | 2 | 2 | 61 | |||
| 62 | Сектор приводу заслінки обдуву лобового скла з фіксатором у зборі № 1 | 66-8102270 | 1 | 1 | 62 | |||
| 63 | Гвинт М8х37.001.128-96 ОСТ __NT__3__5-6g | 222496-П8 | 1 | 1 | 63 | |||
| 64 | Затискач оболонки | 21-5304198 | 1 | 1 | 64 | |||
| 65 | Опалювальний прилад у зборі | 66-8101010-Б | 1 | 1 | 65 | |||
| 66 | З'єднувач приймального кожуха обігрівача | 66-8101598-А | 1 | 1 | 66 |
