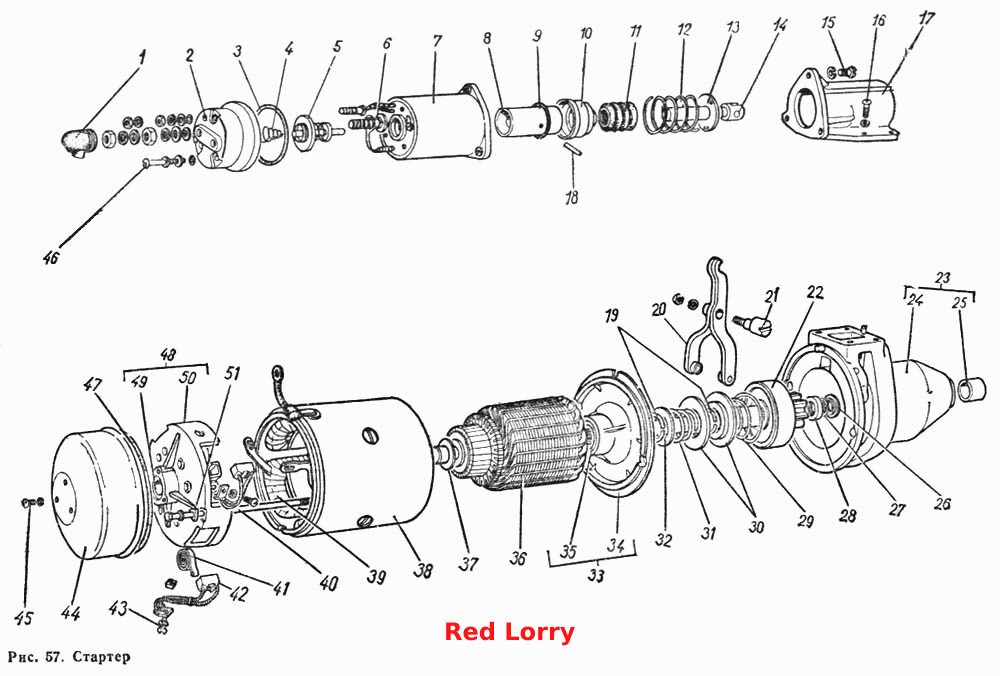

Стартер
100%
Назва деталі
Вивід у зборі
Заводський номер
СТ230А-3708180
Кількість на модель
1
№
Назва деталі
Диск
Заводський номер
5Т65Г.016
Кількість на модель
4
№
Назва деталі
Шайба
Заводський номер
4.65Г.016
Кількість на модель
3
№
Назва деталі
Реле стартера в зборі
Заводський номер
СТ230-3708800
Кількість на модель
1
№
Назва деталі
Привід у зборі
Заводський номер
СТ230-3708600
Кількість на модель
1
№
Назва деталі
Полюс
Заводський номер
СТ230-3708102
Кількість на модель
1
№
Назва деталі
Корпус
Заводський номер
СТ230А-3708101
Кількість на модель
1
№
Назва деталі
Гумовий ковпачок виходу
Заводський номер
СТ230-3708183
Кількість на модель
1
№
Назва деталі
Колектор
Заводський номер
СТ230-3708220
Кількість на модель
1
№
Назва деталі
Праві котушки у зборі
Заводський номер
СТ230-3708120
Кількість на модель
1
№
Назва деталі
Ліва котушка в зборі
Заводський номер
СТ230-3708150
Кількість на модель
1
№
Назва деталі
Ізоляція виводу
Заводський номер
СТ230-3708104
Кількість на модель
1
№
Назва деталі
Заглушка
Заводський номер
СТ230А-3708824
Кількість на модель
1
№
Назва деталі
Гумовий наконечник
Заводський номер
СТ230-3708184
Кількість на модель
1
№
1
Назва деталі
Кришка реле в зборі
Заводський номер
СТ230-3708890
Кількість на модель
1
№
2
Назва деталі
Ущільнювальне кільце
Заводський номер
СТ230А-3708809
Кількість на модель
1
№
3
Назва деталі
Пружина плунжера
Заводський номер
СТ230-3708867
Кількість на модель
1
№
4
Назва деталі
Плунжер у зборі
Заводський номер
СТ230-3708860
Кількість на модель
1
№
5
Назва деталі
Контактний болт
Заводський номер
СТ230-3708832
Кількість на модель
2
№
6
Назва деталі
Електромагніт у зборі
Заводський номер
СТ230-3708830
Кількість на модель
1
№
7
Назва деталі
Якір
Заводський номер
СТ230А-3708812
Кількість на модель
1
№
8
Назва деталі
Кільце ущільнювальне
Заводський номер
СТ230А-3708808
Кількість на модель
1
№
9
Назва деталі
Фланець
Заводський номер
СТ230А-3708816
Кількість на модель
1
№
10
Назва деталі
Сильфон
Заводський номер
СТ230А-3708803
Кількість на модель
1
№
11
Назва деталі
Пружина якоря реле
Заводський номер
СТ230А-3708804
Кількість на модель
1
№
12
Назва деталі
Опорна шайба
Заводський номер
СТ230А-3708814
Кількість на модель
1
№
13
Назва деталі
Тяга
Заводський номер
СТ230А-3708811
Кількість на модель
1
№
14
Назва деталі
Гвинт
Заводський номер
М6Х14.058.016
Кількість на модель
3
№
15
Назва деталі
Гвинт
Заводський номер
2МХ6.058.016
Кількість на модель
4
№
16
Назва деталі
Основа реле
Заводський номер
СТ230А-3708805
Кількість на модель
1
№
17
Назва деталі
Штифт
Заводський номер
СТ230А-3708818
Кількість на модель
1
№
18
Назва деталі
Пружинне кільце
Заводський номер
СТ230-3708602
Кількість на модель
1
№
19
Назва деталі
Важіль увімкнення приводу в зборі
Заводський номер
СТ230-3708020
Кількість на модель
1
№
20
Назва деталі
Вісь важеля
Заводський номер
СТ230-3708014
Кількість на модель
1
№
21
Назва деталі
Муфта приводу в зборі
Заводський номер
СТ230-3708610
Кількість на модель
1
№
22
Назва деталі
Кришка з боку приводу
Заводський номер
СТ230А-3708400
Кількість на модель
1
№
23
Назва деталі
Кришка з боку приводу
Заводський номер
СТ230А-3708401
Кількість на модель
1
№
24
Назва деталі
Вкладиш
Заводський номер
СТ230-3708402
Кількість на модель
1
№
25
Назва деталі
Диск
Заводський номер
СТ230-3708005
Кількість на модель
1
№
26
Назва деталі
Замкове кільце
Заводський номер
СТ230-3708007
Кількість на модель
1
№
27
Назва деталі
Опорне кільце
Заводський номер
СТ230-3708004
Кількість на модель
1
№
28
Назва деталі
Пружина
Заводський номер
СТ230-3708603-А
Кількість на модель
1
№
29
Назва деталі
Втулка
Заводський номер
СТ230-3708601
Кількість на модель
2
№
30
Назва деталі
Пружина
Заводський номер
СТ230-3708604
Кількість на модель
1
№
31
Назва деталі
Чашка
Заводський номер
СТ230-3708606
Кількість на модель
1
№
32
Назва деталі
Підшипник у зборі
Заводський номер
СТ230-3708050-А
Кількість на модель
1
№
33
Назва деталі
Тримач підшипника
Заводський номер
СТ230-3708051
Кількість на модель
1
№
34
Назва деталі
Вкладиш
Заводський номер
СТ230-3708052
Кількість на модель
1
№
35
Назва деталі
Якір
Заводський номер
СТ230-3708200
Кількість на модель
1
№
36
Назва деталі
Регулювальна шайба
Заводський номер
СТ230-3708009
Кількість на модель
1
№
37
Назва деталі
Корпус у зборі
Заводський номер
СТ230А-3708100
Кількість на модель
1
№
38
Назва деталі
Котушка полюсів
Заводський номер
СТ230-3708110
Кількість на модель
1
№
39
Назва деталі
Стяжна шпилька
Заводський номер
СТ230-3708003
Кількість на модель
2
№
40
Назва деталі
Пружина щітки
Заводський номер
СТ230-3708304
Кількість на модель
1
№
41
Назва деталі
Щітка в зборі
Заводський номер
ФЭ3599164-01
Кількість на модель
4
№
42
Назва деталі
Гвинт щітки
Заводський номер
2М5Х 1.058.016
Кількість на модель
4
№
43
Назва деталі
Захисний кожух
Заводський номер
СТ230-3708071
Кількість на модель
1
№
44
Назва деталі
Гвинт
Заводський номер
2М4х8.058.016
Кількість на модель
3
№
45
Назва деталі
Гвинт
Заводський номер
2М5Х3.058.016
Кількість на модель
3
№
46
Назва деталі
Ущільнювальне кільце
Заводський номер
СТ230-3708042
Кількість на модель
1
№
47
Назва деталі
Кришка з боку колектора
Заводський номер
СТ230-3708300
Кількість на модель
1
№
48
Назва деталі
Вкладиш
Заводський номер
СТ230-3708302
Кількість на модель
1
№
49
Назва деталі
Кришка з боку колектора
Заводський номер
СТ230-3708301
Кількість на модель
1
№
50
Назва деталі
Спеціальна шайба
Заводський номер
СТ230-3708001
Кількість на модель
2
№
51
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Вивід у зборі | СТ230А-3708180 | 1 | 1 | |||||
| Диск | 5Т65Г.016 | 4 | 4 | |||||
| Шайба | 4.65Г.016 | 3 | 3 | |||||
| Реле стартера в зборі | СТ230-3708800 | 1 | 1 | |||||
| Привід у зборі | СТ230-3708600 | 1 | 1 | |||||
| Полюс | СТ230-3708102 | 1 | 1 | |||||
| Корпус | СТ230А-3708101 | 1 | 1 | |||||
| Гумовий ковпачок виходу | СТ230-3708183 | 1 | 1 | |||||
| Колектор | СТ230-3708220 | 1 | 1 | |||||
| Праві котушки у зборі | СТ230-3708120 | 1 | 1 | |||||
| Ліва котушка в зборі | СТ230-3708150 | 1 | 1 | |||||
| Ізоляція виводу | СТ230-3708104 | 1 | 1 | |||||
| Заглушка | СТ230А-3708824 | 1 | 1 | |||||
| 1 | Гумовий наконечник | СТ230-3708184 | 1 | 1 | 1 | |||
| 2 | Кришка реле в зборі | СТ230-3708890 | 1 | 1 | 2 | |||
| 3 | Ущільнювальне кільце | СТ230А-3708809 | 1 | 1 | 3 | |||
| 4 | Пружина плунжера | СТ230-3708867 | 1 | 1 | 4 | |||
| 5 | Плунжер у зборі | СТ230-3708860 | 1 | 1 | 5 | |||
| 6 | Контактний болт | СТ230-3708832 | 2 | 2 | 6 | |||
| 7 | Електромагніт у зборі | СТ230-3708830 | 1 | 1 | 7 | |||
| 8 | Якір | СТ230А-3708812 | 1 | 1 | 8 | |||
| 9 | Кільце ущільнювальне | СТ230А-3708808 | 1 | 1 | 9 | |||
| 10 | Фланець | СТ230А-3708816 | 1 | 1 | 10 | |||
| 11 | Сильфон | СТ230А-3708803 | 1 | 1 | 11 | |||
| 12 | Пружина якоря реле | СТ230А-3708804 | 1 | 1 | 12 | |||
| 13 | Опорна шайба | СТ230А-3708814 | 1 | 1 | 13 | |||
| 14 | Тяга | СТ230А-3708811 | 1 | 1 | 14 | |||
| 15 | Гвинт | М6Х14.058.016 | 3 | 3 | 15 | |||
| 16 | Гвинт | 2МХ6.058.016 | 4 | 4 | 16 | |||
| 17 | Основа реле | СТ230А-3708805 | 1 | 1 | 17 | |||
| 18 | Штифт | СТ230А-3708818 | 1 | 1 | 18 | |||
| 19 | Пружинне кільце | СТ230-3708602 | 1 | 1 | 19 | |||
| 20 | Важіль увімкнення приводу в зборі | СТ230-3708020 | 1 | 1 | 20 | |||
| 21 | Вісь важеля | СТ230-3708014 | 1 | 1 | 21 | |||
| 22 | Муфта приводу в зборі | СТ230-3708610 | 1 | 1 | 22 | |||
| 23 | Кришка з боку приводу | СТ230А-3708400 | 1 | 1 | 23 | |||
| 24 | Кришка з боку приводу | СТ230А-3708401 | 1 | 1 | 24 | |||
| 25 | Вкладиш | СТ230-3708402 | 1 | 1 | 25 | |||
| 26 | Диск | СТ230-3708005 | 1 | 1 | 26 | |||
| 27 | Замкове кільце | СТ230-3708007 | 1 | 1 | 27 | |||
| 28 | Опорне кільце | СТ230-3708004 | 1 | 1 | 28 | |||
| 29 | Пружина | СТ230-3708603-А | 1 | 1 | 29 | |||
| 30 | Втулка | СТ230-3708601 | 2 | 2 | 30 | |||
| 31 | Пружина | СТ230-3708604 | 1 | 1 | 31 | |||
| 32 | Чашка | СТ230-3708606 | 1 | 1 | 32 | |||
| 33 | Підшипник у зборі | СТ230-3708050-А | 1 | 1 | 33 | |||
| 34 | Тримач підшипника | СТ230-3708051 | 1 | 1 | 34 | |||
| 35 | Вкладиш | СТ230-3708052 | 1 | 1 | 35 | |||
| 36 | Якір | СТ230-3708200 | 1 | 1 | 36 | |||
| 37 | Регулювальна шайба | СТ230-3708009 | 1 | 1 | 37 | |||
| 38 | Корпус у зборі | СТ230А-3708100 | 1 | 1 | 38 | |||
| 39 | Котушка полюсів | СТ230-3708110 | 1 | 1 | 39 | |||
| 40 | Стяжна шпилька | СТ230-3708003 | 2 | 2 | 40 | |||
| 41 | Пружина щітки | СТ230-3708304 | 1 | 1 | 41 | |||
| 42 | Щітка в зборі | ФЭ3599164-01 | 4 | 4 | 42 | |||
| 43 | Гвинт щітки | 2М5Х 1.058.016 | 4 | 4 | 43 | |||
| 44 | Захисний кожух | СТ230-3708071 | 1 | 1 | 44 | |||
| 45 | Гвинт | 2М4х8.058.016 | 3 | 3 | 45 | |||
| 46 | Гвинт | 2М5Х3.058.016 | 3 | 3 | 46 | |||
| 47 | Ущільнювальне кільце | СТ230-3708042 | 1 | 1 | 47 | |||
| 48 | Кришка з боку колектора | СТ230-3708300 | 1 | 1 | 48 | |||
| 49 | Вкладиш | СТ230-3708302 | 1 | 1 | 49 | |||
| 50 | Кришка з боку колектора | СТ230-3708301 | 1 | 1 | 50 | |||
| 51 | Спеціальна шайба | СТ230-3708001 | 2 | 2 | 51 |
