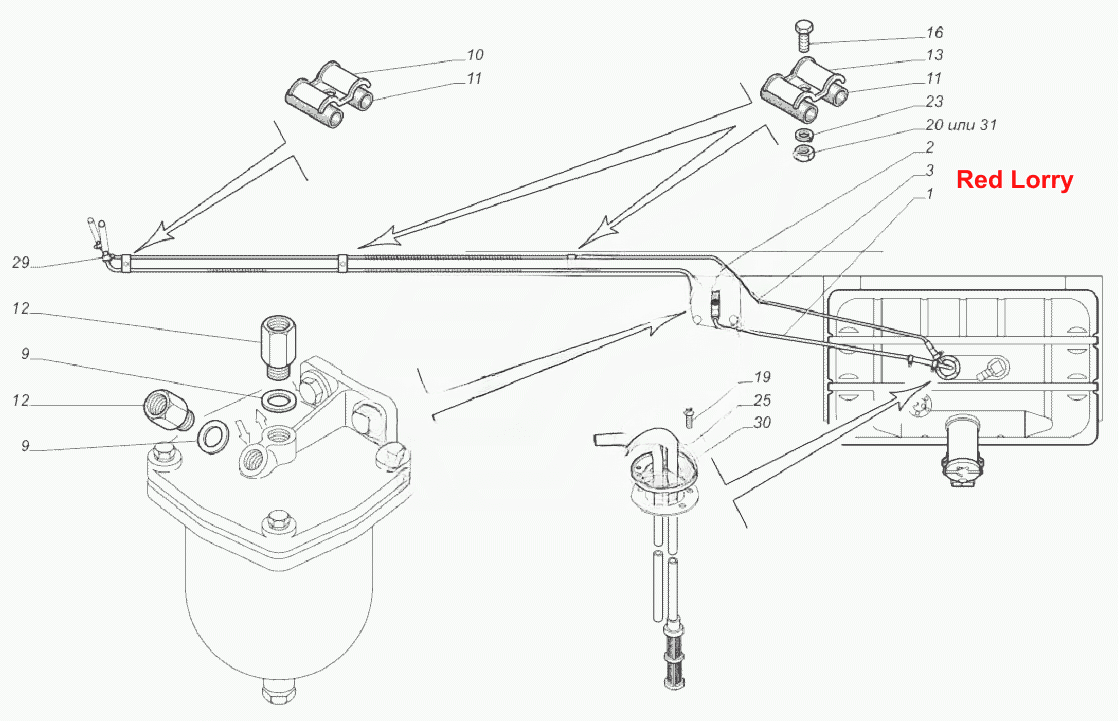

33081-1104001. Монтаж паливопроводів
100%
Назва деталі
Трубка зі шлангом
Заводський номер
33081-1104064
Кількість на модель
1
№
1
Назва деталі
Трубка від фільтра грубого очищення до двигуна
Заводський номер
33081-1104085-01
Кількість на модель
1
№
2
Назва деталі
Зливна трубка зі шлангом
Заводський номер
33081-1104180
Кількість на модель
1
№
3
Назва деталі
Прокладка
Заводський номер
4301-1104041
Кількість на модель
2
№
9
Назва деталі
Скоба подвійна кріплення трубки
Заводський номер
330242-1104146
Кількість на модель
1
№
10
Назва деталі
Трубка захисна кріплення трубопроводів
Заводський номер
66-01-1104216
Кількість на модель
6
№
11
Назва деталі
Штуцер
Заводський номер
4301-1104384
Кількість на модель
2
№
12
Назва деталі
Подвійна скоба
Заводський номер
53-3552065-01
Кількість на модель
2
№
13
Назва деталі
Болт M8x1,25x16
Заводський номер
201454-П29
Кількість на модель
2
№
16
Назва деталі
Гвинт М125х__NT__2__
Заводський номер
4594321080
Кількість на модель
5
№
19
Назва деталі
Гайка М8-6Н ОСТ __NT__2__37.001.124-93
Заводський номер
250510-П29
Кількість на модель
2
№
20
Назва деталі
Диск 37.001.115-75L OST __NT__2__8
Заводський номер
252155-П2
Кількість на модель
2
№
23
Назва деталі
Диск
Заводський номер
293196-П
Кількість на модель
5
№
25
Назва деталі
Хомут
Заводський номер
4531149902
Кількість на модель
4
№
29
Назва деталі
Фланець для заправки та зливу палива з фільтром
Заводський номер
3310.1104012
Кількість на модель
1
№
30
Назва деталі
Гайка
Заводський номер
292105-31
Кількість на модель
2
№
31
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубка зі шлангом | 33081-1104064 | 1 | 1 | 1 | |||
| 2 | Трубка від фільтра грубого очищення до двигуна | 33081-1104085-01 | 1 | 1 | 2 | |||
| 3 | Зливна трубка зі шлангом | 33081-1104180 | 1 | 1 | 3 | |||
| 9 | Прокладка | 4301-1104041 | 2 | 2 | 9 | |||
| 10 | Скоба подвійна кріплення трубки | 330242-1104146 | 1 | 1 | 10 | |||
| 11 | Трубка захисна кріплення трубопроводів | 66-01-1104216 | 6 | 6 | 11 | |||
| 12 | Штуцер | 4301-1104384 | 2 | 2 | 12 | |||
| 13 | Подвійна скоба | 53-3552065-01 | 2 | 2 | 13 | |||
| 16 | Болт M8x1,25x16 | 201454-П29 | 2 | 2 | 16 | |||
| 19 | Гвинт М125х__NT__2__ | 4594321080 | 5 | 5 | 19 | |||
| 20 | Гайка М8-6Н ОСТ __NT__2__37.001.124-93 | 250510-П29 | 2 | 2 | 20 | |||
| 23 | Диск 37.001.115-75L OST __NT__2__8 | 252155-П2 | 2 | 2 | 23 | |||
| 25 | Диск | 293196-П | 5 | 5 | 25 | |||
| 29 | Хомут | 4531149902 | 4 | 4 | 29 | |||
| 30 | Фланець для заправки та зливу палива з фільтром | 3310.1104012 | 1 | 1 | 30 | |||
| 31 | Гайка | 292105-31 | 2 | 2 | 31 |
