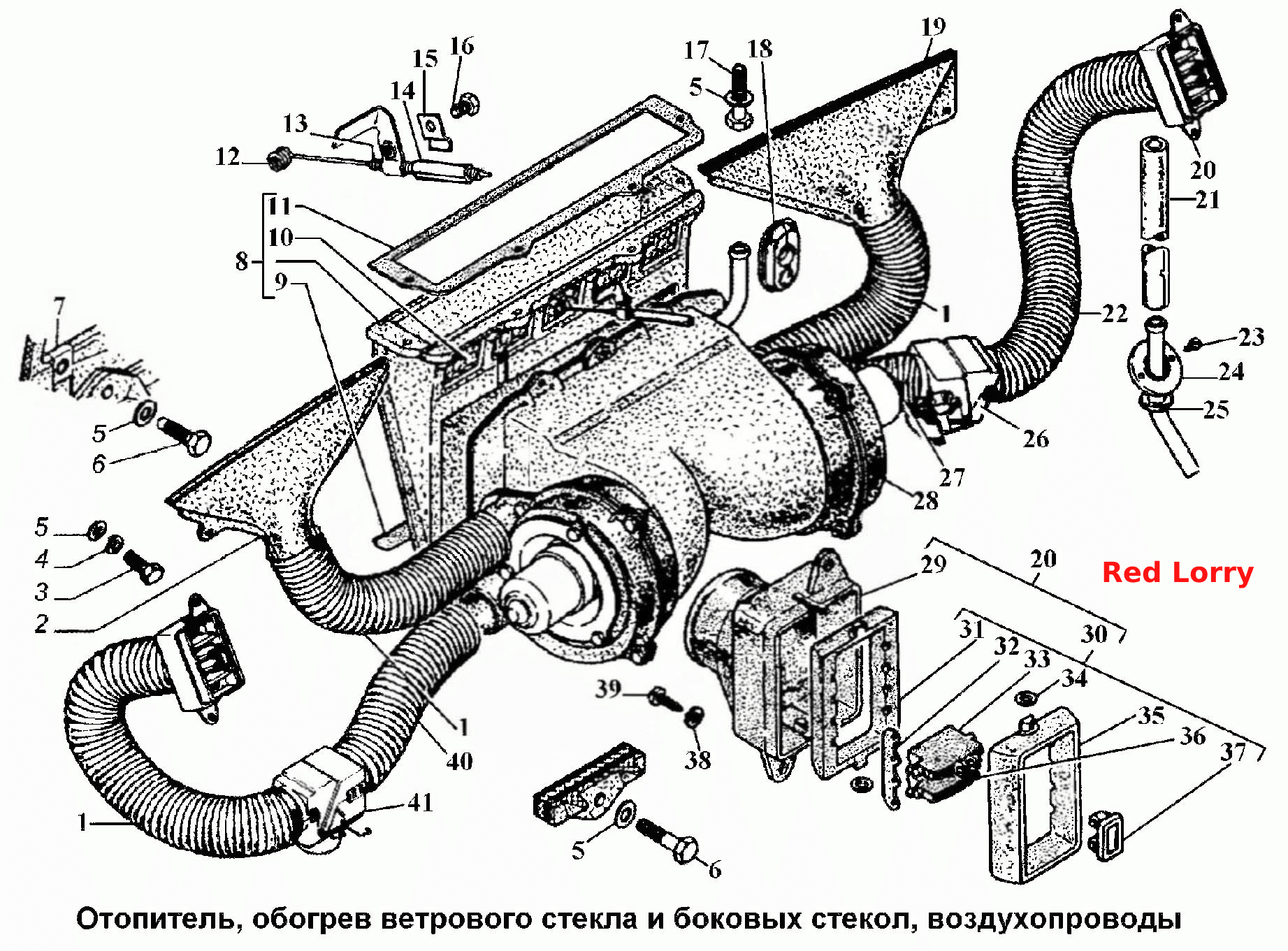

Обігрівач, обігрів лобового та бічних вікон, повітроводи
100%
Назва деталі
Шланг патрубка
Заводський номер
3307-8102060
Кількість на модель
3
№
1
Назва деталі
Лівий патрубок
Заводський номер
4301-8102041
Кількість на модель
1
№
2
Назва деталі
Болт M37.001.123-966-6gx__NT__3__ OST __NT__4__14
Заводський номер
201417-П29
Кількість на модель
1
№
3
Назва деталі
Диск 37.001.115-75T OST __NT__2__6
Заводський номер
252134-П2
Кількість на модель
1
№
4
Назва деталі
Диск 37.001.144-96 OST __NT__2__6
Заводський номер
252004-П29
Кількість на модель
1
№
5
Назва деталі
Болт M6-6gх25
Заводський номер
290509-П29
Кількість на модель
1
№
6
Назва деталі
Гайка
Заводський номер
292685-П2
Кількість на модель
1
№
7
Назва деталі
Коробка повітрозабірника у зборі
Заводський номер
4301-8119020
Кількість на модель
1
№
8
Назва деталі
Нижній ущільнювач коробки
Заводський номер
4301-8119082
Кількість на модель
1
№
9
Назва деталі
Заслінка коробки повітрозабірника у зборі
Заводський номер
4301-8119030
Кількість на модель
1
№
10
Назва деталі
Верхній ущільнювач короба
Заводський номер
4301-8119040
Кількість на модель
1
№
11
Назва деталі
Тяга заслінки обігрівача
Заводський номер
3302-8109098
Кількість на модель
1
№
12
Назва деталі
Оболонка тяги заслінки припливу повітря
Заводський номер
4301-8109096
Кількість на модель
1
№
13
Назва деталі
Захисна трубка кожуха тяги заслінки припливу повітря
Заводський номер
24-5304248
Кількість на модель
1
№
14
Назва деталі
Затискач оболонки
Заводський номер
21-5304198
Кількість на модель
4
№
15
Назва деталі
Болт M5-6gх9
Заводський номер
290377-П29
Кількість на модель
1
№
16
Назва деталі
Болт М6х13 для кріплення кронштейна
Заводський номер
201424-П29
Кількість на модель
1
№
17
Назва деталі
Ущільнювач
Заводський номер
4301-3724083
Кількість на модель
2
№
18
Назва деталі
Правий патрубок
Заводський номер
4301-8102040
Кількість на модель
1
№
19
Назва деталі
Бічний патрубок повітропроводу в зборі
Заводський номер
4301-8108090
Кількість на модель
2
№
20
Назва деталі
Відвідний шланг обігрівача
Заводський номер
4301-8120034
Кількість на модель
2
№
21
Назва деталі
Шланг патрубка
Заводський номер
4301-8108063
Кількість на модель
1
№
22
Назва деталі
Гвинт 12х37.001.188-81 ОСТ __NT__3__4
Заводський номер
240818-П29
Кількість на модель
1
№
23
Назва деталі
Нижня зливна труба з обоймою
Заводський номер
4301-8119105
Кількість на модель
2
№
24
Назва деталі
Ущільнювач обойми
Заводський номер
4301-8119114
Кількість на модель
2
№
25
Назва деталі
Правий розподільник
Заводський номер
3307-8103092
Кількість на модель
1
№
26
Назва деталі
Шланг
Заводський номер
24-1109192-01
Кількість на модель
1
№
27
Назва деталі
Опалювальний прилад у зборі
Заводський номер
3307-8101010
Кількість на модель
1
№
28
Назва деталі
Бічний патрубок повітропроводу
Заводський номер
14-8108094
Кількість на модель
2
№
29
Назва деталі
Сопло патрубка в зборі
Заводський номер
4301-8108100
Кількість на модель
2
№
30
Назва деталі
Кришка корпусу сопла патрубка
Заводський номер
14-8108104
Кількість на модель
4
№
31
Назва деталі
Привід заслінок сопла
Заводський номер
14-8108110-01
Кількість на модель
4
№
32
Назва деталі
Заслінка сопла №2
Заводський номер
3102-8108108
Кількість на модель
4
№
33
Назва деталі
Диск
Заводський номер
293221-П29
Кількість на модель
1
№
34
Назва деталі
Корпус сопла патрубка
Заводський номер
4301-8108102
Кількість на модель
4
№
35
Назва деталі
Заслінка сопла №1
Заводський номер
3102-8108106
Кількість на модель
4
№
36
Назва деталі
Ручка заслінки сопла
Заводський номер
14-8108114-01
Кількість на модель
4
№
37
Назва деталі
Диск 37.001.144-96 OST __NT__2__4
Заводський номер
252002-П29
Кількість на модель
1
№
38
Назва деталі
Гвинт М16х37.001.187-81 ОСТ __NT__3__4
Заводський номер
240019-П29
Кількість на модель
1
№
39
Назва деталі
Шланг патрубка
Заводський номер
3307-8108063
Кількість на модель
1
№
40
Назва деталі
Розподільник
Заводський номер
3307-8103016
Кількість на модель
1
№
41
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шланг патрубка | 3307-8102060 | 3 | 3 | 1 | |||
| 2 | Лівий патрубок | 4301-8102041 | 1 | 1 | 2 | |||
| 3 | Болт M37.001.123-966-6gx__NT__3__ OST __NT__4__14 | 201417-П29 | 1 | 1 | 3 | |||
| 4 | Диск 37.001.115-75T OST __NT__2__6 | 252134-П2 | 1 | 1 | 4 | |||
| 5 | Диск 37.001.144-96 OST __NT__2__6 | 252004-П29 | 1 | 1 | 5 | |||
| 6 | Болт M6-6gх25 | 290509-П29 | 1 | 1 | 6 | |||
| 7 | Гайка | 292685-П2 | 1 | 1 | 7 | |||
| 8 | Коробка повітрозабірника у зборі | 4301-8119020 | 1 | 1 | 8 | |||
| 9 | Нижній ущільнювач коробки | 4301-8119082 | 1 | 1 | 9 | |||
| 10 | Заслінка коробки повітрозабірника у зборі | 4301-8119030 | 1 | 1 | 10 | |||
| 11 | Верхній ущільнювач короба | 4301-8119040 | 1 | 1 | 11 | |||
| 12 | Тяга заслінки обігрівача | 3302-8109098 | 1 | 1 | 12 | |||
| 13 | Оболонка тяги заслінки припливу повітря | 4301-8109096 | 1 | 1 | 13 | |||
| 14 | Захисна трубка кожуха тяги заслінки припливу повітря | 24-5304248 | 1 | 1 | 14 | |||
| 15 | Затискач оболонки | 21-5304198 | 4 | 4 | 15 | |||
| 16 | Болт M5-6gх9 | 290377-П29 | 1 | 1 | 16 | |||
| 17 | Болт М6х13 для кріплення кронштейна | 201424-П29 | 1 | 1 | 17 | |||
| 18 | Ущільнювач | 4301-3724083 | 2 | 2 | 18 | |||
| 19 | Правий патрубок | 4301-8102040 | 1 | 1 | 19 | |||
| 20 | Бічний патрубок повітропроводу в зборі | 4301-8108090 | 2 | 2 | 20 | |||
| 21 | Відвідний шланг обігрівача | 4301-8120034 | 2 | 2 | 21 | |||
| 22 | Шланг патрубка | 4301-8108063 | 1 | 1 | 22 | |||
| 23 | Гвинт 12х37.001.188-81 ОСТ __NT__3__4 | 240818-П29 | 1 | 1 | 23 | |||
| 24 | Нижня зливна труба з обоймою | 4301-8119105 | 2 | 2 | 24 | |||
| 25 | Ущільнювач обойми | 4301-8119114 | 2 | 2 | 25 | |||
| 26 | Правий розподільник | 3307-8103092 | 1 | 1 | 26 | |||
| 27 | Шланг | 24-1109192-01 | 1 | 1 | 27 | |||
| 28 | Опалювальний прилад у зборі | 3307-8101010 | 1 | 1 | 28 | |||
| 29 | Бічний патрубок повітропроводу | 14-8108094 | 2 | 2 | 29 | |||
| 30 | Сопло патрубка в зборі | 4301-8108100 | 2 | 2 | 30 | |||
| 31 | Кришка корпусу сопла патрубка | 14-8108104 | 4 | 4 | 31 | |||
| 32 | Привід заслінок сопла | 14-8108110-01 | 4 | 4 | 32 | |||
| 33 | Заслінка сопла №2 | 3102-8108108 | 4 | 4 | 33 | |||
| 34 | Диск | 293221-П29 | 1 | 1 | 34 | |||
| 35 | Корпус сопла патрубка | 4301-8108102 | 4 | 4 | 35 | |||
| 36 | Заслінка сопла №1 | 3102-8108106 | 4 | 4 | 36 | |||
| 37 | Ручка заслінки сопла | 14-8108114-01 | 4 | 4 | 37 | |||
| 38 | Диск 37.001.144-96 OST __NT__2__4 | 252002-П29 | 1 | 1 | 38 | |||
| 39 | Гвинт М16х37.001.187-81 ОСТ __NT__3__4 | 240019-П29 | 1 | 1 | 39 | |||
| 40 | Шланг патрубка | 3307-8108063 | 1 | 1 | 40 | |||
| 41 | Розподільник | 3307-8103016 | 1 | 1 | 41 |
