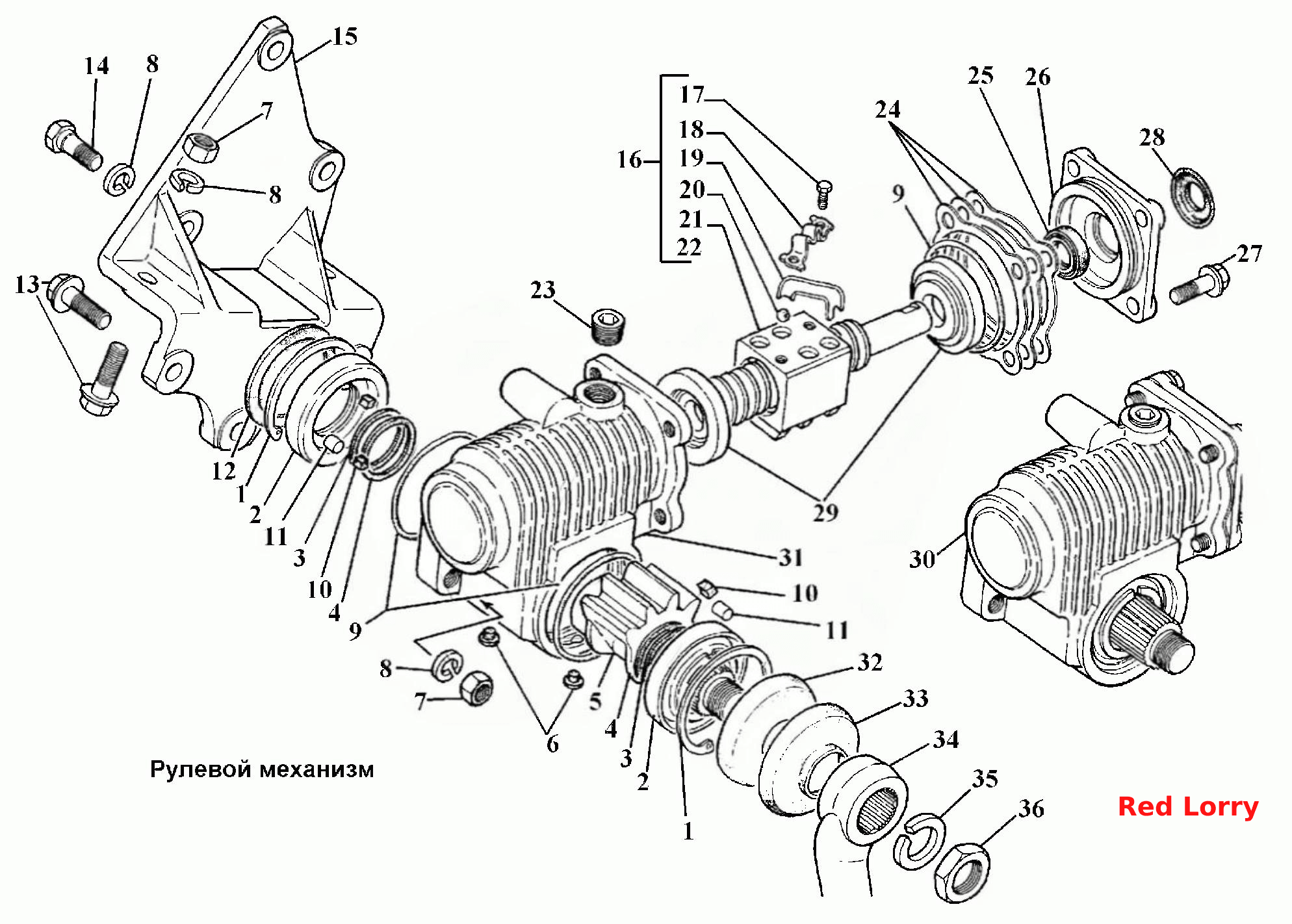

Рульовий механізм
100%
Назва деталі
Стопорне кільце
Заводський номер
3302-3401082
Кількість на модель
2
№
1
Назва деталі
Зовнішнє кільце
Заводський номер
3302-3401054
Кількість на модель
2
№
2
Назва деталі
Захисне кільце вала сектора 400-430 ГОСТ 23825-79
Заводський номер
3302-3401068
Кількість на модель
2
№
3
Назва деталі
Ущільнювальне кільце ГОСТ 18829-73
Заводський номер
3302-3401067
Кількість на модель
2
№
4
Назва деталі
Вал-сектор
Заводський номер
3302-3401065
Кількість на модель
1
№
5
Назва деталі
Заглушка
Заводський номер
3302-3401085
Кількість на модель
2
№
6
Назва деталі
Гайка М12-8-016 СТП 37.102.1195-97
Заводський номер
292110-51
Кількість на модель
1
№
7
Назва деталі
Пружинна шайба
Заводський номер
252137-П2
Кількість на модель
1
№
8
Назва деталі
Ущільнювальне кільце ГОСТ 18829-73
Заводський номер
3302-3401069
Кількість на модель
3
№
9
Назва деталі
Розпірна вставка
Заводський номер
3302-3401053
Кількість на модель
4
№
10
Назва деталі
Відео 10х1 ВІД
Заводський номер
4692150000
Кількість на модель
36
№
11
Назва деталі
Бічна кришка
Заводський номер
3302-3401083
Кількість на модель
1
№
12
Назва деталі
Болт M12х35
Заводський номер
4593771262
Кількість на модель
1
№
13
Назва деталі
Болт M12-6gх32
Заводський номер
290967
Кількість на модель
1
№
14
Назва деталі
Кронштейн рульового механізму
Заводський номер
3309-3403015
Кількість на модель
1
№
15
Назва деталі
Гвинт рульового механізму з гайкою-рейкою
Заводський номер
3302-3401035
Кількість на модель
1
№
16
Назва деталі
Болт M- x
Заводський номер
290487-П29
Кількість на модель
1
№
17
Назва деталі
Накладка кулькопроводу
Заводський номер
3302-3401181
Кількість на модель
1
№
18
Назва деталі
Жолоб для кулькових гайок
Заводський номер
3302-3401179
Кількість на модель
4
№
19
Назва деталі
Партнер 144-40, 7
Заводський номер
4691155266
Кількість на модель
70
№
20
Назва деталі
Гайка-рейка рульового механізму
Заводський номер
3302-3401038
Кількість на модель
1
№
21
Назва деталі
Гвинт рульового механізму
Заводський номер
3302-3401037
Кількість на модель
1
№
22
Назва деталі
Пробка КГ1/2"
Заводський номер
296576-П29
Кількість на модель
1
№
23
Назва деталі
Прокладка верхньої кришки картера рульового управління
Заводський номер
3302-3401055
Кількість на модель
7
№
24
Назва деталі
Манжета 20х32 х7 у зборі
Заводський номер
3302-3401022
Кількість на модель
1
№
25
Назва деталі
Верхня кришка рульового механізму
Заводський номер
3302-3401047-01
Кількість на модель
1
№
26
Назва деталі
Болт M10x30
Заводський номер
4593761165
Кількість на модель
1
№
27
Назва деталі
Захисна кришка
Заводський номер
3302-3401079
Кількість на модель
1
№
28
Назва деталі
Однорядний радіально-упорний кульковий підшипник 20х62х17
Заводський номер
916904Е
Кількість на модель
2
№
29
Назва деталі
Механізм рульового управління
Заводський номер
3302-3400014-01
Кількість на модель
1
№
30
Назва деталі
Корпус рульового механізму
Заводський номер
3302-3401010-01
Кількість на модель
1
№
31
Назва деталі
Шайба вала опори
Заводський номер
3302-3401094
Кількість на модель
1
№
32
Назва деталі
Кришка
Заводський номер
3302-3401095
Кількість на модель
1
№
33
Назва деталі
Тримач рульового механізму
Заводський номер
33097-3401090
Кількість на модель
1
№
34
Назва деталі
Диск 37.001.115-75L OST __NT__2__24
Заводський номер
252163-П2
Кількість на модель
1
№
35
Назва деталі
Гайка М24х1,5-4Н6Н
Заводський номер
292968-П29
Кількість на модель
1
№
36
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Стопорне кільце | 3302-3401082 | 2 | 2 | 1 | |||
| 2 | Зовнішнє кільце | 3302-3401054 | 2 | 2 | 2 | |||
| 3 | Захисне кільце вала сектора 400-430 ГОСТ 23825-79 | 3302-3401068 | 2 | 2 | 3 | |||
| 4 | Ущільнювальне кільце ГОСТ 18829-73 | 3302-3401067 | 2 | 2 | 4 | |||
| 5 | Вал-сектор | 3302-3401065 | 1 | 1 | 5 | |||
| 6 | Заглушка | 3302-3401085 | 2 | 2 | 6 | |||
| 7 | Гайка М12-8-016 СТП 37.102.1195-97 | 292110-51 | 1 | 1 | 7 | |||
| 8 | Пружинна шайба | 252137-П2 | 1 | 1 | 8 | |||
| 9 | Ущільнювальне кільце ГОСТ 18829-73 | 3302-3401069 | 3 | 3 | 9 | |||
| 10 | Розпірна вставка | 3302-3401053 | 4 | 4 | 10 | |||
| 11 | Відео 10х1 ВІД | 4692150000 | 36 | 36 | 11 | |||
| 12 | Бічна кришка | 3302-3401083 | 1 | 1 | 12 | |||
| 13 | Болт M12х35 | 4593771262 | 1 | 1 | 13 | |||
| 14 | Болт M12-6gх32 | 290967 | 1 | 1 | 14 | |||
| 15 | Кронштейн рульового механізму | 3309-3403015 | 1 | 1 | 15 | |||
| 16 | Гвинт рульового механізму з гайкою-рейкою | 3302-3401035 | 1 | 1 | 16 | |||
| 17 | Болт M- x | 290487-П29 | 1 | 1 | 17 | |||
| 18 | Накладка кулькопроводу | 3302-3401181 | 1 | 1 | 18 | |||
| 19 | Жолоб для кулькових гайок | 3302-3401179 | 4 | 4 | 19 | |||
| 20 | Партнер 144-40, 7 | 4691155266 | 70 | 70 | 20 | |||
| 21 | Гайка-рейка рульового механізму | 3302-3401038 | 1 | 1 | 21 | |||
| 22 | Гвинт рульового механізму | 3302-3401037 | 1 | 1 | 22 | |||
| 23 | Пробка КГ1/2" | 296576-П29 | 1 | 1 | 23 | |||
| 24 | Прокладка верхньої кришки картера рульового управління | 3302-3401055 | 7 | 7 | 24 | |||
| 25 | Манжета 20х32 х7 у зборі | 3302-3401022 | 1 | 1 | 25 | |||
| 26 | Верхня кришка рульового механізму | 3302-3401047-01 | 1 | 1 | 26 | |||
| 27 | Болт M10x30 | 4593761165 | 1 | 1 | 27 | |||
| 28 | Захисна кришка | 3302-3401079 | 1 | 1 | 28 | |||
| 29 | Однорядний радіально-упорний кульковий підшипник 20х62х17 | 916904Е | 2 | 2 | 29 | |||
| 30 | Механізм рульового управління | 3302-3400014-01 | 1 | 1 | 30 | |||
| 31 | Корпус рульового механізму | 3302-3401010-01 | 1 | 1 | 31 | |||
| 32 | Шайба вала опори | 3302-3401094 | 1 | 1 | 32 | |||
| 33 | Кришка | 3302-3401095 | 1 | 1 | 33 | |||
| 34 | Тримач рульового механізму | 33097-3401090 | 1 | 1 | 34 | |||
| 35 | Диск 37.001.115-75L OST __NT__2__24 | 252163-П2 | 1 | 1 | 35 | |||
| 36 | Гайка М24х1,5-4Н6Н | 292968-П29 | 1 | 1 | 36 |
