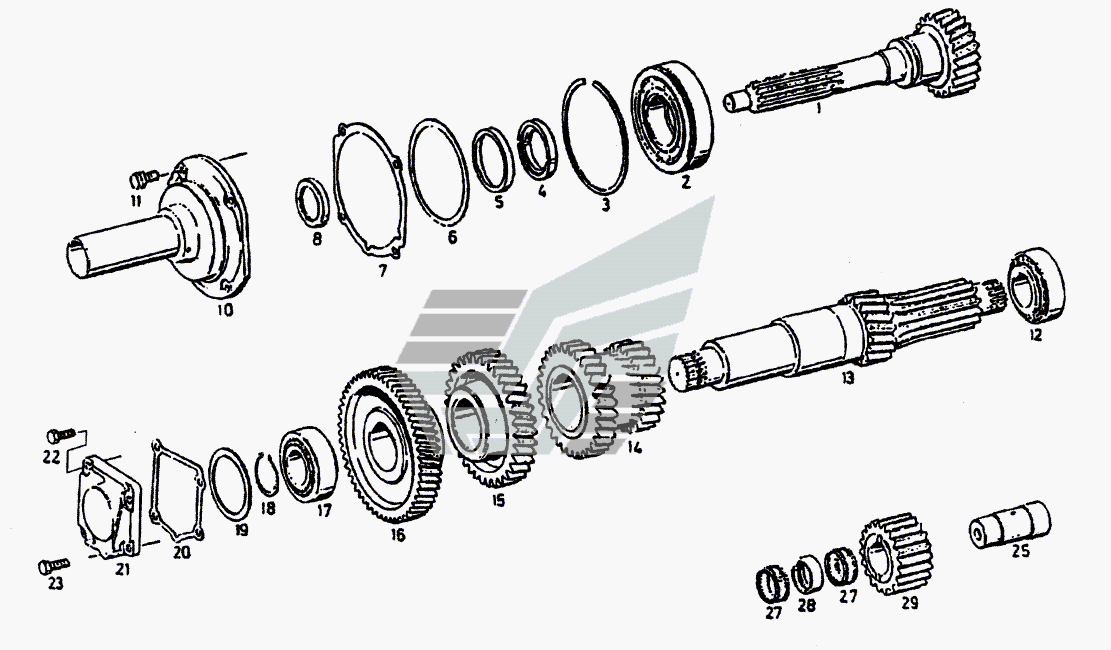

Первинний вал, проміжний вал і шестерні S6-120
100%
Назва деталі
Вхідний вал
Заводський номер
115302023
Кількість на модель
№
1
Назва деталі
Роликоподшипник
Заводський номер
735410039
Кількість на модель
№
2
Назва деталі
Стопорне кільце
Заводський номер
630503020
Кількість на модель
№
3
Назва деталі
Розрізне кільце
Заводський номер
730106674
Кількість на модель
№
4
Назва деталі
Розрізне кільце
Заводський номер
730106673
Кількість на модель
№
4
Назва деталі
Розрізне кільце
Заводський номер
730102632
Кількість на модель
№
4
Назва деталі
Розрізне кільце
Заводський номер
730102631
Кількість на модель
№
4
Назва деталі
Розрізне кільце
Заводський номер
730102630
Кількість на модель
№
4
Назва деталі
Розрізне кільце
Заводський номер
730102629
Кількість на модель
№
4
Назва деталі
Розрізне кільце
Заводський номер
730103509
Кількість на модель
№
4
Назва деталі
Розрізне кільце
Заводський номер
730103510
Кількість на модель
№
4
Назва деталі
Розрізне кільце
Заводський номер
0769145001(S)
Кількість на модель
№
4
Назва деталі
Розрізне кільце
Заводський номер
730106675
Кількість на модель
№
4
Назва деталі
Стопорне кільце
Заводський номер
730361046
Кількість на модель
№
5
Назва деталі
Диск
Заводський номер
0769140002(S)
Кількість на модель
№
6
Назва деталі
Диск
Заводський номер
1205308016
Кількість на модель
№
6
Назва деталі
Диск
Заводський номер
1205308040
Кількість на модель
№
6
Назва деталі
Диск
Заводський номер
1205308020
Кількість на модель
№
6
Назва деталі
Прокладка
Заводський номер
1250302373
Кількість на модель
№
7
Назва деталі
Ущільнення вала
Заводський номер
734310108
Кількість на модель
№
8
Назва деталі
З'єднувальна пластина
Заводський номер
1250302265
Кількість на модель
№
10
Назва деталі
Болт із шестигранною головкою
Заводський номер
636015120
Кількість на модель
№
11
Назва деталі
Роликоподшипник
Заводський номер
635374019
Кількість на модель
№
12
Назва деталі
Проміжний вал
Заводський номер
115303030
Кількість на модель
№
13
Назва деталі
Подвійна шестерня
Заводський номер
115303005
Кількість на модель
№
14
Назва деталі
Косозуба шестерня
Заводський номер
115303009
Кількість на модель
№
15
Назва деталі
Косозуба шестерня
Заводський номер
115303014
Кількість на модель
№
16
Назва деталі
набір пружних стопорних кілець вала (вибирається одне)
Заводський номер
0735370011
Кількість на модель
№
17
Назва деталі
Стопорне кільце
Заводський номер
0769144001(S)
Кількість на модель
№
18
Назва деталі
Стопорне кільце
Заводський номер
0630501147
Кількість на модель
№
18
Назва деталі
Захисне кільце
Заводський номер
0630501148
Кількість на модель
№
18
Назва деталі
Захисне кільце
Заводський номер
0630531064
Кількість на модель
№
18
Назва деталі
Стопорне кільце
Заводський номер
0630501118
Кількість на модель
№
18
Назва деталі
Стопорне кільце
Заводський номер
0630501116
Кількість на модель
№
18
Назва деталі
Стопорне кільце
Заводський номер
0630501114
Кількість на модель
№
18
Назва деталі
Захисне кільце
Заводський номер
0630501112
Кількість на модель
№
18
Назва деталі
Захисне кільце
Заводський номер
0630531065
Кількість на модель
№
18
Назва деталі
Штани
Заводський номер
0730102065
Кількість на модель
№
19
Назва деталі
Штани
Заводський номер
0730102064
Кількість на модель
№
19
Назва деталі
Штани
Заводський номер
0730102063
Кількість на модель
№
19
Назва деталі
установлювальне кільце
Заводський номер
030102062
Кількість на модель
№
19
Назва деталі
Штани
Заводський номер
0730102061
Кількість на модель
№
19
Назва деталі
Штани
Заводський номер
0730102060
Кількість на модель
№
19
Назва деталі
Штани
Заводський номер
0730102106
Кількість на модель
№
19
Назва деталі
Штани
Заводський номер
0730102066
Кількість на модель
№
19
Назва деталі
Штани
Заводський номер
0730102067
Кількість на модель
№
19
Назва деталі
Штани
Заводський номер
0730102068
Кількість на модель
№
19
Назва деталі
Штани
Заводський номер
0730102069
Кількість на модель
№
19
Назва деталі
Штани
Заводський номер
0730102070
Кількість на модель
№
19
Назва деталі
Штани
Заводський номер
0730102071
Кількість на модель
№
19
Назва деталі
Штани
Заводський номер
0730102072
Кількість на модель
№
19
Назва деталі
Штани
Заводський номер
0730102073
Кількість на модель
№
19
Назва деталі
Штани
Заводський номер
0730102074
Кількість на модель
№
19
Назва деталі
Штани
Заводський номер
0730102105
Кількість на модель
№
19
Назва деталі
Штани
Заводський номер
0730102104
Кількість на модель
№
19
Назва деталі
Штани
Заводський номер
0730102103
Кількість на модель
№
19
Назва деталі
Стопорне кільце
Заводський номер
0769140045(S)
Кількість на модель
№
19
Назва деталі
установлювальне кільце
Заводський номер
0730103124
Кількість на модель
№
19
Назва деталі
установлювальне кільце
Заводський номер
0730103123
Кількість на модель
№
19
Назва деталі
Штани
Заводський номер
0730103122
Кількість на модель
№
19
Назва деталі
Штани
Заводський номер
0730103121
Кількість на модель
№
19
Назва деталі
Штани
Заводський номер
0730103120
Кількість на модель
№
19
Назва деталі
Штани
Заводський номер
0730103119
Кількість на модель
№
19
Назва деталі
Штани
Заводський номер
0730103118
Кількість на модель
№
19
Назва деталі
Штани
Заводський номер
0730103117
Кількість на модель
№
19
Назва деталі
Штани
Заводський номер
0730103116
Кількість на модель
№
19
Назва деталі
Штани
Заводський номер
0730103115
Кількість на модель
№
19
Назва деталі
Штани
Заводський номер
0730102098
Кількість на модель
№
19
Назва деталі
Штани
Заводський номер
0730102099
Кількість на модель
№
19
Назва деталі
Штани
Заводський номер
0730102100
Кількість на модель
№
19
Назва деталі
Штани
Заводський номер
0730102101
Кількість на модель
№
19
Назва деталі
Штани
Заводський номер
0730102102
Кількість на модель
№
19
Назва деталі
Прокладка
Заводський номер
1268303071
Кількість на модель
№
20
Назва деталі
Кришка
Заводський номер
1268303066
Кількість на модель
№
21
Назва деталі
гвинт
Заводський номер
0636015114
Кількість на модель
№
22
Назва деталі
Болт із шестигранною головкою
Заводський номер
636015124
Кількість на модель
№
23
Назва деталі
Вал заднього ходу
Заводський номер
1250305003
Кількість на модель
№
25
Назва деталі
Обойма голчастого підшипника
Заводський номер
735320492
Кількість на модель
№
27
Назва деталі
Втулка
Заводський номер
1250305006
Кількість на модель
№
28
Назва деталі
Шестерня заднього ходу
Заводський номер
115305002
Кількість на модель
№
29
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вхідний вал | 115302023 | 1 | |||||
| 2 | Роликоподшипник | 735410039 | 2 | |||||
| 3 | Стопорне кільце | 630503020 | 3 | |||||
| 4 | Розрізне кільце | 730106674 | 4 | |||||
| 4 | Розрізне кільце | 730106673 | 4 | |||||
| 4 | Розрізне кільце | 730102632 | 4 | |||||
| 4 | Розрізне кільце | 730102631 | 4 | |||||
| 4 | Розрізне кільце | 730102630 | 4 | |||||
| 4 | Розрізне кільце | 730102629 | 4 | |||||
| 4 | Розрізне кільце | 730103509 | 4 | |||||
| 4 | Розрізне кільце | 730103510 | 4 | |||||
| 4 | Розрізне кільце | 0769145001(S) | 4 | |||||
| 4 | Розрізне кільце | 730106675 | 4 | |||||
| 5 | Стопорне кільце | 730361046 | 5 | |||||
| 6 | Диск | 0769140002(S) | 6 | |||||
| 6 | Диск | 1205308016 | 6 | |||||
| 6 | Диск | 1205308040 | 6 | |||||
| 6 | Диск | 1205308020 | 6 | |||||
| 7 | Прокладка | 1250302373 | 7 | |||||
| 8 | Ущільнення вала | 734310108 | 8 | |||||
| 10 | З'єднувальна пластина | 1250302265 | 10 | |||||
| 11 | Болт із шестигранною головкою | 636015120 | 11 | |||||
| 12 | Роликоподшипник | 635374019 | 12 | |||||
| 13 | Проміжний вал | 115303030 | 13 | |||||
| 14 | Подвійна шестерня | 115303005 | 14 | |||||
| 15 | Косозуба шестерня | 115303009 | 15 | |||||
| 16 | Косозуба шестерня | 115303014 | 16 | |||||
| 17 | набір пружних стопорних кілець вала (вибирається одне) | 0735370011 | 17 | |||||
| 18 | Стопорне кільце | 0769144001(S) | 18 | |||||
| 18 | Стопорне кільце | 0630501147 | 18 | |||||
| 18 | Захисне кільце | 0630501148 | 18 | |||||
| 18 | Захисне кільце | 0630531064 | 18 | |||||
| 18 | Стопорне кільце | 0630501118 | 18 | |||||
| 18 | Стопорне кільце | 0630501116 | 18 | |||||
| 18 | Стопорне кільце | 0630501114 | 18 | |||||
| 18 | Захисне кільце | 0630501112 | 18 | |||||
| 18 | Захисне кільце | 0630531065 | 18 | |||||
| 19 | Штани | 0730102065 | 19 | |||||
| 19 | Штани | 0730102064 | 19 | |||||
| 19 | Штани | 0730102063 | 19 | |||||
| 19 | установлювальне кільце | 030102062 | 19 | |||||
| 19 | Штани | 0730102061 | 19 | |||||
| 19 | Штани | 0730102060 | 19 | |||||
| 19 | Штани | 0730102106 | 19 | |||||
| 19 | Штани | 0730102066 | 19 | |||||
| 19 | Штани | 0730102067 | 19 | |||||
| 19 | Штани | 0730102068 | 19 | |||||
| 19 | Штани | 0730102069 | 19 | |||||
| 19 | Штани | 0730102070 | 19 | |||||
| 19 | Штани | 0730102071 | 19 | |||||
| 19 | Штани | 0730102072 | 19 | |||||
| 19 | Штани | 0730102073 | 19 | |||||
| 19 | Штани | 0730102074 | 19 | |||||
| 19 | Штани | 0730102105 | 19 | |||||
| 19 | Штани | 0730102104 | 19 | |||||
| 19 | Штани | 0730102103 | 19 | |||||
| 19 | Стопорне кільце | 0769140045(S) | 19 | |||||
| 19 | установлювальне кільце | 0730103124 | 19 | |||||
| 19 | установлювальне кільце | 0730103123 | 19 | |||||
| 19 | Штани | 0730103122 | 19 | |||||
| 19 | Штани | 0730103121 | 19 | |||||
| 19 | Штани | 0730103120 | 19 | |||||
| 19 | Штани | 0730103119 | 19 | |||||
| 19 | Штани | 0730103118 | 19 | |||||
| 19 | Штани | 0730103117 | 19 | |||||
| 19 | Штани | 0730103116 | 19 | |||||
| 19 | Штани | 0730103115 | 19 | |||||
| 19 | Штани | 0730102098 | 19 | |||||
| 19 | Штани | 0730102099 | 19 | |||||
| 19 | Штани | 0730102100 | 19 | |||||
| 19 | Штани | 0730102101 | 19 | |||||
| 19 | Штани | 0730102102 | 19 | |||||
| 20 | Прокладка | 1268303071 | 20 | |||||
| 21 | Кришка | 1268303066 | 21 | |||||
| 22 | гвинт | 0636015114 | 22 | |||||
| 23 | Болт із шестигранною головкою | 636015124 | 23 | |||||
| 25 | Вал заднього ходу | 1250305003 | 25 | |||||
| 27 | Обойма голчастого підшипника | 735320492 | 27 | |||||
| 28 | Втулка | 1250305006 | 28 | |||||
| 29 | Шестерня заднього ходу | 115305002 | 29 |
