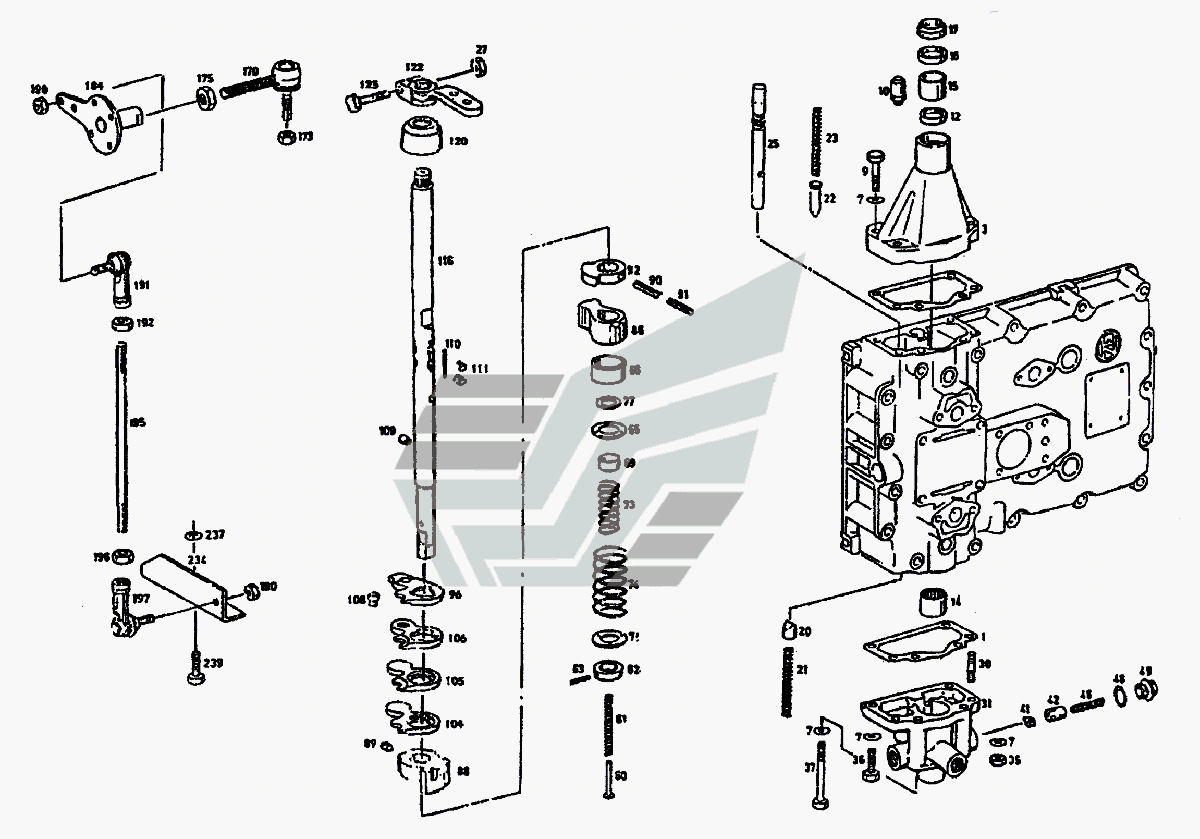

Механізм перемикання передач коробки передач ZF
100%
Назва деталі
Прокладка
Заводський номер
1252307060
Кількість на модель
№
1
Назва деталі
Корпус
Заводський номер
1240307431
Кількість на модель
№
3
Назва деталі
Картер
Заводський номер
1269307508
Кількість на модель
№
3
Назва деталі
Пружинна шайба
Заводський номер
0630302090
Кількість на модель
№
7
Назва деталі
гвинт
Заводський номер
0636010066
Кількість на модель
№
8
Назва деталі
гвинт
Заводський номер
0636010079
Кількість на модель
№
9
Назва деталі
Мило
Заводський номер
0732612004
Кількість на модель
№
10
Назва деталі
внутрішній сальник вала коробки передач
Заводський номер
0634300020
Кількість на модель
№
12
Назва деталі
Голчастий підшипник
Заводський номер
0635303053
Кількість на модель
№
14
Назва деталі
втулка вала перемикання передач
Заводський номер
0730260330
Кількість на модель
№
15
Назва деталі
Ущільнення вала
Заводський номер
0634300302
Кількість на модель
№
16
Назва деталі
Масловідбивач
Заводський номер
0634307367
Кількість на модель
№
17
Назва деталі
гвинт
Заводський номер
1250307601
Кількість на модель
№
20
Назва деталі
самогальмівна пружина
Заводський номер
0732040554
Кількість на модель
№
21
Назва деталі
Стопорна втулка
Заводський номер
1272307023
Кількість на модель
№
22
Назва деталі
Пружина
Заводський номер
0732041244
Кількість на модель
№
23
Назва деталі
Стопорна шпилька
Заводський номер
1269307424
Кількість на модель
№
25
Назва деталі
гвинт кришки замка
Заводський номер
0636604041
Кількість на модель
№
30
Назва деталі
Кришка
Заводський номер
1269307546
Кількість на модель
№
31
Назва деталі
Кришка
Заводський номер
1269307507
Кількість на модель
№
31
Назва деталі
Гайка
Заводський номер
0637006018
Кількість на модель
№
35
Назва деталі
гвинт кришки замка
Заводський номер
0636010109
Кількість на модель
№
37
Назва деталі
ролик замка
Заводський номер
0501203518
Кількість на модель
№
41
Назва деталі
гвинт
Заводський номер
1269307480
Кількість на модель
№
42
Назва деталі
Пружина
Заводський номер
0732040985
Кількість на модель
№
46
Назва деталі
Ущільнювальне кільце
Заводський номер
0634801173
Кількість на модель
№
48
Назва деталі
заглушка з фланцем
Заводський номер
0736304090
Кількість на модель
№
49
Назва деталі
Пружинна втулка
Заводський номер
1269307580
Кількість на модель
№
56
Назва деталі
V-подібне стопорне кільце
Заводський номер
0630532138
Кількість на модель
№
58
Назва деталі
направляючий стрижень штампованої пружини
Заводський номер
0731201333
Кількість на модель
№
60
Назва деталі
штампована пружина зворотного ходу
Заводський номер
0732040334
Кількість на модель
№
61
Назва деталі
установча шайба зворотної пружини
Заводський номер
0730062160
Кількість на модель
№
62
Назва деталі
пружний циліндричний шплінт
Заводський номер
0631329054
Кількість на модель
№
63
Назва деталі
внутрішнє сідло зворотної пружини
Заводський номер
0730003373
Кількість на модель
№
65
Назва деталі
велика розпірка пружини
Заводський номер
0730062273
Кількість на модель
№
66
Назва деталі
мала розпірка пружини
Заводський номер
0730062276
Кількість на модель
№
69
Назва деталі
Диск
Заводський номер
0730104083
Кількість на модель
№
71
Назва деталі
мала зворотна пружина
Заводський номер
0732040213
Кількість на модель
№
73
Назва деталі
велика зворотна пружина
Заводський номер
0732040237
Кількість на модель
№
74
Назва деталі
Пружина
Заводський номер
1204307022
Кількість на модель
№
75
Назва деталі
Пружина
Заводський номер
1269307516
Кількість на модель
№
76
Назва деталі
Стопорне кільце
Заводський номер
0730002980
Кількість на модель
№
77
Назва деталі
Стопор
Заводський номер
115307001
Кількість на модель
№
86
Назва деталі
Сегмент
Заводський номер
1240307421
Кількість на модель
№
86
Назва деталі
Сегмент
Заводський номер
1240307053
Кількість на модель
№
86
Назва деталі
Посібник
Заводський номер
1269307423
Кількість на модель
№
88
Назва деталі
Посібник
Заводський номер
1269307367
Кількість на модель
№
88
Назва деталі
гвинт
Заводський номер
1236306065
Кількість на модель
№
89
Назва деталі
Шплінт
Заводський номер
631329072
Кількість на модель
№
90
Назва деталі
пружний циліндричний шплінт
Заводський номер
0631329145
Кількість на модель
№
91
Назва деталі
Посібник
Заводський номер
1240307374
Кількість на модель
№
92
Назва деталі
Посібник
Заводський номер
1272307374
Кількість на модель
№
96
Назва деталі
Посібник
Заводський номер
1272307026
Кількість на модель
№
96
Назва деталі
Посібник
Заводський номер
1269307428
Кількість на модель
№
96
Назва деталі
Пластина
Заводський номер
1269307455
Кількість на модель
№
104
Назва деталі
Пластина
Заводський номер
1269307456
Кількість на модель
№
104
Назва деталі
Пластина
Заводський номер
1269307458
Кількість на модель
№
105
Назва деталі
Пластина
Заводський номер
1269307457
Кількість на модель
№
105
Назва деталі
Пластина
Заводський номер
1269307431
Кількість на модель
№
106
Назва деталі
гвинт
Заводський номер
1272307024
Кількість на модель
№
108
Назва деталі
Скутер
Заводський номер
0735470007
Кількість на модель
№
109
Назва деталі
роликова голка
Заводський номер
0635490006
Кількість на модель
№
110
Назва деталі
роликова голка
Заводський номер
0635490004
Кількість на модель
№
110
Назва деталі
Посібник
Заводський номер
1269307463
Кількість на модель
№
111
Назва деталі
Вал
Заводський номер
1269307509
Кількість на модель
№
116
Назва деталі
Вал
Заводський номер
1269307453
Кількість на модель
№
116
Назва деталі
ЗАХИСНИЙ КОЛПАЧОК
Заводський номер
1238307411
Кількість на модель
№
120
Назва деталі
Важіль
Заводський номер
1250507663
Кількість на модель
№
122
Назва деталі
Важіль
Заводський номер
1250307618
Кількість на модель
№
122
Назва деталі
Важіль
Заводський номер
1250307666
Кількість на модель
№
122
Назва деталі
гвинт
Заводський номер
0636010159
Кількість на модель
№
125
Назва деталі
гайка коливного важеля
Заводський номер
0637006102
Кількість на модель
№
127
Назва деталі
кульовий наконечник коливного важеля
Заводський номер
0501204714
Кількість на модель
№
170
Назва деталі
Гайка
Заводський номер
0637011532
Кількість на модель
№
173
Назва деталі
Регулювальна гайка
Заводський номер
0637006034
Кількість на модель
№
175
Назва деталі
Пластина
Заводський номер
1240207072
Кількість на модель
№
184
Назва деталі
гайка кульового наконечника кронштейна
Заводський номер
0637011527
Кількість на модель
№
190
Назва деталі
кульовий наконечник опорного важеля (лівий)
Заводський номер
0732107019
Кількість на модель
№
191
Назва деталі
гайка опорного важеля (ліва)
Заводський номер
0637006091
Кількість на модель
№
192
Назва деталі
опорний важіль
Заводський номер
0736620059
Кількість на модель
№
195
Назва деталі
гайка опорного важеля
Заводський номер
0637006027
Кількість на модель
№
196
Назва деталі
кульовий наконечник опорного важеля
Заводський номер
0732107018
Кількість на модель
№
197
Назва деталі
Кронштейн
Заводський номер
1283307007
Кількість на модель
№
234
Назва деталі
Кронштейн
Заводський номер
1269307587
Кількість на модель
№
234
Назва деталі
Диск
Заводський номер
0630001075
Кількість на модель
№
237
Назва деталі
гвинт кронштейна
Заводський номер
0636010072
Кількість на модель
№
239
Назва деталі
Втулка
Заводський номер
1252307008
Кількість на модель
№
240
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Прокладка | 1252307060 | 1 | |||||
| 3 | Корпус | 1240307431 | 3 | |||||
| 3 | Картер | 1269307508 | 3 | |||||
| 7 | Пружинна шайба | 0630302090 | 7 | |||||
| 8 | гвинт | 0636010066 | 8 | |||||
| 9 | гвинт | 0636010079 | 9 | |||||
| 10 | Мило | 0732612004 | 10 | |||||
| 12 | внутрішній сальник вала коробки передач | 0634300020 | 12 | |||||
| 14 | Голчастий підшипник | 0635303053 | 14 | |||||
| 15 | втулка вала перемикання передач | 0730260330 | 15 | |||||
| 16 | Ущільнення вала | 0634300302 | 16 | |||||
| 17 | Масловідбивач | 0634307367 | 17 | |||||
| 20 | гвинт | 1250307601 | 20 | |||||
| 21 | самогальмівна пружина | 0732040554 | 21 | |||||
| 22 | Стопорна втулка | 1272307023 | 22 | |||||
| 23 | Пружина | 0732041244 | 23 | |||||
| 25 | Стопорна шпилька | 1269307424 | 25 | |||||
| 30 | гвинт кришки замка | 0636604041 | 30 | |||||
| 31 | Кришка | 1269307546 | 31 | |||||
| 31 | Кришка | 1269307507 | 31 | |||||
| 35 | Гайка | 0637006018 | 35 | |||||
| 37 | гвинт кришки замка | 0636010109 | 37 | |||||
| 41 | ролик замка | 0501203518 | 41 | |||||
| 42 | гвинт | 1269307480 | 42 | |||||
| 46 | Пружина | 0732040985 | 46 | |||||
| 48 | Ущільнювальне кільце | 0634801173 | 48 | |||||
| 49 | заглушка з фланцем | 0736304090 | 49 | |||||
| 56 | Пружинна втулка | 1269307580 | 56 | |||||
| 58 | V-подібне стопорне кільце | 0630532138 | 58 | |||||
| 60 | направляючий стрижень штампованої пружини | 0731201333 | 60 | |||||
| 61 | штампована пружина зворотного ходу | 0732040334 | 61 | |||||
| 62 | установча шайба зворотної пружини | 0730062160 | 62 | |||||
| 63 | пружний циліндричний шплінт | 0631329054 | 63 | |||||
| 65 | внутрішнє сідло зворотної пружини | 0730003373 | 65 | |||||
| 66 | велика розпірка пружини | 0730062273 | 66 | |||||
| 69 | мала розпірка пружини | 0730062276 | 69 | |||||
| 71 | Диск | 0730104083 | 71 | |||||
| 73 | мала зворотна пружина | 0732040213 | 73 | |||||
| 74 | велика зворотна пружина | 0732040237 | 74 | |||||
| 75 | Пружина | 1204307022 | 75 | |||||
| 76 | Пружина | 1269307516 | 76 | |||||
| 77 | Стопорне кільце | 0730002980 | 77 | |||||
| 86 | Стопор | 115307001 | 86 | |||||
| 86 | Сегмент | 1240307421 | 86 | |||||
| 86 | Сегмент | 1240307053 | 86 | |||||
| 88 | Посібник | 1269307423 | 88 | |||||
| 88 | Посібник | 1269307367 | 88 | |||||
| 89 | гвинт | 1236306065 | 89 | |||||
| 90 | Шплінт | 631329072 | 90 | |||||
| 91 | пружний циліндричний шплінт | 0631329145 | 91 | |||||
| 92 | Посібник | 1240307374 | 92 | |||||
| 96 | Посібник | 1272307374 | 96 | |||||
| 96 | Посібник | 1272307026 | 96 | |||||
| 96 | Посібник | 1269307428 | 96 | |||||
| 104 | Пластина | 1269307455 | 104 | |||||
| 104 | Пластина | 1269307456 | 104 | |||||
| 105 | Пластина | 1269307458 | 105 | |||||
| 105 | Пластина | 1269307457 | 105 | |||||
| 106 | Пластина | 1269307431 | 106 | |||||
| 108 | гвинт | 1272307024 | 108 | |||||
| 109 | Скутер | 0735470007 | 109 | |||||
| 110 | роликова голка | 0635490006 | 110 | |||||
| 110 | роликова голка | 0635490004 | 110 | |||||
| 111 | Посібник | 1269307463 | 111 | |||||
| 116 | Вал | 1269307509 | 116 | |||||
| 116 | Вал | 1269307453 | 116 | |||||
| 120 | ЗАХИСНИЙ КОЛПАЧОК | 1238307411 | 120 | |||||
| 122 | Важіль | 1250507663 | 122 | |||||
| 122 | Важіль | 1250307618 | 122 | |||||
| 122 | Важіль | 1250307666 | 122 | |||||
| 125 | гвинт | 0636010159 | 125 | |||||
| 127 | гайка коливного важеля | 0637006102 | 127 | |||||
| 170 | кульовий наконечник коливного важеля | 0501204714 | 170 | |||||
| 173 | Гайка | 0637011532 | 173 | |||||
| 175 | Регулювальна гайка | 0637006034 | 175 | |||||
| 184 | Пластина | 1240207072 | 184 | |||||
| 190 | гайка кульового наконечника кронштейна | 0637011527 | 190 | |||||
| 191 | кульовий наконечник опорного важеля (лівий) | 0732107019 | 191 | |||||
| 192 | гайка опорного важеля (ліва) | 0637006091 | 192 | |||||
| 195 | опорний важіль | 0736620059 | 195 | |||||
| 196 | гайка опорного важеля | 0637006027 | 196 | |||||
| 197 | кульовий наконечник опорного важеля | 0732107018 | 197 | |||||
| 234 | Кронштейн | 1283307007 | 234 | |||||
| 234 | Кронштейн | 1269307587 | 234 | |||||
| 237 | Диск | 0630001075 | 237 | |||||
| 239 | гвинт кронштейна | 0636010072 | 239 | |||||
| 240 | Втулка | 1252307008 | 240 |
