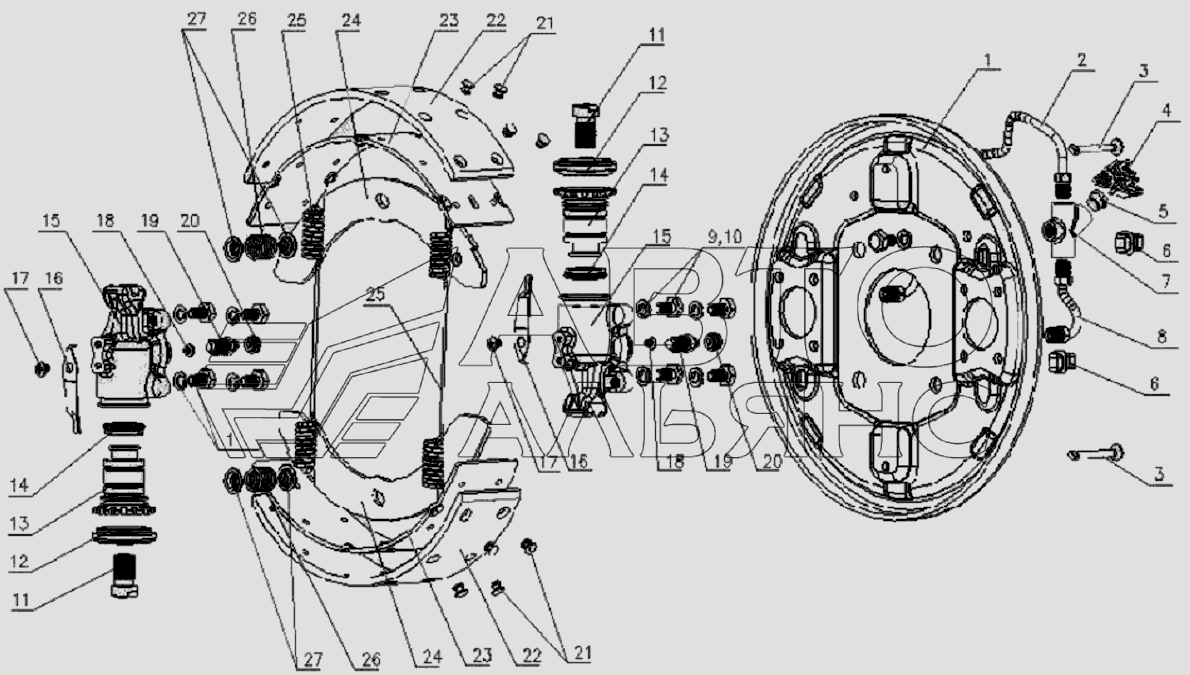

3501D120XZ Передній гальмівний вузол
100%
Назва деталі
передній лівий гальмівний вузол
Заводський номер
HFC1020-3501010
Кількість на модель
1
№
Назва деталі
передній лівий гальмовий блок з масляним трубопроводом, встановлений ззаду
Заводський номер
XH1026-3501060B
Кількість на модель
1
№
Назва деталі
корпус лівого переднього гальмівного циліндра
Заводський номер
HFC1020-3501051
Кількість на модель
2
№
Назва деталі
передній лівий гальмівний блок з масляним трубопроводом
Заводський номер
XH1026-3501070B
Кількість на модель
1
№
Назва деталі
передній лівий гальмівний диск
Заводський номер
HFC1020-3501031
Кількість на модель
1
№
Назва деталі
правий передній гальмівний вузол
Заводський номер
HFC1020-3501020
Кількість на модель
1
№
Назва деталі
переднє праве гальмо
Заводський номер
HFC1020-3501032
Кількість на модель
1
№
1
Назва деталі
Блок масляної трубки переднього правого гальма
Заводський номер
XH1026-3501075B
Кількість на модель
1
№
2
Назва деталі
тяга пружини гальмівної колодки
Заводський номер
BJ130-3501034B
Кількість на модель
4
№
3
Назва деталі
Затискач для шланга
Заводський номер
ZQ3501172-07
Кількість на модель
2
№
4
Назва деталі
Штекер
Заводський номер
Plug
Кількість на модель
4
№
5
Назва деталі
Пилозахисна заглушка регулювального отвору
Заводський номер
ZQ3501017-07
Кількість на модель
4
№
6
Назва деталі
тристоронній з'єднувач
Заводський номер
XH1026-3501059B
Кількість на модель
2
№
7
Назва деталі
Блок масляної трубки заднього правого гальма
Заводський номер
XH1026-3501065B
Кількість на модель
1
№
8
Назва деталі
Шестигранний гвинт
Заводський номер
Q150B0814
Кількість на модель
16
№
9
Назва деталі
Пружинна шайба
Заводський номер
Q40308
Кількість на модель
18
№
10
Назва деталі
регулювальний гвинт зазору колісного циліндра
Заводський номер
NPR3501304-01
Кількість на модель
4
№
11
Назва деталі
захисна кришка циліндра переднього колеса
Заводський номер
D120-3501212
Кількість на модель
4
№
12
Назва деталі
регулювання зазору поршня колісного циліндра
Заводський номер
NPR3501302-02
Кількість на модель
4
№
13
Назва деталі
гумова манжета циліндра переднього колеса
Заводський номер
NPR3501303-02
Кількість на модель
4
№
14
Назва деталі
корпус циліндра переднього правого колеса
Заводський номер
HFC1020-3501061
Кількість на модель
2
№
15
Назва деталі
відрегулювати пружину фіксатора зазору
Заводський номер
D120-3501033
Кількість на модель
4
№
16
Назва деталі
гвинт з плоскою головкою та поперечним пазом
Заводський номер
D120-3501034B
Кількість на модель
4
№
17
Назва деталі
NOx3 з'єднувальний патрубок з конічним седлом
Заводський номер
NO.3Seat
Кількість на модель
4
№
18
Назва деталі
Гвинт
Заводський номер
Screw
Кількість на модель
4
№
19
Назва деталі
Зруйнований
Заводський номер
Q4760508
Кількість на модель
48
№
21
Назва деталі
гальмівна накладка
Заводський номер
XH1026-3501057
Кількість на модель
4
№
22
Назва деталі
Гальмівна колодка
Заводський номер
XH1026-3501056
Кількість на модель
4
№
23
Назва деталі
ребро жорсткості гальмівної колодки
Заводський номер
D120-3501023
Кількість на модель
4
№
24
Назва деталі
Поворотна пружина гальмівної колодки
Заводський номер
ZQ3501018-07
Кількість на модель
4
№
25
Назва деталі
пружина преса для гальмівних колодок
Заводський номер
XH1026-3501034
Кількість на модель
4
№
26
Назва деталі
опора пружини гальмівної колодки
Заводський номер
760-3501031
Кількість на модель
8
№
27
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| передній лівий гальмівний вузол | HFC1020-3501010 | 1 | 1 | |||||
| передній лівий гальмовий блок з масляним трубопроводом, встановлений ззаду | XH1026-3501060B | 1 | 1 | |||||
| корпус лівого переднього гальмівного циліндра | HFC1020-3501051 | 2 | 2 | |||||
| передній лівий гальмівний блок з масляним трубопроводом | XH1026-3501070B | 1 | 1 | |||||
| передній лівий гальмівний диск | HFC1020-3501031 | 1 | 1 | |||||
| правий передній гальмівний вузол | HFC1020-3501020 | 1 | 1 | |||||
| 1 | переднє праве гальмо | HFC1020-3501032 | 1 | 1 | 1 | |||
| 2 | Блок масляної трубки переднього правого гальма | XH1026-3501075B | 1 | 1 | 2 | |||
| 3 | тяга пружини гальмівної колодки | BJ130-3501034B | 4 | 4 | 3 | |||
| 4 | Затискач для шланга | ZQ3501172-07 | 2 | 2 | 4 | |||
| 5 | Штекер | Plug | 4 | 4 | 5 | |||
| 6 | Пилозахисна заглушка регулювального отвору | ZQ3501017-07 | 4 | 4 | 6 | |||
| 7 | тристоронній з'єднувач | XH1026-3501059B | 2 | 2 | 7 | |||
| 8 | Блок масляної трубки заднього правого гальма | XH1026-3501065B | 1 | 1 | 8 | |||
| 9 | Шестигранний гвинт | Q150B0814 | 16 | 16 | 9 | |||
| 10 | Пружинна шайба | Q40308 | 18 | 18 | 10 | |||
| 11 | регулювальний гвинт зазору колісного циліндра | NPR3501304-01 | 4 | 4 | 11 | |||
| 12 | захисна кришка циліндра переднього колеса | D120-3501212 | 4 | 4 | 12 | |||
| 13 | регулювання зазору поршня колісного циліндра | NPR3501302-02 | 4 | 4 | 13 | |||
| 14 | гумова манжета циліндра переднього колеса | NPR3501303-02 | 4 | 4 | 14 | |||
| 15 | корпус циліндра переднього правого колеса | HFC1020-3501061 | 2 | 2 | 15 | |||
| 16 | відрегулювати пружину фіксатора зазору | D120-3501033 | 4 | 4 | 16 | |||
| 17 | гвинт з плоскою головкою та поперечним пазом | D120-3501034B | 4 | 4 | 17 | |||
| 18 | NOx3 з'єднувальний патрубок з конічним седлом | NO.3Seat | 4 | 4 | 18 | |||
| 19 | Гвинт | Screw | 4 | 4 | 19 | |||
| 21 | Зруйнований | Q4760508 | 48 | 48 | 21 | |||
| 22 | гальмівна накладка | XH1026-3501057 | 4 | 4 | 22 | |||
| 23 | Гальмівна колодка | XH1026-3501056 | 4 | 4 | 23 | |||
| 24 | ребро жорсткості гальмівної колодки | D120-3501023 | 4 | 4 | 24 | |||
| 25 | Поворотна пружина гальмівної колодки | ZQ3501018-07 | 4 | 4 | 25 | |||
| 26 | пружина преса для гальмівних колодок | XH1026-3501034 | 4 | 4 | 26 | |||
| 27 | опора пружини гальмівної колодки | 760-3501031 | 8 | 8 | 27 |
