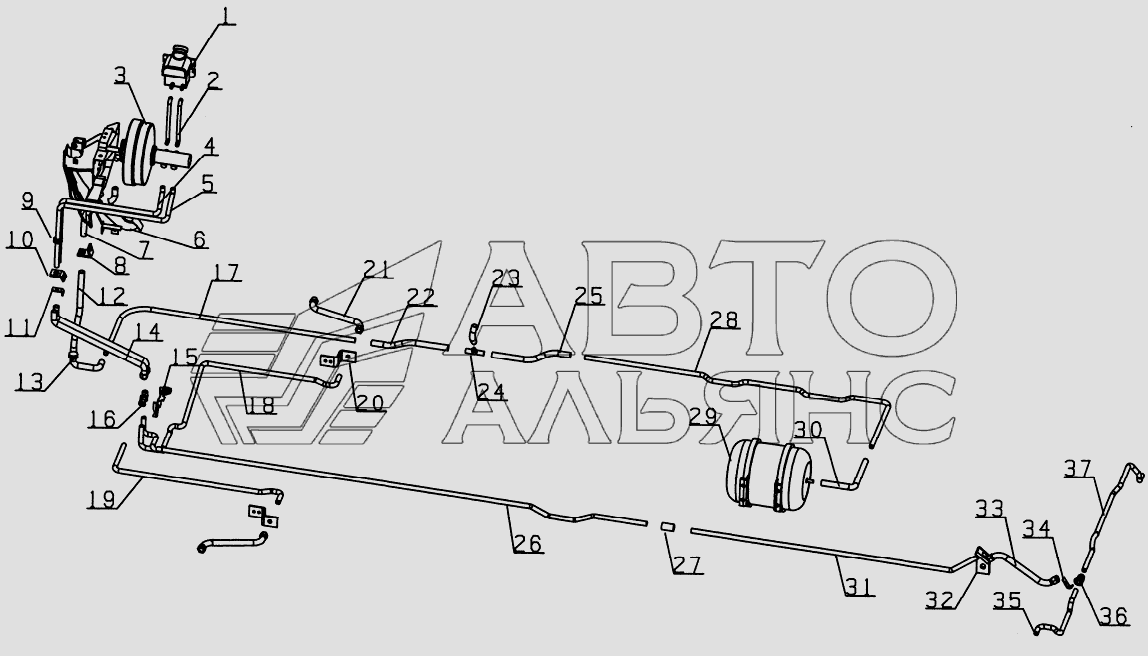

3506D120 Гальмівна трубопровідна система
100%
Назва деталі
судно для зберігання нафти
Заводський номер
3506100E0
Кількість на модель
1
№
1
Назва деталі
вхідний шланг масла головного насоса
Заводський номер
3506261E0
Кількість на модель
2
№
2
Назва деталі
вакуумний підсилювач з головним гальмівним циліндром
Заводський номер
3510010D306
Кількість на модель
1
№
3
Назва деталі
головний гальмівний циліндр у комплекті з передньою гальмівною трубкою
Заводський номер
3506110D120
Кількість на модель
1
№
4
Назва деталі
головний гальмівний циліндр із задньою гальмівною трубкою
Заводський номер
3506120D120
Кількість на модель
1
№
5
Назва деталі
Педаль головного циліндра зчеплення та кронштейн блоку Noumenon
Заводський номер
3504020D2
Кількість на модель
1
№
6
Назва деталі
м'який вакуумний шланг
Заводський номер
3506156E0
Кількість на модель
1
№
7
Назва деталі
з'єднувальний вузол для м'якого вакуумного шланга
Заводський номер
3506180D120
Кількість на модель
1
№
8
Назва деталі
блок ущільнювальної дошки
Заводський номер
3506150D120
Кількість на модель
1
№
9
Назва деталі
комплект кріплення гальмівного шланга
Заводський номер
3506160D120
Кількість на модель
1
№
10
Назва деталі
Відео
Заводський номер
3506219E0
Кількість на модель
1
№
11
Назва деталі
м'який вакуумний шланг
Заводський номер
3506017D120
Кількість на модель
1
№
12
Назва деталі
затискне кільце
Заводський номер
019.8-7.6R
Кількість на модель
10
№
13
Назва деталі
комплект м'яких шлангів переднього гальма
Заводський номер
3506060D120
Кількість на модель
2
№
14
Назва деталі
п'ятипозиційний кронштейн
Заводський номер
3506010E0
Кількість на модель
1
№
15
Назва деталі
блок з'єднання дифузійних труб
Заводський номер
3506120Z1
Кількість на модель
1
№
16
Назва деталі
передня вакуумна труба
Заводський номер
3506012D120
Кількість на модель
1
№
17
Назва деталі
правий передній гальмівний трубопровід
Заводський номер
3506020D120
Кількість на модель
1
№
18
Назва деталі
лівий передній гальмівний трубопровід
Заводський номер
3506010D120
Кількість на модель
1
№
19
Назва деталі
кріплення м'якого шланга переднього гальма
Заводський номер
3506018B6
Кількість на модель
2
№
20
Назва деталі
блок переднього гальмівного трубопроводу
Заводський номер
3506140D4
Кількість на модель
2
№
21
Назва деталі
м'який вакуумний шланг
Заводський номер
3506016D120
Кількість на модель
1
№
22
Назва деталі
вакуумний шланг
Заводський номер
3524014D120
Кількість на модель
1
№
23
Назва деталі
тристоронній
Заводський номер
3506151E0
Кількість на модель
1
№
24
Назва деталі
м'який вакуумний шланг
Заводський номер
3506015D120
Кількість на модель
1
№
25
Назва деталі
блок задніх гальмівних трубок
Заводський номер
3506040D120
Кількість на модель
1
№
26
Назва деталі
двосторонній
Заводський номер
3506028Z1
Кількість на модель
1
№
27
Назва деталі
задня вакуумна труба
Заводський номер
3524013D120
Кількість на модель
1
№
28
Назва деталі
вакуумний трубопровідний агрегат
Заводський номер
3506200D120
Кількість на модель
1
№
29
Назва деталі
блок задніх гальмівних трубопроводів
Заводський номер
3506050D120
Кількість на модель
1
№
31
Назва деталі
кронштейн трубопроводу гальмівної рідини заднього гальма
Заводський номер
3506016Z1
Кількість на модель
1
№
32
Назва деталі
блок переднього гальмівного трубопроводу
Заводський номер
3506140Z1
Кількість на модель
1
№
33
Назва деталі
блок лівої гальмівної трубки задньої осі
Заводський номер
3506080D120
Кількість на модель
1
№
35
Назва деталі
тристоронній
Заводський номер
3506014Z1
Кількість на модель
1
№
36
Назва деталі
Блок гальмівної трубки правої задньої осі
Заводський номер
3506090D120
Кількість на модель
1
№
37
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | судно для зберігання нафти | 3506100E0 | 1 | 1 | 1 | |||
| 2 | вхідний шланг масла головного насоса | 3506261E0 | 2 | 2 | 2 | |||
| 3 | вакуумний підсилювач з головним гальмівним циліндром | 3510010D306 | 1 | 1 | 3 | |||
| 4 | головний гальмівний циліндр у комплекті з передньою гальмівною трубкою | 3506110D120 | 1 | 1 | 4 | |||
| 5 | головний гальмівний циліндр із задньою гальмівною трубкою | 3506120D120 | 1 | 1 | 5 | |||
| 6 | Педаль головного циліндра зчеплення та кронштейн блоку Noumenon | 3504020D2 | 1 | 1 | 6 | |||
| 7 | м'який вакуумний шланг | 3506156E0 | 1 | 1 | 7 | |||
| 8 | з'єднувальний вузол для м'якого вакуумного шланга | 3506180D120 | 1 | 1 | 8 | |||
| 9 | блок ущільнювальної дошки | 3506150D120 | 1 | 1 | 9 | |||
| 10 | комплект кріплення гальмівного шланга | 3506160D120 | 1 | 1 | 10 | |||
| 11 | Відео | 3506219E0 | 1 | 1 | 11 | |||
| 12 | м'який вакуумний шланг | 3506017D120 | 1 | 1 | 12 | |||
| 13 | затискне кільце | 019.8-7.6R | 10 | 10 | 13 | |||
| 14 | комплект м'яких шлангів переднього гальма | 3506060D120 | 2 | 2 | 14 | |||
| 15 | п'ятипозиційний кронштейн | 3506010E0 | 1 | 1 | 15 | |||
| 16 | блок з'єднання дифузійних труб | 3506120Z1 | 1 | 1 | 16 | |||
| 17 | передня вакуумна труба | 3506012D120 | 1 | 1 | 17 | |||
| 18 | правий передній гальмівний трубопровід | 3506020D120 | 1 | 1 | 18 | |||
| 19 | лівий передній гальмівний трубопровід | 3506010D120 | 1 | 1 | 19 | |||
| 20 | кріплення м'якого шланга переднього гальма | 3506018B6 | 2 | 2 | 20 | |||
| 21 | блок переднього гальмівного трубопроводу | 3506140D4 | 2 | 2 | 21 | |||
| 22 | м'який вакуумний шланг | 3506016D120 | 1 | 1 | 22 | |||
| 23 | вакуумний шланг | 3524014D120 | 1 | 1 | 23 | |||
| 24 | тристоронній | 3506151E0 | 1 | 1 | 24 | |||
| 25 | м'який вакуумний шланг | 3506015D120 | 1 | 1 | 25 | |||
| 26 | блок задніх гальмівних трубок | 3506040D120 | 1 | 1 | 26 | |||
| 27 | двосторонній | 3506028Z1 | 1 | 1 | 27 | |||
| 28 | задня вакуумна труба | 3524013D120 | 1 | 1 | 28 | |||
| 29 | вакуумний трубопровідний агрегат | 3506200D120 | 1 | 1 | 29 | |||
| 31 | блок задніх гальмівних трубопроводів | 3506050D120 | 1 | 1 | 31 | |||
| 32 | кронштейн трубопроводу гальмівної рідини заднього гальма | 3506016Z1 | 1 | 1 | 32 | |||
| 33 | блок переднього гальмівного трубопроводу | 3506140Z1 | 1 | 1 | 33 | |||
| 35 | блок лівої гальмівної трубки задньої осі | 3506080D120 | 1 | 1 | 35 | |||
| 36 | тристоронній | 3506014Z1 | 1 | 1 | 36 | |||
| 37 | Блок гальмівної трубки правої задньої осі | 3506090D120 | 1 | 1 | 37 |
