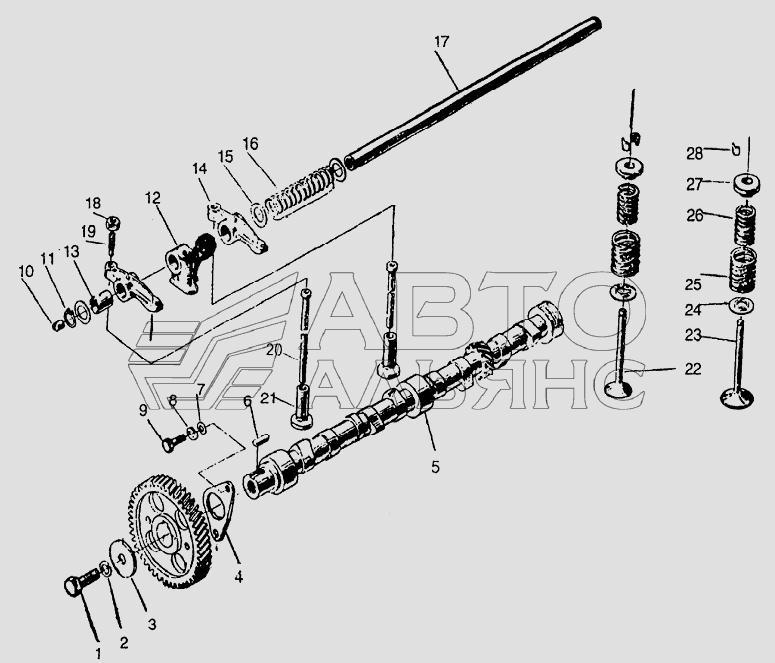

Механізм приводу клапана
100%
Назва деталі
Шайба
Заводський номер
GB5783-86
Кількість на модель
1
№
1
Назва деталі
Пральна машина
Заводський номер
GB93-87
Кількість на модель
1
№
2
Назва деталі
Затискна пластина розподільного вала
Заводський номер
Y480G-02012
Кількість на модель
1
№
3
Назва деталі
Опорна пластина розподільного вала
Заводський номер
YSD400Q-02010
Кількість на модель
1
№
4
Назва деталі
Розподільний вал
Заводський номер
YSD490Q-02010
Кількість на модель
1
№
5
Назва деталі
Ключ
Заводський номер
GB1096-79
Кількість на модель
1
№
6
Назва деталі
Пральна машина
Заводський номер
GB848-85
Кількість на модель
2
№
7
Назва деталі
Гвинтова заглушка вала рокера
Заводський номер
YSD490Q-03208
Кількість на модель
2
№
10
Назва деталі
Стопорне кільце
Заводський номер
GB894.1-86
Кількість на модель
2
№
11
Назва деталі
Кронштейн валу рокера
Заводський номер
YSD490Q-03202
Кількість на модель
3
№
12
Назва деталі
Задній кронштейн валу рокера
Заводський номер
YSD490Q-03207
Кількість на модель
1
№
12
Назва деталі
Втулка коромисла
Заводський номер
YSD490-03212
Кількість на модель
8
№
13
Назва деталі
Рокер
Заводський номер
YSD490Q-03211
Кількість на модель
8
№
14
Назва деталі
Шайба
Заводський номер
YSD490Q-03026
Кількість на модель
8
№
15
Назва деталі
Пружина-прокладка вала рокера
Заводський номер
YSD490Q-03204
Кількість на модель
3
№
16
Назва деталі
Колінчастий вал
Заводський номер
YSD490Q-03205a
Кількість на модель
1
№
17
Назва деталі
Гайка
Заводський номер
GB6171-86
Кількість на модель
8
№
18
Назва деталі
Регулювальний гвинт
Заводський номер
YSD490Q-03201
Кількість на модель
8
№
19
Назва деталі
Штовхач
Заводський номер
YSD490Q-06003
Кількість на модель
8
№
20
Назва деталі
Клапан зливний
Заводський номер
YSD490Q-06002A
Кількість на модель
8
№
21
Назва деталі
Охорона
Заводський номер
YSD490Q-03014
Кількість на модель
4
№
22
Назва деталі
Нижнє гніздо пружини клапана
Заводський номер
YSD490Q-03010
Кількість на модель
8
№
24
Назва деталі
Зовнішня пружина клапана
Заводський номер
YSD490Q-03007
Кількість на модель
8
№
25
Назва деталі
Внутрішня пружина клапана
Заводський номер
YSD490Q-03017
Кількість на модель
8
№
26
Назва деталі
Верхнє сідло пружини клапана
Заводський номер
YSD490Q-03009
Кількість на модель
8
№
27
Назва деталі
Затискні цанги
Заводський номер
YSD490Q-03008
Кількість на модель
16
№
28
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шайба | GB5783-86 | 1 | 1 | 1 | |||
| 2 | Пральна машина | GB93-87 | 1 | 1 | 2 | |||
| 3 | Затискна пластина розподільного вала | Y480G-02012 | 1 | 1 | 3 | |||
| 4 | Опорна пластина розподільного вала | YSD400Q-02010 | 1 | 1 | 4 | |||
| 5 | Розподільний вал | YSD490Q-02010 | 1 | 1 | 5 | |||
| 6 | Ключ | GB1096-79 | 1 | 1 | 6 | |||
| 7 | Пральна машина | GB848-85 | 2 | 2 | 7 | |||
| 10 | Гвинтова заглушка вала рокера | YSD490Q-03208 | 2 | 2 | 10 | |||
| 11 | Стопорне кільце | GB894.1-86 | 2 | 2 | 11 | |||
| 12 | Кронштейн валу рокера | YSD490Q-03202 | 3 | 3 | 12 | |||
| 12 | Задній кронштейн валу рокера | YSD490Q-03207 | 1 | 1 | 12 | |||
| 13 | Втулка коромисла | YSD490-03212 | 8 | 8 | 13 | |||
| 14 | Рокер | YSD490Q-03211 | 8 | 8 | 14 | |||
| 15 | Шайба | YSD490Q-03026 | 8 | 8 | 15 | |||
| 16 | Пружина-прокладка вала рокера | YSD490Q-03204 | 3 | 3 | 16 | |||
| 17 | Колінчастий вал | YSD490Q-03205a | 1 | 1 | 17 | |||
| 18 | Гайка | GB6171-86 | 8 | 8 | 18 | |||
| 19 | Регулювальний гвинт | YSD490Q-03201 | 8 | 8 | 19 | |||
| 20 | Штовхач | YSD490Q-06003 | 8 | 8 | 20 | |||
| 21 | Клапан зливний | YSD490Q-06002A | 8 | 8 | 21 | |||
| 22 | Охорона | YSD490Q-03014 | 4 | 4 | 22 | |||
| 24 | Нижнє гніздо пружини клапана | YSD490Q-03010 | 8 | 8 | 24 | |||
| 25 | Зовнішня пружина клапана | YSD490Q-03007 | 8 | 8 | 25 | |||
| 26 | Внутрішня пружина клапана | YSD490Q-03017 | 8 | 8 | 26 | |||
| 27 | Верхнє сідло пружини клапана | YSD490Q-03009 | 8 | 8 | 27 | |||
| 28 | Затискні цанги | YSD490Q-03008 | 16 | 16 | 28 |
