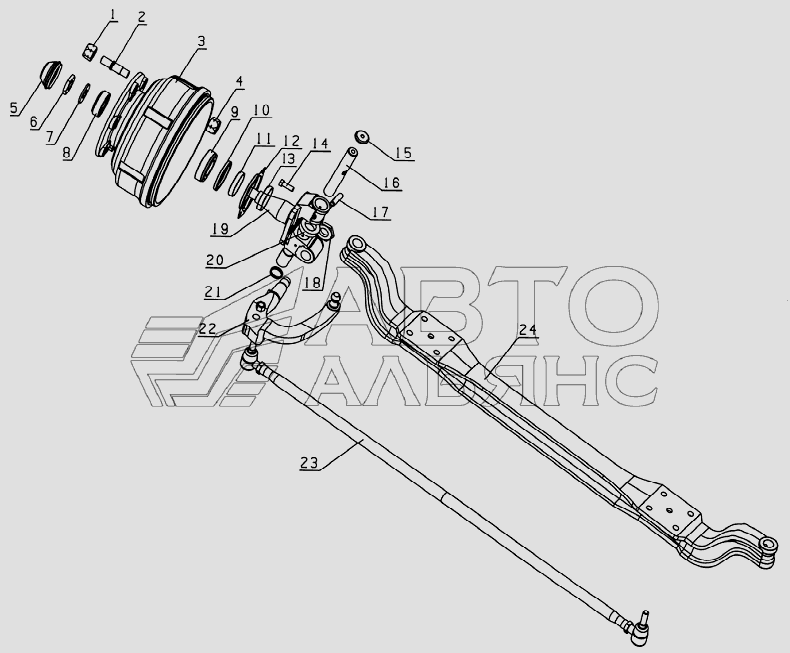

3000D4XZ Узбірка передньої осі
100%
Назва деталі
гайка з лівого боку колеса
Заводський номер
3103057D8
Кількість на модель
6
№
1
Назва деталі
гайка для правого колеса
Заводський номер
3103056D8
Кількість на модель
6
№
1
Назва деталі
лівий болт маточини переднього колеса
Заводський номер
3103051D8
Кількість на модель
6
№
2
Назва деталі
правий болт маточини переднього колеса
Заводський номер
3103052D8
Кількість на модель
6
№
2
Назва деталі
лівий передній маточинний вузол з гальмівним барабаном
Заводський номер
3103200D8
Кількість на модель
1
№
3
Назва деталі
Правий передній маточинний вузол з гальмівним барабаном
Заводський номер
3103300D8
Кількість на модель
1
№
3
Назва деталі
Втулка переднього колеса
Заводський номер
3103201D8
Кількість на модель
2
№
3
Назва деталі
передній барабан
Заводський номер
3501007D8
Кількість на модель
2
№
3
Назва деталі
внутрішня гайка болта передньої шини
Заводський номер
3103058D8
Кількість на модель
12
№
4
Назва деталі
кришка маточини
Заводський номер
3103090D8
Кількість на модель
2
№
5
Назва деталі
гайка поворотного кулака
Заводський номер
3103124D8
Кількість на модель
2
№
6
Назва деталі
фіксуюча пластина
Заводський номер
3103107D8
Кількість на модель
2
№
7
Назва деталі
зовнішній підшипник маточини колеса
Заводський номер
30306
Кількість на модель
2
№
8
Назва деталі
Подшипник
Заводський номер
32209
Кількість на модель
2
№
9
Назва деталі
__NT__0__ масляне ущільнення
Заводський номер
BJ136-3103080
Кількість на модель
2
№
10
Назва деталі
гніздо масляного ущільнювача
Заводський номер
3103104D8
Кількість на модель
2
№
11
Назва деталі
пластина утримувача масла
Заводський номер
3103106D8
Кількість на модель
2
№
12
Назва деталі
втулка ущільнювальної пластини масляного картера
Заводський номер
3103105D8
Кількість на модель
2
№
13
Назва деталі
Магазин
Заводський номер
3001109D8
Кількість на модель
8
№
14
Назва деталі
кришка штифта
Заводський номер
3001208D8
Кількість на модель
2
№
15
Назва деталі
Штифт знаходиться на краю.
Заводський номер
3001105D8
Кількість на модель
2
№
16
Назва деталі
затискний штифт
Заводський номер
3001106D8
Кількість на модель
2
№
17
Назва деталі
I-подібна шестигранна гайка
Заводський номер
Q341B08
Кількість на модель
2
№
18
Назва деталі
узл кулака рульового механізму
Заводський номер
3001300D8
Кількість на модель
1
№
19
Назва деталі
узл кулака рульового механізму
Заводський номер
3001400D8
Кількість на модель
1
№
19
Назва деталі
втулка поворотного кулака
Заводський номер
BJ136-3001016
Кількість на модель
4
№
19
Назва деталі
лівий поворотний кулак
Заводський номер
3001301D8
Кількість на модель
1
№
19
Назва деталі
правий поворотний кулак
Заводський номер
3001401D8
Кількість на модель
1
№
19
Назва деталі
опорний підшипник
Заводський номер
3001500N
Кількість на модель
2
№
20
Назва деталі
поворотний кулак-кривошип
Заводський номер
3103311D8
Кількість на модель
1
№
22
Назва деталі
прямий вал рульового управління
Заводський номер
3103312D8
Кількість на модель
1
№
22
Назва деталі
Узел тяги
Заводський номер
3003500D8
Кількість на модель
1
№
23
Назва деталі
Узл лівого шарніра тяги
Заводський номер
30035520N
Кількість на модель
1
№
23
Назва деталі
Правий шарнірний вузол тяги
Заводський номер
3003510N
Кількість на модель
1
№
23
Назва деталі
ті ж самі
Заводський номер
3003501D8
Кількість на модель
1
№
23
Назва деталі
гайка лівої тяги
Заводський номер
3003502N
Кількість на модель
1
№
23
Назва деталі
Передня вісь
Заводський номер
3001101D8
Кількість на модель
1
№
24
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | гайка з лівого боку колеса | 3103057D8 | 6 | 6 | 1 | |||
| 1 | гайка для правого колеса | 3103056D8 | 6 | 6 | 1 | |||
| 2 | лівий болт маточини переднього колеса | 3103051D8 | 6 | 6 | 2 | |||
| 2 | правий болт маточини переднього колеса | 3103052D8 | 6 | 6 | 2 | |||
| 3 | лівий передній маточинний вузол з гальмівним барабаном | 3103200D8 | 1 | 1 | 3 | |||
| 3 | Правий передній маточинний вузол з гальмівним барабаном | 3103300D8 | 1 | 1 | 3 | |||
| 3 | Втулка переднього колеса | 3103201D8 | 2 | 2 | 3 | |||
| 3 | передній барабан | 3501007D8 | 2 | 2 | 3 | |||
| 4 | внутрішня гайка болта передньої шини | 3103058D8 | 12 | 12 | 4 | |||
| 5 | кришка маточини | 3103090D8 | 2 | 2 | 5 | |||
| 6 | гайка поворотного кулака | 3103124D8 | 2 | 2 | 6 | |||
| 7 | фіксуюча пластина | 3103107D8 | 2 | 2 | 7 | |||
| 8 | зовнішній підшипник маточини колеса | 30306 | 2 | 2 | 8 | |||
| 9 | Подшипник | 32209 | 2 | 2 | 9 | |||
| 10 | __NT__0__ масляне ущільнення | BJ136-3103080 | 2 | 2 | 10 | |||
| 11 | гніздо масляного ущільнювача | 3103104D8 | 2 | 2 | 11 | |||
| 12 | пластина утримувача масла | 3103106D8 | 2 | 2 | 12 | |||
| 13 | втулка ущільнювальної пластини масляного картера | 3103105D8 | 2 | 2 | 13 | |||
| 14 | Магазин | 3001109D8 | 8 | 8 | 14 | |||
| 15 | кришка штифта | 3001208D8 | 2 | 2 | 15 | |||
| 16 | Штифт знаходиться на краю. | 3001105D8 | 2 | 2 | 16 | |||
| 17 | затискний штифт | 3001106D8 | 2 | 2 | 17 | |||
| 18 | I-подібна шестигранна гайка | Q341B08 | 2 | 2 | 18 | |||
| 19 | узл кулака рульового механізму | 3001300D8 | 1 | 1 | 19 | |||
| 19 | узл кулака рульового механізму | 3001400D8 | 1 | 1 | 19 | |||
| 19 | втулка поворотного кулака | BJ136-3001016 | 4 | 4 | 19 | |||
| 19 | лівий поворотний кулак | 3001301D8 | 1 | 1 | 19 | |||
| 19 | правий поворотний кулак | 3001401D8 | 1 | 1 | 19 | |||
| 20 | опорний підшипник | 3001500N | 2 | 2 | 20 | |||
| 22 | поворотний кулак-кривошип | 3103311D8 | 1 | 1 | 22 | |||
| 22 | прямий вал рульового управління | 3103312D8 | 1 | 1 | 22 | |||
| 23 | Узел тяги | 3003500D8 | 1 | 1 | 23 | |||
| 23 | Узл лівого шарніра тяги | 30035520N | 1 | 1 | 23 | |||
| 23 | Правий шарнірний вузол тяги | 3003510N | 1 | 1 | 23 | |||
| 23 | ті ж самі | 3003501D8 | 1 | 1 | 23 | |||
| 23 | гайка лівої тяги | 3003502N | 1 | 1 | 23 | |||
| 24 | Передня вісь | 3001101D8 | 1 | 1 | 24 |
