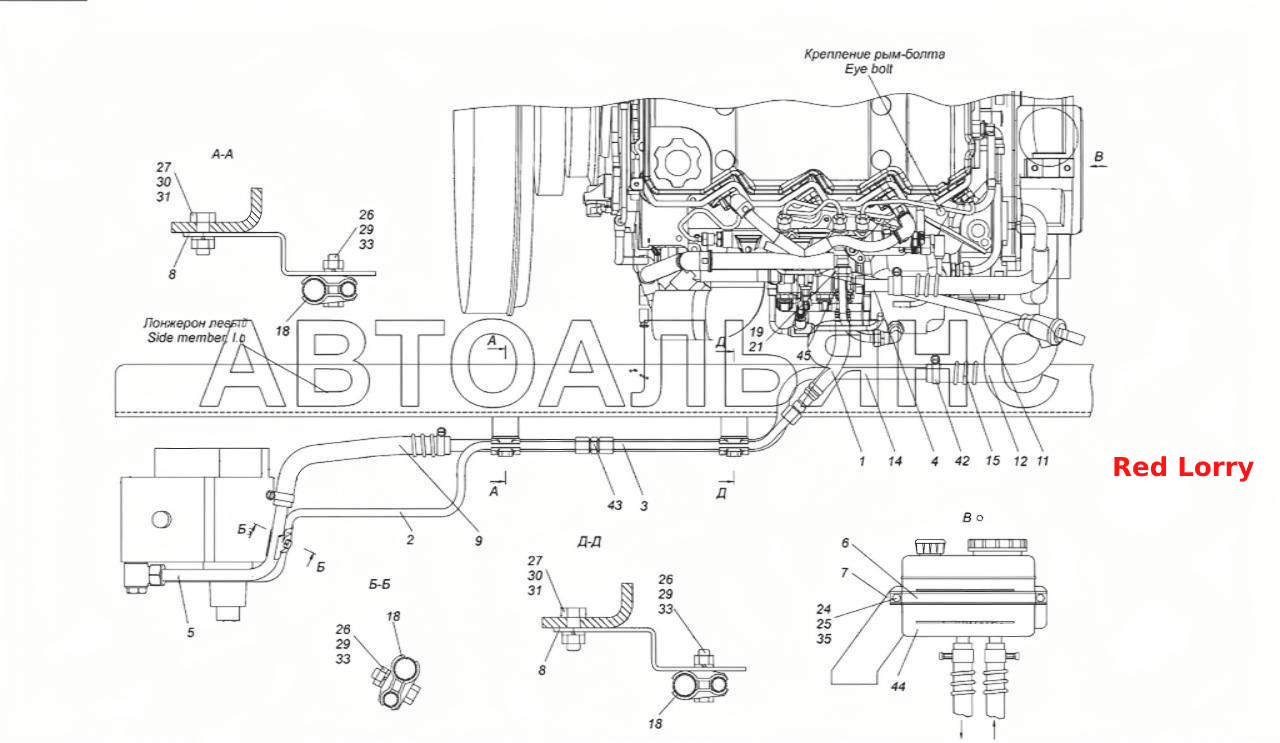

4308-3400018-40 Монтаж трубопроводів та бачка насоса ГУР
100%
Назва деталі
Гідрошланг високого тиску
Заводський номер
65115-3408020-60
Кількість на модель
1
№
1
Назва деталі
Труба високого тиску
Заводський номер
Трубавысокогодавления
Кількість на модель
1
№
2
Назва деталі
Труба високого тиску
Заводський номер
Трубавысокогодавления
Кількість на модель
1
№
3
Назва деталі
Труба низького тиску
Заводський номер
Трубанизкогодавления
Кількість на модель
1
№
4
Назва деталі
Труба низького тиску
Заводський номер
Трубанизкогодавления
Кількість на модель
1
№
5
Назва деталі
Скоба для затискання
Заводський номер
4308-3407201
Кількість на модель
1
№
6
Назва деталі
Кронштейн
Заводський номер
Кронштейн
Кількість на модель
1
№
7
Назва деталі
Кронштейн
Заводський номер
4308-3408017-11
Кількість на модель
2
№
8
Назва деталі
Шланг низького тиску насоса
Заводський номер
5320-3408025
Кількість на модель
1
№
11
Назва деталі
Шланг низького тиску насоса гідропідсилювача керма
Заводський номер
53205-3408025-10
Кількість на модель
1
№
12
Назва деталі
Труба низького тиску
Заводський номер
Трубанизкогодавления
Кількість на модель
1
№
14
Назва деталі
Захисний чохол для шланга низького тиску
Заводський номер
5320-3408165
Кількість на модель
3
№
15
Назва деталі
Кріпильна планка для труб насоса
Заводський номер
5320-3408163
Кількість на модель
6
№
18
Назва деталі
Штуцер високого тиску
Заводський номер
6520-3408059-01
Кількість на модель
1
№
19
Назва деталі
Прокладка
Заводський номер
6520-3408225-01
Кількість на модель
1
№
21
Назва деталі
Болт M6-6gх20
Заводський номер
1/09024/21
Кількість на модель
2
№
24
Назва деталі
Гайка М6-6Н
Заводський номер
1/58962/11
Кількість на модель
2
№
25
Назва деталі
Болт M8-6gх35
Заводський номер
1/60439/21
Кількість на модель
3
№
26
Назва деталі
Болт TEM3012-6gx__NT__2__
Заводський номер
1/55404/21
Кількість на модель
2
№
27
Назва деталі
Гайка М8-6Н низька
Заводський номер
1/61023/11
Кількість на модель
3
№
29
Назва деталі
Гайка М12х1,25-6Н
Заводський номер
1/61036/11
Кількість на модель
2
№
30
Назва деталі
Пружинна шайба
Заводський номер
1/05170/77
Кількість на модель
2
№
31
Назва деталі
Пружинна шайба
Заводський номер
1/05166/77
Кількість на модель
8
№
33
Назва деталі
Пружинна шайба
Заводський номер
1/05164/73
Кількість на модель
2
№
35
Назва деталі
Застібка 45104998010890 (__NT__1__)
Заводський номер
TORRO20x32/12-C7W1
Кількість на модель
6
№
42
Назва деталі
Штуцер В12-L РРТ, СЕРБІЯ
Заводський номер
ШтуцерВ12-LРРТ,СЕРБИЯ
Кількість на модель
1
№
43
Назва деталі
Насосний резервуар (RВL, Німеччина)
Заводський номер
С-123018
Кількість на модель
1
№
44
Назва деталі
Фітинг (45104340002090)
Заводський номер
N18-LМ26х1,5
Кількість на модель
1
№
45
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гідрошланг високого тиску | 65115-3408020-60 | 1 | 1 | 1 | |||
| 2 | Труба високого тиску | Трубавысокогодавления | 1 | 1 | 2 | |||
| 3 | Труба високого тиску | Трубавысокогодавления | 1 | 1 | 3 | |||
| 4 | Труба низького тиску | Трубанизкогодавления | 1 | 1 | 4 | |||
| 5 | Труба низького тиску | Трубанизкогодавления | 1 | 1 | 5 | |||
| 6 | Скоба для затискання | 4308-3407201 | 1 | 1 | 6 | |||
| 7 | Кронштейн | Кронштейн | 1 | 1 | 7 | |||
| 8 | Кронштейн | 4308-3408017-11 | 2 | 2 | 8 | |||
| 11 | Шланг низького тиску насоса | 5320-3408025 | 1 | 1 | 11 | |||
| 12 | Шланг низького тиску насоса гідропідсилювача керма | 53205-3408025-10 | 1 | 1 | 12 | |||
| 14 | Труба низького тиску | Трубанизкогодавления | 1 | 1 | 14 | |||
| 15 | Захисний чохол для шланга низького тиску | 5320-3408165 | 3 | 3 | 15 | |||
| 18 | Кріпильна планка для труб насоса | 5320-3408163 | 6 | 6 | 18 | |||
| 19 | Штуцер високого тиску | 6520-3408059-01 | 1 | 1 | 19 | |||
| 21 | Прокладка | 6520-3408225-01 | 1 | 1 | 21 | |||
| 24 | Болт M6-6gх20 | 1/09024/21 | 2 | 2 | 24 | |||
| 25 | Гайка М6-6Н | 1/58962/11 | 2 | 2 | 25 | |||
| 26 | Болт M8-6gх35 | 1/60439/21 | 3 | 3 | 26 | |||
| 27 | Болт TEM3012-6gx__NT__2__ | 1/55404/21 | 2 | 2 | 27 | |||
| 29 | Гайка М8-6Н низька | 1/61023/11 | 3 | 3 | 29 | |||
| 30 | Гайка М12х1,25-6Н | 1/61036/11 | 2 | 2 | 30 | |||
| 31 | Пружинна шайба | 1/05170/77 | 2 | 2 | 31 | |||
| 33 | Пружинна шайба | 1/05166/77 | 8 | 8 | 33 | |||
| 35 | Пружинна шайба | 1/05164/73 | 2 | 2 | 35 | |||
| 42 | Застібка 45104998010890 (__NT__1__) | TORRO20x32/12-C7W1 | 6 | 6 | 42 | |||
| 43 | Штуцер В12-L РРТ, СЕРБІЯ | ШтуцерВ12-LРРТ,СЕРБИЯ | 1 | 1 | 43 | |||
| 44 | Насосний резервуар (RВL, Німеччина) | С-123018 | 1 | 1 | 44 | |||
| 45 | Фітинг (45104340002090) | N18-LМ26х1,5 | 1 | 1 | 45 |
