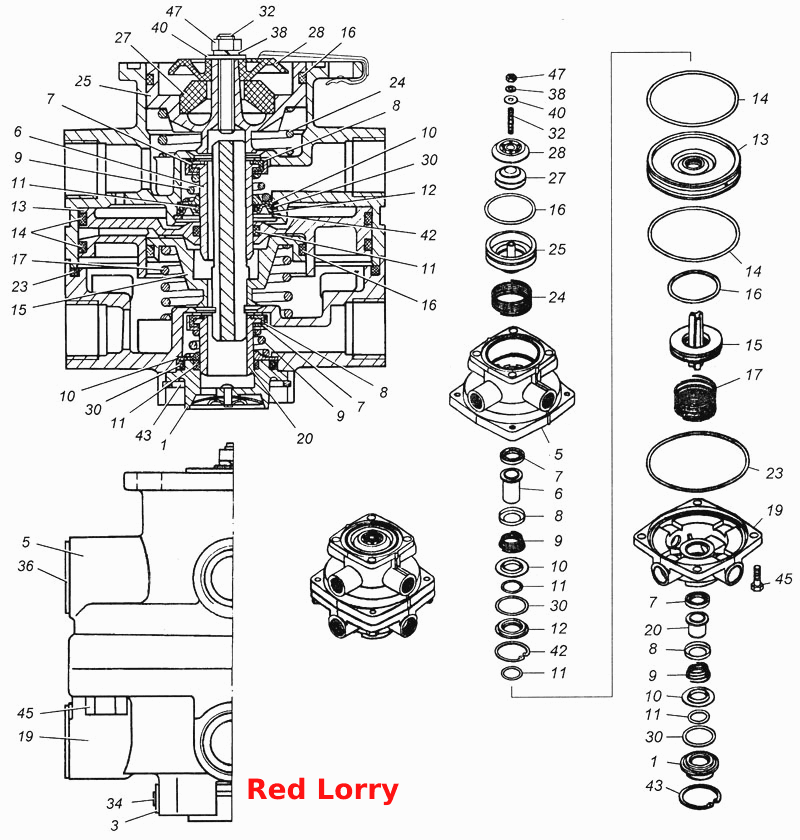

Двосекційний гальмівний кран у зборі
100%
Назва деталі
Випускне вікно у зборі
Заводський номер
100-3514044
Кількість на модель
1
№
1
Назва деталі
Табличка
Заводський номер
100-3512099
Кількість на модель
1
№
3
Назва деталі
Верхня частина корпусу
Заводський номер
100-3514020
Кількість на модель
1
№
5
Назва деталі
Корпус клапана
Заводський номер
100-3514022
Кількість на модель
1
№
6
Назва деталі
Кільце клапана
Заводський номер
100-3514023
Кількість на модель
2
№
7
Назва деталі
Ковпачок
Заводський номер
100-3514024
Кількість на модель
2
№
8
Назва деталі
Пружина
Заводський номер
100-3514026
Кількість на модель
2
№
9
Назва деталі
Опорне кільце
Заводський номер
100-3514027
Кількість на модель
2
№
10
Назва деталі
Кільце 20,3x2,4
Заводський номер
100-3514028
Кількість на модель
3
№
11
Назва деталі
Обойма
Заводський номер
100-3514030
Кількість на модель
1
№
12
Назва деталі
Великий поршень
Заводський номер
100-3514032
Кількість на модель
1
№
13
Назва деталі
Кільце
Заводський номер
100-3514033
Кількість на модель
2
№
14
Назва деталі
Малий поршень
Заводський номер
100-3514034
Кількість на модель
1
№
15
Назва деталі
Кільце 54,2х3
Заводський номер
100-3514035
Кількість на модель
2
№
16
Назва деталі
Пружина
Заводський номер
100-3514036
Кількість на модель
1
№
17
Назва деталі
НИЖНІЙ КОРПУС
Заводський номер
100-3514040
Кількість на модель
1
№
19
Назва деталі
Корпус клапана
Заводський номер
100-3514042
Кількість на модель
1
№
20
Назва деталі
Кільце
Заводський номер
100-3514049
Кількість на модель
1
№
23
Назва деталі
Пружина
Заводський номер
100-3514050
Кількість на модель
1
№
24
Назва деталі
Верхній поршень
Заводський номер
100-3514052
Кількість на модель
1
№
25
Назва деталі
Врівноважувальний елемент
Заводський номер
100-3514055
Кількість на модель
1
№
27
Назва деталі
Тарілка пружини
Заводський номер
100-3514056
Кількість на модель
1
№
28
Назва деталі
Кільце
Заводський номер
100-3536029
Кількість на модель
2
№
30
Назва деталі
Гвинт
Заводський номер
302200
Кількість на модель
1
№
32
Назва деталі
Порожниста заклепка
Заводський номер
304183
Кількість на модель
2
№
34
Назва деталі
Затор
Заводський номер
305133
Кількість на модель
8
№
36
Назва деталі
Пружинна шайба
Заводський номер
305887
Кількість на модель
1
№
38
Назва деталі
Диск
Заводський номер
305893
Кількість на модель
1
№
40
Назва деталі
Опорне кільце
Заводський номер
489306-01
Кількість на модель
1
№
42
Назва деталі
Опорне кільце
Заводський номер
489310
Кількість на модель
1
№
43
Назва деталі
Болт M8-6gх25
Заводський номер
201458
Кількість на модель
4
№
45
Назва деталі
Гайка
Заводський номер
250508
Кількість на модель
1
№
47
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Випускне вікно у зборі | 100-3514044 | 1 | 1 | 1 | |||
| 3 | Табличка | 100-3512099 | 1 | 1 | 3 | |||
| 5 | Верхня частина корпусу | 100-3514020 | 1 | 1 | 5 | |||
| 6 | Корпус клапана | 100-3514022 | 1 | 1 | 6 | |||
| 7 | Кільце клапана | 100-3514023 | 2 | 2 | 7 | |||
| 8 | Ковпачок | 100-3514024 | 2 | 2 | 8 | |||
| 9 | Пружина | 100-3514026 | 2 | 2 | 9 | |||
| 10 | Опорне кільце | 100-3514027 | 2 | 2 | 10 | |||
| 11 | Кільце 20,3x2,4 | 100-3514028 | 3 | 3 | 11 | |||
| 12 | Обойма | 100-3514030 | 1 | 1 | 12 | |||
| 13 | Великий поршень | 100-3514032 | 1 | 1 | 13 | |||
| 14 | Кільце | 100-3514033 | 2 | 2 | 14 | |||
| 15 | Малий поршень | 100-3514034 | 1 | 1 | 15 | |||
| 16 | Кільце 54,2х3 | 100-3514035 | 2 | 2 | 16 | |||
| 17 | Пружина | 100-3514036 | 1 | 1 | 17 | |||
| 19 | НИЖНІЙ КОРПУС | 100-3514040 | 1 | 1 | 19 | |||
| 20 | Корпус клапана | 100-3514042 | 1 | 1 | 20 | |||
| 23 | Кільце | 100-3514049 | 1 | 1 | 23 | |||
| 24 | Пружина | 100-3514050 | 1 | 1 | 24 | |||
| 25 | Верхній поршень | 100-3514052 | 1 | 1 | 25 | |||
| 27 | Врівноважувальний елемент | 100-3514055 | 1 | 1 | 27 | |||
| 28 | Тарілка пружини | 100-3514056 | 1 | 1 | 28 | |||
| 30 | Кільце | 100-3536029 | 2 | 2 | 30 | |||
| 32 | Гвинт | 302200 | 1 | 1 | 32 | |||
| 34 | Порожниста заклепка | 304183 | 2 | 2 | 34 | |||
| 36 | Затор | 305133 | 8 | 8 | 36 | |||
| 38 | Пружинна шайба | 305887 | 1 | 1 | 38 | |||
| 40 | Диск | 305893 | 1 | 1 | 40 | |||
| 42 | Опорне кільце | 489306-01 | 1 | 1 | 42 | |||
| 43 | Опорне кільце | 489310 | 1 | 1 | 43 | |||
| 45 | Болт M8-6gх25 | 201458 | 4 | 4 | 45 | |||
| 47 | Гайка | 250508 | 1 | 1 | 47 |
