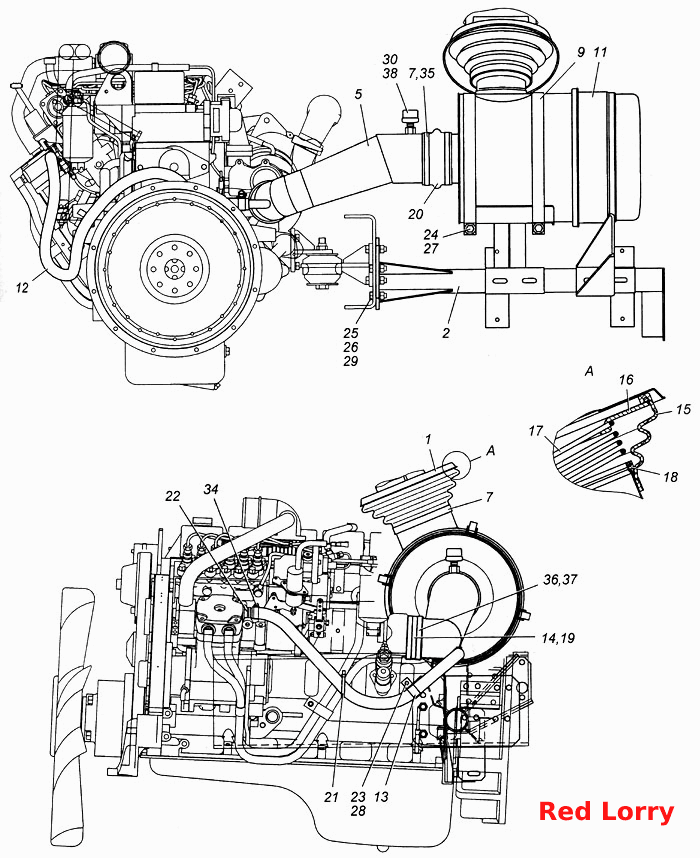

Встановлення повітряного фільтра Е4308-1109001
100%
Назва деталі
Встановлення повітрозабірника
Заводський номер
Э4308-1109003-10
Кількість на модель
1
№
1
Назва деталі
Кронштейн
Заводський номер
Э4308-1109172-20
Кількість на модель
1
№
2
Назва деталі
Повітропровід
Заводський номер
Э4308-1109361-20
Кількість на модель
1
№
5
Назва деталі
Хомут повітрозабірника в зборі
Заводський номер
5320-1109365-01
Кількість на модель
3
№
7
Назва деталі
Хомут кріплення повітряного фільтра в зборі
Заводський номер
54112-1109433
Кількість на модель
2
№
9
Назва деталі
Повітряний фільтр
Заводський номер
740.1109510-03
Кількість на модель
1
№
11
Назва деталі
Рукав
Заводський номер
53205-1015224
Кількість на модель
1
№
12
Назва деталі
Хомут
Заводський номер
53205-1015230
Кількість на модель
1
№
13
Назва деталі
Гофрорукав 101 мм
Заводський номер
45104110942990
Кількість на модель
1
№
14
Назва деталі
Ущільнювач
Заводський номер
5320-1109250
Кількість на модель
1
№
15
Назва деталі
Натискний диск
Заводський номер
5320-1109355
Кількість на модель
1
№
16
Назва деталі
Розпірна пружина ущільнювача
Заводський номер
5320-1109359
Кількість на модель
1
№
17
Назва деталі
Опора пружини
Заводський номер
5410-1109419
Кількість на модель
1
№
18
Назва деталі
З'єднувальний шланг
Заводський номер
Э4308-1109429-20
Кількість на модель
1
№
19
Назва деталі
З'єднувальний шланг
Заводський номер
5320-1109429
Кількість на модель
1
№
20
Назва деталі
Хомут
Заводський номер
2108-3401228
Кількість на модель
1
№
21
Назва деталі
Штуцер
Заводський номер
Э4308-3509300-10
Кількість на модель
1
№
22
Назва деталі
Болт M8-6gх20
Заводський номер
1/60434/21
Кількість на модель
1
№
23
Назва деталі
Болт M8x1,25-6gx35
Заводський номер
1/59709/21
Кількість на модель
2
№
24
Назва деталі
Болт TEM3012-6gx__NT__2__
Заводський номер
1/55404/21
Кількість на модель
2
№
25
Назва деталі
Гайка М12х1,25-6Н
Заводський номер
1/61015/11
Кількість на модель
2
№
26
Назва деталі
Плоска шайба 12,6х28х3
Заводський номер
1/26469/01
Кількість на модель
2
№
27
Назва деталі
Пружинна шайба
Заводський номер
1/05166/77
Кількість на модель
1
№
28
Назва деталі
Пружинна шайба
Заводський номер
1/65170/23
Кількість на модель
2
№
29
Назва деталі
Ущільнювальна прокладка 14х20х1, 5
Заводський номер
1/02800/60
Кількість на модель
1
№
30
Назва деталі
Хомут ТОRRО 25-40/12-С7W1
Заводський номер
45104998010790
Кількість на модель
2
№
34
Назва деталі
Хомут ТОRRО 120-140/12-С7W1
Заводський номер
45104998011490
Кількість на модель
3
№
35
Назва деталі
Хомут ТОRRО 100-120/12-С7W1
Заводський номер
45104998020990
Кількість на модель
2
№
36
Назва деталі
Спеціальний хомут
Заводський номер
45104110910090
Кількість на модель
2
№
37
Назва деталі
Датчик засмічення повітряного фільтра
Заводський номер
132.3839600
Кількість на модель
1
№
38
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Встановлення повітрозабірника | Э4308-1109003-10 | 1 | 1 | 1 | |||
| 2 | Кронштейн | Э4308-1109172-20 | 1 | 1 | 2 | |||
| 5 | Повітропровід | Э4308-1109361-20 | 1 | 1 | 5 | |||
| 7 | Хомут повітрозабірника в зборі | 5320-1109365-01 | 3 | 3 | 7 | |||
| 9 | Хомут кріплення повітряного фільтра в зборі | 54112-1109433 | 2 | 2 | 9 | |||
| 11 | Повітряний фільтр | 740.1109510-03 | 1 | 1 | 11 | |||
| 12 | Рукав | 53205-1015224 | 1 | 1 | 12 | |||
| 13 | Хомут | 53205-1015230 | 1 | 1 | 13 | |||
| 14 | Гофрорукав 101 мм | 45104110942990 | 1 | 1 | 14 | |||
| 15 | Ущільнювач | 5320-1109250 | 1 | 1 | 15 | |||
| 16 | Натискний диск | 5320-1109355 | 1 | 1 | 16 | |||
| 17 | Розпірна пружина ущільнювача | 5320-1109359 | 1 | 1 | 17 | |||
| 18 | Опора пружини | 5410-1109419 | 1 | 1 | 18 | |||
| 19 | З'єднувальний шланг | Э4308-1109429-20 | 1 | 1 | 19 | |||
| 20 | З'єднувальний шланг | 5320-1109429 | 1 | 1 | 20 | |||
| 21 | Хомут | 2108-3401228 | 1 | 1 | 21 | |||
| 22 | Штуцер | Э4308-3509300-10 | 1 | 1 | 22 | |||
| 23 | Болт M8-6gх20 | 1/60434/21 | 1 | 1 | 23 | |||
| 24 | Болт M8x1,25-6gx35 | 1/59709/21 | 2 | 2 | 24 | |||
| 25 | Болт TEM3012-6gx__NT__2__ | 1/55404/21 | 2 | 2 | 25 | |||
| 26 | Гайка М12х1,25-6Н | 1/61015/11 | 2 | 2 | 26 | |||
| 27 | Плоска шайба 12,6х28х3 | 1/26469/01 | 2 | 2 | 27 | |||
| 28 | Пружинна шайба | 1/05166/77 | 1 | 1 | 28 | |||
| 29 | Пружинна шайба | 1/65170/23 | 2 | 2 | 29 | |||
| 30 | Ущільнювальна прокладка 14х20х1, 5 | 1/02800/60 | 1 | 1 | 30 | |||
| 34 | Хомут ТОRRО 25-40/12-С7W1 | 45104998010790 | 2 | 2 | 34 | |||
| 35 | Хомут ТОRRО 120-140/12-С7W1 | 45104998011490 | 3 | 3 | 35 | |||
| 36 | Хомут ТОRRО 100-120/12-С7W1 | 45104998020990 | 2 | 2 | 36 | |||
| 37 | Спеціальний хомут | 45104110910090 | 2 | 2 | 37 | |||
| 38 | Датчик засмічення повітряного фільтра | 132.3839600 | 1 | 1 | 38 |
