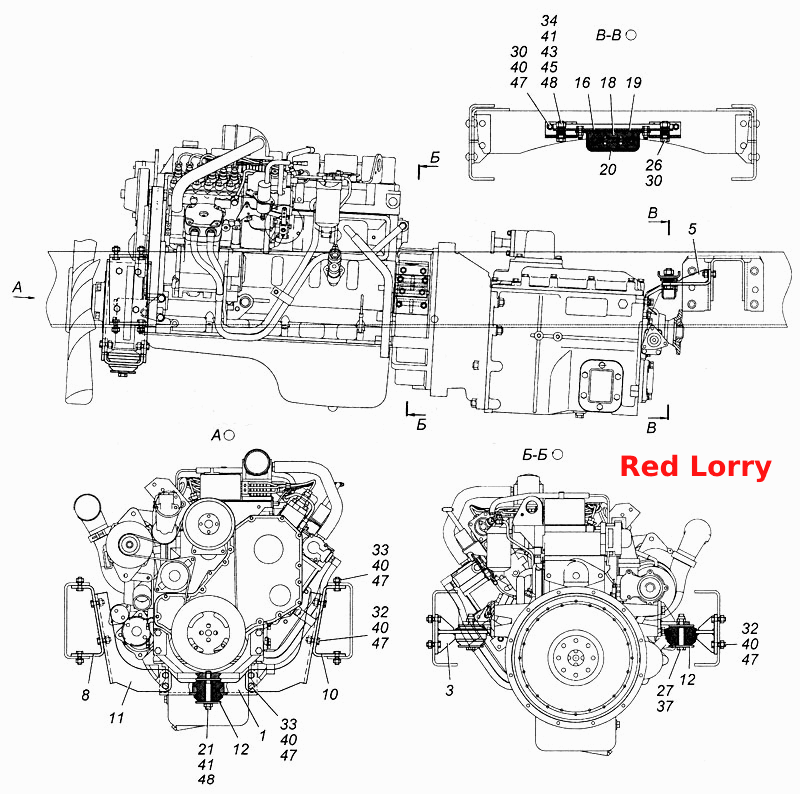

4308-1001005 Монтаж силового агрегату
100%
Назва деталі
Передня опора з подушками у зборі
Заводський номер
4308-1001009
Кількість на модель
1
№
1
Назва деталі
Кронштейн задньої опори в зборі
Заводський номер
4308-1001048
Кількість на модель
2
№
3
Назва деталі
Кронштейн опорної стійки
Заводський номер
4308-1001173
Кількість на модель
2
№
5
Назва деталі
Права передня опора
Заводський номер
4308-1001016
Кількість на модель
1
№
8
Назва деталі
Стійка передньої опори, ліва
Заводський номер
4308-1001017
Кількість на модель
1
№
10
Назва деталі
Кронштейн передньої опори
Заводський номер
4308-1001018
Кількість на модель
2
№
11
Назва деталі
Опорна шайба
Заводський номер
53205-1001071
Кількість на модель
8
№
12
Назва деталі
Балка опорної опори
Заводський номер
4308-1001171
Кількість на модель
1
№
16
Назва деталі
Подушка опорної опори силового агрегату
Заводський номер
5320-1001179
Кількість на модель
1
№
18
Назва деталі
Накладка подушки опорної опори силового агрегату
Заводський номер
5320-1001187
Кількість на модель
1
№
19
Назва деталі
Обойма опорної подушки силового агрегату
Заводський номер
54112-1001185
Кількість на модель
1
№
20
Назва деталі
Шпилька
Заводський номер
4308-1001151
Кількість на модель
1
№
21
Назва деталі
Гайка М12х1,25-6Н
Заводський номер
251647
Кількість на модель
2
№
26
Назва деталі
Гайка М16х1, 5
Заводський номер
251649
Кількість на модель
2
№
27
Назва деталі
Болт TEM3012-6gx__NT__2__
Заводський номер
1/55404/21
Кількість на модель
6
№
30
Назва деталі
Болт TTRM10x1,25-6gx35
Заводський номер
1/55405/21
Кількість на модель
24
№
32
Назва деталі
Болт M12x1,25-6gx40
Заводський номер
1/55406/21
Кількість на модель
8
№
33
Назва деталі
Болт M16x1,5-6gx55
Заводський номер
1/59810/21
Кількість на модель
2
№
34
Назва деталі
Болт M16x1,5-6gx100
Заводський номер
1/59816/21
Кількість на модель
2
№
37
Назва деталі
Гайка М12х1,25-6Н
Заводський номер
1/61015/11
Кількість на модель
38
№
40
Назва деталі
Гайка М16х1,5-6Н
Заводський номер
1/21641/11
Кількість на модель
3
№
41
Назва деталі
Плоска шайба 16х28
Заводський номер
1/05202/01
Кількість на модель
8
№
43
Назва деталі
Плоска шайба 17х55
Заводський номер
853617
Кількість на модель
20
№
45
Назва деталі
Пружинна шайба
Заводський номер
1/05170/77
Кількість на модель
38
№
47
Назва деталі
Пружинна шайба
Заводський номер
1/05172/77
Кількість на модель
3
№
48
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Передня опора з подушками у зборі | 4308-1001009 | 1 | 1 | 1 | |||
| 3 | Кронштейн задньої опори в зборі | 4308-1001048 | 2 | 2 | 3 | |||
| 5 | Кронштейн опорної стійки | 4308-1001173 | 2 | 2 | 5 | |||
| 8 | Права передня опора | 4308-1001016 | 1 | 1 | 8 | |||
| 10 | Стійка передньої опори, ліва | 4308-1001017 | 1 | 1 | 10 | |||
| 11 | Кронштейн передньої опори | 4308-1001018 | 2 | 2 | 11 | |||
| 12 | Опорна шайба | 53205-1001071 | 8 | 8 | 12 | |||
| 16 | Балка опорної опори | 4308-1001171 | 1 | 1 | 16 | |||
| 18 | Подушка опорної опори силового агрегату | 5320-1001179 | 1 | 1 | 18 | |||
| 19 | Накладка подушки опорної опори силового агрегату | 5320-1001187 | 1 | 1 | 19 | |||
| 20 | Обойма опорної подушки силового агрегату | 54112-1001185 | 1 | 1 | 20 | |||
| 21 | Шпилька | 4308-1001151 | 1 | 1 | 21 | |||
| 26 | Гайка М12х1,25-6Н | 251647 | 2 | 2 | 26 | |||
| 27 | Гайка М16х1, 5 | 251649 | 2 | 2 | 27 | |||
| 30 | Болт TEM3012-6gx__NT__2__ | 1/55404/21 | 6 | 6 | 30 | |||
| 32 | Болт TTRM10x1,25-6gx35 | 1/55405/21 | 24 | 24 | 32 | |||
| 33 | Болт M12x1,25-6gx40 | 1/55406/21 | 8 | 8 | 33 | |||
| 34 | Болт M16x1,5-6gx55 | 1/59810/21 | 2 | 2 | 34 | |||
| 37 | Болт M16x1,5-6gx100 | 1/59816/21 | 2 | 2 | 37 | |||
| 40 | Гайка М12х1,25-6Н | 1/61015/11 | 38 | 38 | 40 | |||
| 41 | Гайка М16х1,5-6Н | 1/21641/11 | 3 | 3 | 41 | |||
| 43 | Плоска шайба 16х28 | 1/05202/01 | 8 | 8 | 43 | |||
| 45 | Плоска шайба 17х55 | 853617 | 20 | 20 | 45 | |||
| 47 | Пружинна шайба | 1/05170/77 | 38 | 38 | 47 | |||
| 48 | Пружинна шайба | 1/05172/77 | 3 | 3 | 48 |
