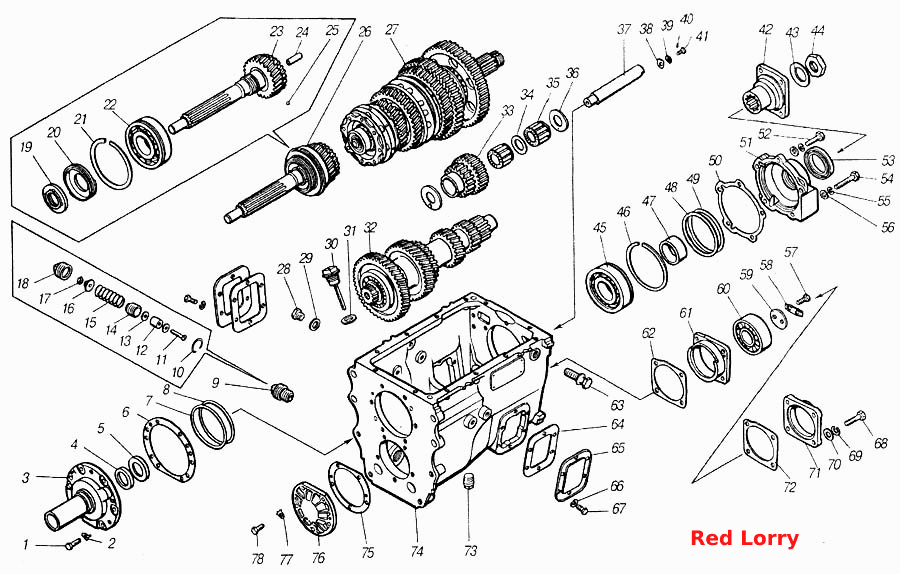

Коробка передач
100%
Назва деталі
Болт TEM10x 1,25-6gx20
Заводський номер
1/59705/21
Кількість на модель
1
№
Назва деталі
Різьбова пробка індикатора рівня масла (456623099)
Заводський номер
14-1701442
Кількість на модель
1
№
Назва деталі
Пружина
Заводський номер
14-1701245
Кількість на модель
1
№
Назва деталі
Пружина
Заводський номер
14-170245
Кількість на модель
1
№
Назва деталі
Пружина манжети
Заводський номер
14-1701346
Кількість на модель
1
№
Назва деталі
Пружина манжети
Заводський номер
864179
Кількість на модель
1
№
Назва деталі
Штифт індикатора рівня масла
Заводський номер
14-1701444
Кількість на модель
1
№
Назва деталі
Шайба упорної блоки зубчастих коліс
Заводський номер
14-1701087
Кількість на модель
2
№
Назва деталі
Штифт упорної шайби
Заводський номер
14-1701088
Кількість на модель
2
№
Назва деталі
Штифт-заглушка
Заводський номер
870754
Кількість на модель
1
№
Назва деталі
Заглушка КГ 1/8" масляного каналу
Заводський номер
870884
Кількість на модель
1
№
Назва деталі
Кульковий підшипник
Заводський номер
864709
Кількість на модель
1
№
Назва деталі
Манжета в зборі
Заводський номер
864181
Кількість на модель
1
№
Назва деталі
Чашкоподібна заглушка
Заводський номер
1/43290/07
Кількість на модель
2
№
Назва деталі
Картер коробки передач у зборі
Заводський номер
14-1701010
Кількість на модель
1
№
Назва деталі
Кришка заднього підшипника вторинного вала з манжетою у зборі
Заводський номер
141-1701201-10
Кількість на модель
1
№
Назва деталі
Кришка підшипника первинного в зборі
Заводський номер
14-1701039
Кількість на модель
1
№
Назва деталі
Магніт у комплекті з основою
Заводський номер
14-1701308
Кількість на модель
1
№
Назва деталі
Манжета
Заводський номер
14-1701342
Кількість на модель
1
№
Назва деталі
Манжета
Заводський номер
14-1701233-01
Кількість на модель
1
№
Назва деталі
Манжета
Заводський номер
14-1170244-01
Кількість на модель
1
№
Назва деталі
Манжета в зборі
Заводський номер
14-1701340
Кількість на модель
1
№
Назва деталі
Болт M10x1,25-6gx30
Заводський номер
1/13069/21
Кількість на модель
6
№
1
Назва деталі
Замкова шайба
Заводський номер
870851
Кількість на модель
6
№
2
Назва деталі
Кришка заднього підшипника первинного вала
Заводський номер
14-1701040
Кількість на модель
1
№
3
Назва деталі
Манжета
Заводський номер
14-1701230-01
Кількість на модель
1
№
4
Назва деталі
Манжета з пружиною в зборі (456621937)
Заводський номер
14-1101238-01
Кількість на модель
1
№
5
Назва деталі
Прокладка кришки
Заводський номер
14-1701042
Кількість на модель
1
№
6
Назва деталі
Регулювальна прокладка
Заводський номер
14-1701035
Кількість на модель
1
№
7
Назва деталі
Регулювальна прокладка
Заводський номер
14-1701036
Кількість на модель
№
8
Назва деталі
Зливний корок з магнітом
Заводський номер
14-1701306
Кількість на модель
1
№
9
Назва деталі
Магнітне запірне кільце
Заводський номер
14-1701315
Кількість на модель
1
№
10
Назва деталі
Гвинт для кріплення магніту
Заводський номер
1/03776/03
Кількість на модель
1
№
11
Назва деталі
Магніт
Заводський номер
14-1701310
Кількість на модель
1
№
12
Назва деталі
Шайба магніту
Заводський номер
870637
Кількість на модель
2
№
13
Назва деталі
Корпус магніту
Заводський номер
14-1701313
Кількість на модель
1
№
14
Назва деталі
Пружинне кільце магніту
Заводський номер
14-1701314
Кількість на модель
7
№
15
Назва деталі
Основа магніту
Заводський номер
14-1701312
Кількість на модель
1
№
16
Назва деталі
Гайка М6-6Н
Заводський номер
1/58962/11
Кількість на модель
1
№
17
Назва деталі
Зливний корок
Заводський номер
14-1701316
Кількість на модель
1
№
18
Назва деталі
Гайка М52х2 кільцева первинного вала
Заводський номер
870512
Кількість на модель
1
№
19
Назва деталі
Маслонагнітальне кільце кришки підшипника первинного вала
Заводський номер
14-1701096
Кількість на модель
1
№
20
Назва деталі
Установлювальне кільце
Заводський номер
14-1701034
Кількість на модель
1
№
21
Назва деталі
Кульковий підшипник заднього первинного вала
Заводський номер
151-701032
Кількість на модель
1
№
22
Назва деталі
Первинний вал коробки передач
Заводський номер
14-1701030
Кількість на модель
1
№
23
Назва деталі
Маслоперепускна втулка
Заводський номер
14-1701043
Кількість на модель
1
№
24
Назва деталі
Кулька-фіксатор
Заводський номер
864711
Кількість на модель
1
№
25
Назва деталі
Вал первинної коробки передач у зборі
Заводський номер
14-1701025
Кількість на модель
1
№
26
Назва деталі
Вторинний вал коробки передач у зборі
Заводський номер
14-1701100
Кількість на модель
1
№
27
Назва деталі
Болт М12х1,25х16 для заглушок різьбових отворів
Заводський номер
1/55400/23
Кількість на модель
6
№
28
Назва деталі
Прокладка пробки 12х1,8х0,5
Заводський номер
1/02826/60
Кількість на модель
6
№
29
Назва деталі
Показник рівня масла
Заводський номер
14-1701440
Кількість на модель
1
№
30
Назва деталі
Ущільнювальна шайба 30х42х2
Заводський номер
870632
Кількість на модель
1
№
31
Назва деталі
Вал проміжної коробки передач у зборі
Заводський номер
14-1701047
Кількість на модель
1
№
32
Назва деталі
Блок шестерень заднього ходу
Заводський номер
14-1701082
Кількість на модель
№
33
Назва деталі
Проміжна втулка підшипників блоку зубчастих коліс
Заводський номер
14-1701184
Кількість на модель
1
№
34
Назва деталі
Роликовий підшипник
Заводський номер
14.1701083
Кількість на модель
2
№
35
Назва деталі
Шайба упорна блоку шестерень з. х.
Заводський номер
14-1701086
Кількість на модель
2
№
36
Назва деталі
Вісь блоку шестерень заднього ходу
Заводський номер
14-1701092
Кількість на модель
1
№
37
Назва деталі
Стопорна шайба
Заводський номер
870862
Кількість на модель
1
№
38
Назва деталі
Пружинна шайба
Заводський номер
1/05168/73
Кількість на модель
1
№
39
Назва деталі
Штифт 3,6х5
Заводський номер
870764
Кількість на модель
1
№
40
Назва деталі
гвинт
Заводський номер
870030
Кількість на модель
1
№
41
Назва деталі
Фланець кріплення кардана
Заводський номер
141-1701240
Кількість на модель
1
№
42
Назва деталі
Шайба-пружина
Заводський номер
14-1701243
Кількість на модель
1
№
43
Назва деталі
Спеціальна гайка М2-6х39Н
Заводський номер
870510
Кількість на модель
1
№
44
Назва деталі
Кульковий підшипник заднього вторинного вала
Заводський номер
14-1701132
Кількість на модель
1
№
45
Назва деталі
Розпірна втулка заднього підшипника
Заводський номер
141-1701242
Кількість на модель
№
47
Назва деталі
Прокладка кришки
Заводський номер
14-1701203
Кількість на модель
1
№
50
Назва деталі
Кришка заднього багажника
Заводський номер
141-1701205
Кількість на модель
1
№
51
Назва деталі
Болт TEM12x1,25-6gx45
Заводський номер
1/55407/21
Кількість на модель
3
№
52
Назва деталі
Манжета 70х92
Заводський номер
864180
Кількість на модель
1
№
53
Назва деталі
Болт M12x1,25-6gx80
Заводський номер
1/55414/21
Кількість на модель
2
№
54
Назва деталі
Пружинна шайба
Заводський номер
1/05170/73
Кількість на модель
4
№
55
Назва деталі
Диск
Заводський номер
1/05200/01
Кількість на модель
5
№
56
Назва деталі
Болт Mx- x
Заводський номер
1/55404/33
Кількість на модель
1
№
57
Назва деталі
Стопорна планка
Заводський номер
14-1701076
Кількість на модель
1
№
58
Назва деталі
Опорна шайба
Заводський номер
14-1701060
Кількість на модель
2
№
59
Назва деталі
Сферичний роликовий підшипник заднього проміжного вала
Заводський номер
14-1701073
Кількість на модель
1
№
60
Назва деталі
Корпус заднього підшипника
Заводський номер
14-1701078
Кількість на модель
1
№
61
Назва деталі
Прокладка
Заводський номер
14-1701075
Кількість на модель
1
№
62
Назва деталі
Болт обода
Заводський номер
14-1701350
Кількість на модель
2
№
63
Назва деталі
Прокладка
Заводський номер
14-1701021
Кількість на модель
2
№
64
Назва деталі
Кришка люка відбору потужності
Заводський номер
14-1701020
Кількість на модель
2
№
65
Назва деталі
Болт M10x1,25-6gx16
Заводський номер
1/59703/21
Кількість на модель
12
№
67
Назва деталі
Болт M1x25-6gx55, __NT__3__12
Заводський номер
1/55409/21
Кількість на модель
4
№
68
Назва деталі
Кришка заднього підшипника проміжного вала
Заводський номер
14-1701074
Кількість на модель
1
№
71
Назва деталі
Зливний корок
Заводський номер
45 9939 1005
Кількість на модель
1
№
73
Назва деталі
Картер коробки передач
Заводський номер
14-1701015
Кількість на модель
1
№
74
Назва деталі
Прокладка
Заводський номер
14-1701069
Кількість на модель
1
№
75
Назва деталі
Кришка переднього підшипника проміжного вала
Заводський номер
14-1701068
Кількість на модель
1
№
76
Назва деталі
Замкова шайба
Заводський номер
870851
Кількість на модель
5
№
77
Назва деталі
Болт TEM10x1,25-6gx25
Заводський номер
1/59707/21
Кількість на модель
5
№
78
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Болт TEM10x 1,25-6gx20 | 1/59705/21 | 1 | 1 | |||||
| Різьбова пробка індикатора рівня масла (456623099) | 14-1701442 | 1 | 1 | |||||
| Пружина | 14-1701245 | 1 | 1 | |||||
| Пружина | 14-170245 | 1 | 1 | |||||
| Пружина манжети | 14-1701346 | 1 | 1 | |||||
| Пружина манжети | 864179 | 1 | 1 | |||||
| Штифт індикатора рівня масла | 14-1701444 | 1 | 1 | |||||
| Шайба упорної блоки зубчастих коліс | 14-1701087 | 2 | 2 | |||||
| Штифт упорної шайби | 14-1701088 | 2 | 2 | |||||
| Штифт-заглушка | 870754 | 1 | 1 | |||||
| Заглушка КГ 1/8" масляного каналу | 870884 | 1 | 1 | |||||
| Кульковий підшипник | 864709 | 1 | 1 | |||||
| Манжета в зборі | 864181 | 1 | 1 | |||||
| Чашкоподібна заглушка | 1/43290/07 | 2 | 2 | |||||
| Картер коробки передач у зборі | 14-1701010 | 1 | 1 | |||||
| Кришка заднього підшипника вторинного вала з манжетою у зборі | 141-1701201-10 | 1 | 1 | |||||
| Кришка підшипника первинного в зборі | 14-1701039 | 1 | 1 | |||||
| Магніт у комплекті з основою | 14-1701308 | 1 | 1 | |||||
| Манжета | 14-1701342 | 1 | 1 | |||||
| Манжета | 14-1701233-01 | 1 | 1 | |||||
| Манжета | 14-1170244-01 | 1 | 1 | |||||
| Манжета в зборі | 14-1701340 | 1 | 1 | |||||
| 1 | Болт M10x1,25-6gx30 | 1/13069/21 | 6 | 6 | 1 | |||
| 2 | Замкова шайба | 870851 | 6 | 6 | 2 | |||
| 3 | Кришка заднього підшипника первинного вала | 14-1701040 | 1 | 1 | 3 | |||
| 4 | Манжета | 14-1701230-01 | 1 | 1 | 4 | |||
| 5 | Манжета з пружиною в зборі (456621937) | 14-1101238-01 | 1 | 1 | 5 | |||
| 6 | Прокладка кришки | 14-1701042 | 1 | 1 | 6 | |||
| 7 | Регулювальна прокладка | 14-1701035 | 1 | 1 | 7 | |||
| 8 | Регулювальна прокладка | 14-1701036 | 8 | |||||
| 9 | Зливний корок з магнітом | 14-1701306 | 1 | 1 | 9 | |||
| 10 | Магнітне запірне кільце | 14-1701315 | 1 | 1 | 10 | |||
| 11 | Гвинт для кріплення магніту | 1/03776/03 | 1 | 1 | 11 | |||
| 12 | Магніт | 14-1701310 | 1 | 1 | 12 | |||
| 13 | Шайба магніту | 870637 | 2 | 2 | 13 | |||
| 14 | Корпус магніту | 14-1701313 | 1 | 1 | 14 | |||
| 15 | Пружинне кільце магніту | 14-1701314 | 7 | 7 | 15 | |||
| 16 | Основа магніту | 14-1701312 | 1 | 1 | 16 | |||
| 17 | Гайка М6-6Н | 1/58962/11 | 1 | 1 | 17 | |||
| 18 | Зливний корок | 14-1701316 | 1 | 1 | 18 | |||
| 19 | Гайка М52х2 кільцева первинного вала | 870512 | 1 | 1 | 19 | |||
| 20 | Маслонагнітальне кільце кришки підшипника первинного вала | 14-1701096 | 1 | 1 | 20 | |||
| 21 | Установлювальне кільце | 14-1701034 | 1 | 1 | 21 | |||
| 22 | Кульковий підшипник заднього первинного вала | 151-701032 | 1 | 1 | 22 | |||
| 23 | Первинний вал коробки передач | 14-1701030 | 1 | 1 | 23 | |||
| 24 | Маслоперепускна втулка | 14-1701043 | 1 | 1 | 24 | |||
| 25 | Кулька-фіксатор | 864711 | 1 | 1 | 25 | |||
| 26 | Вал первинної коробки передач у зборі | 14-1701025 | 1 | 1 | 26 | |||
| 27 | Вторинний вал коробки передач у зборі | 14-1701100 | 1 | 1 | 27 | |||
| 28 | Болт М12х1,25х16 для заглушок різьбових отворів | 1/55400/23 | 6 | 6 | 28 | |||
| 29 | Прокладка пробки 12х1,8х0,5 | 1/02826/60 | 6 | 6 | 29 | |||
| 30 | Показник рівня масла | 14-1701440 | 1 | 1 | 30 | |||
| 31 | Ущільнювальна шайба 30х42х2 | 870632 | 1 | 1 | 31 | |||
| 32 | Вал проміжної коробки передач у зборі | 14-1701047 | 1 | 1 | 32 | |||
| 33 | Блок шестерень заднього ходу | 14-1701082 | 33 | |||||
| 34 | Проміжна втулка підшипників блоку зубчастих коліс | 14-1701184 | 1 | 1 | 34 | |||
| 35 | Роликовий підшипник | 14.1701083 | 2 | 2 | 35 | |||
| 36 | Шайба упорна блоку шестерень з. х. | 14-1701086 | 2 | 2 | 36 | |||
| 37 | Вісь блоку шестерень заднього ходу | 14-1701092 | 1 | 1 | 37 | |||
| 38 | Стопорна шайба | 870862 | 1 | 1 | 38 | |||
| 39 | Пружинна шайба | 1/05168/73 | 1 | 1 | 39 | |||
| 40 | Штифт 3,6х5 | 870764 | 1 | 1 | 40 | |||
| 41 | гвинт | 870030 | 1 | 1 | 41 | |||
| 42 | Фланець кріплення кардана | 141-1701240 | 1 | 1 | 42 | |||
| 43 | Шайба-пружина | 14-1701243 | 1 | 1 | 43 | |||
| 44 | Спеціальна гайка М2-6х39Н | 870510 | 1 | 1 | 44 | |||
| 45 | Кульковий підшипник заднього вторинного вала | 14-1701132 | 1 | 1 | 45 | |||
| 47 | Розпірна втулка заднього підшипника | 141-1701242 | 47 | |||||
| 50 | Прокладка кришки | 14-1701203 | 1 | 1 | 50 | |||
| 51 | Кришка заднього багажника | 141-1701205 | 1 | 1 | 51 | |||
| 52 | Болт TEM12x1,25-6gx45 | 1/55407/21 | 3 | 3 | 52 | |||
| 53 | Манжета 70х92 | 864180 | 1 | 1 | 53 | |||
| 54 | Болт M12x1,25-6gx80 | 1/55414/21 | 2 | 2 | 54 | |||
| 55 | Пружинна шайба | 1/05170/73 | 4 | 4 | 55 | |||
| 56 | Диск | 1/05200/01 | 5 | 5 | 56 | |||
| 57 | Болт Mx- x | 1/55404/33 | 1 | 1 | 57 | |||
| 58 | Стопорна планка | 14-1701076 | 1 | 1 | 58 | |||
| 59 | Опорна шайба | 14-1701060 | 2 | 2 | 59 | |||
| 60 | Сферичний роликовий підшипник заднього проміжного вала | 14-1701073 | 1 | 1 | 60 | |||
| 61 | Корпус заднього підшипника | 14-1701078 | 1 | 1 | 61 | |||
| 62 | Прокладка | 14-1701075 | 1 | 1 | 62 | |||
| 63 | Болт обода | 14-1701350 | 2 | 2 | 63 | |||
| 64 | Прокладка | 14-1701021 | 2 | 2 | 64 | |||
| 65 | Кришка люка відбору потужності | 14-1701020 | 2 | 2 | 65 | |||
| 67 | Болт M10x1,25-6gx16 | 1/59703/21 | 12 | 12 | 67 | |||
| 68 | Болт M1x25-6gx55, __NT__3__12 | 1/55409/21 | 4 | 4 | 68 | |||
| 71 | Кришка заднього підшипника проміжного вала | 14-1701074 | 1 | 1 | 71 | |||
| 73 | Зливний корок | 45 9939 1005 | 1 | 1 | 73 | |||
| 74 | Картер коробки передач | 14-1701015 | 1 | 1 | 74 | |||
| 75 | Прокладка | 14-1701069 | 1 | 1 | 75 | |||
| 76 | Кришка переднього підшипника проміжного вала | 14-1701068 | 1 | 1 | 76 | |||
| 77 | Замкова шайба | 870851 | 5 | 5 | 77 | |||
| 78 | Болт TEM10x1,25-6gx25 | 1/59707/21 | 5 | 5 | 78 |
