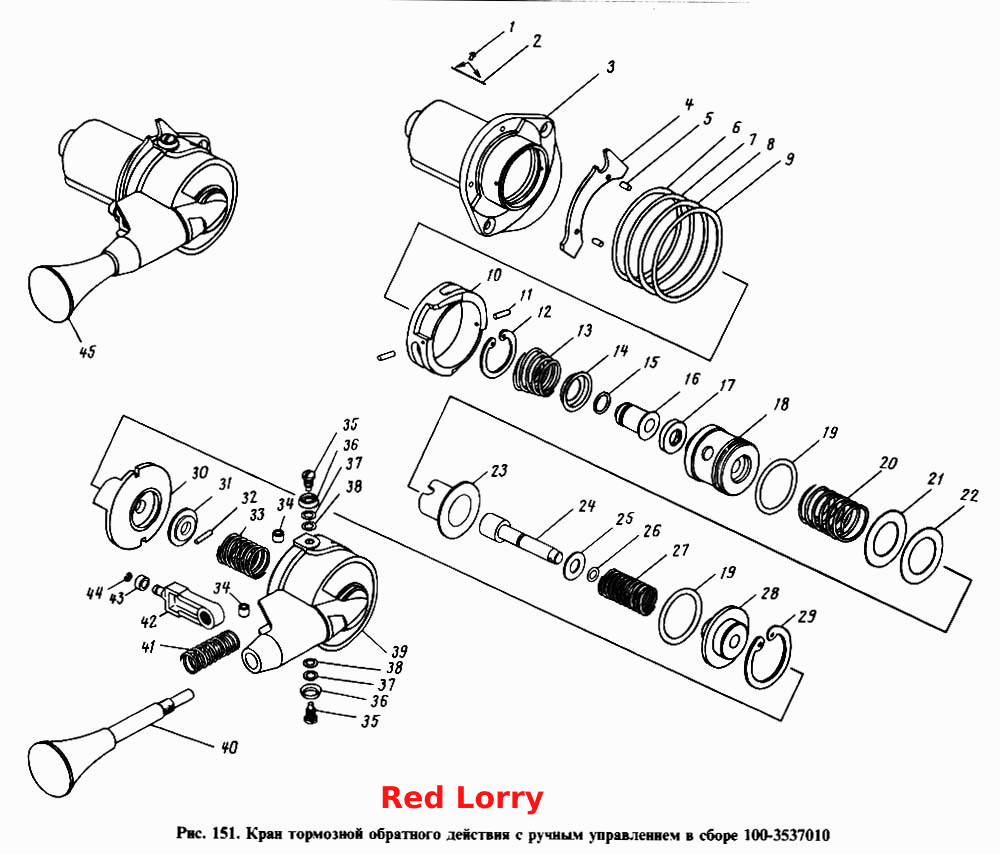

Гальмівний кран з ручним керуванням у зборі
100%
Назва деталі
Гвинт М166-6gх__NT__2__
Заводський номер
1/33013/01
Кількість на модель
2
№
Назва деталі
Гайка М6-6Н
Заводський номер
1/58962/11
Кількість на модель
2
№
Назва деталі
Корпус у зборі
Заводський номер
100-3537014
Кількість на модель
1
№
Назва деталі
Пружинна шайба
Заводський номер
1/05164/77
Кількість на модель
2
№
Назва деталі
Порожниста заклепка
Заводський номер
304183
Кількість на модель
2
№
1
Назва деталі
Табличка
Заводський номер
100-3512099
Кількість на модель
1
№
2
Назва деталі
Корпус
Заводський номер
100-3537020
Кількість на модель
1
№
3
Назва деталі
Стопор
Заводський номер
100-3537027
Кількість на модель
1
№
4
Назва деталі
Штифт
Заводський номер
484103
Кількість на модель
2
№
5
Назва деталі
Диск
Заводський номер
100-3537091
Кількість на модель
1
№
6
Назва деталі
Диск
Заводський номер
100-3537092
Кількість на модель
1
№
7
Назва деталі
Диск
Заводський номер
100-3537093
Кількість на модель
1
№
8
Назва деталі
Диск
Заводський номер
100-3537094
Кількість на модель
1
№
9
Назва деталі
Кільце
Заводський номер
100-3537025
Кількість на модель
1
№
10
Назва деталі
Штифт
Заводський номер
484102
Кількість на модель
2
№
11
Назва деталі
Опорне кільце
Заводський номер
489302
Кількість на модель
1
№
12
Назва деталі
Пружина
Заводський номер
100-3537052
Кількість на модель
1
№
13
Назва деталі
Опорна шайба
Заводський номер
100-3537057
Кількість на модель
1
№
14
Назва деталі
Кільце
Заводський номер
100-3537055
Кількість на модель
1
№
15
Назва деталі
Корпус клапана
Заводський номер
100-3537054
Кількість на модель
1
№
16
Назва деталі
Кільце клапана
Заводський номер
100-3537056
Кількість на модель
1
№
17
Назва деталі
Поршень
Заводський номер
100-3537050
Кількість на модель
1
№
18
Назва деталі
Кільце
Заводський номер
100-3537044
Кількість на модель
1
№
19
Назва деталі
Пружина
Заводський номер
100-3537046
Кількість на модель
1
№
20
Назва деталі
Диск
Заводський номер
100-3537095
Кількість на модель
1
№
21
Назва деталі
Диск
Заводський номер
100-3537097
Кількість на модель
1
№
22
Назва деталі
Тарілка пружини
Заводський номер
100-3537042
Кількість на модель
1
№
23
Назва деталі
Стебло
Заводський номер
100-3537035
Кількість на модель
1
№
24
Назва деталі
Диск
Заводський номер
100-3537043
Кількість на модель
1
№
25
Назва деталі
Кільце 6,07х1,78
Заводський номер
100-3522026
Кількість на модель
1
№
26
Назва деталі
Пружина
Заводський номер
100-3537048
Кількість на модель
1
№
27
Назва деталі
Направляюча
Заводський номер
100-3537040
Кількість на модель
1
№
28
Назва деталі
Опорне кільце
Заводський номер
489301
Кількість на модель
1
№
29
Назва деталі
Направляючий ковпачок
Заводський номер
100-3537031
Кількість на модель
1
№
30
Назва деталі
Диск
Заводський номер
100-3537036
Кількість на модель
1
№
31
Назва деталі
Штифт
Заводський номер
484104
Кількість на модель
1
№
32
Назва деталі
Пружина
Заводський номер
100-3537038
Кількість на модель
1
№
33
Назва деталі
Відеоролик
Заводський номер
100-3537062
Кількість на модель
2
№
34
Назва деталі
Гвинт
Заводський номер
302196
Кількість на модель
2
№
35
Назва деталі
Диск
Заводський номер
100-3537061
Кількість на модель
2
№
36
Назва деталі
Пружинна шайба
Заводський номер
305887
Кількість на модель
2
№
37
Назва деталі
Диск
Заводський номер
305905
Кількість на модель
2
№
38
Назва деталі
Кришка
Заводський номер
100-3537060
Кількість на модель
1
№
39
Назва деталі
Рукоятка в зборі
Заводський номер
100-3537063
Кількість на модель
1
№
40
Назва деталі
Пружина
Заводський номер
100-3537068
Кількість на модель
1
№
41
Назва деталі
Направляюча
Заводський номер
100-3537066
Кількість на модель
1
№
42
Назва деталі
Втулка
Заводський номер
100-3537067
Кількість на модель
1
№
43
Назва деталі
Опорне кільце
Заводський номер
489326
Кількість на модель
1
№
44
Назва деталі
Гальмівний кран зворотної дії з ручним керуванням
Заводський номер
100-3537010
Кількість на модель
1
№
45
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гвинт М166-6gх__NT__2__ | 1/33013/01 | 2 | 2 | |||||
| Гайка М6-6Н | 1/58962/11 | 2 | 2 | |||||
| Корпус у зборі | 100-3537014 | 1 | 1 | |||||
| Пружинна шайба | 1/05164/77 | 2 | 2 | |||||
| 1 | Порожниста заклепка | 304183 | 2 | 2 | 1 | |||
| 2 | Табличка | 100-3512099 | 1 | 1 | 2 | |||
| 3 | Корпус | 100-3537020 | 1 | 1 | 3 | |||
| 4 | Стопор | 100-3537027 | 1 | 1 | 4 | |||
| 5 | Штифт | 484103 | 2 | 2 | 5 | |||
| 6 | Диск | 100-3537091 | 1 | 1 | 6 | |||
| 7 | Диск | 100-3537092 | 1 | 1 | 7 | |||
| 8 | Диск | 100-3537093 | 1 | 1 | 8 | |||
| 9 | Диск | 100-3537094 | 1 | 1 | 9 | |||
| 10 | Кільце | 100-3537025 | 1 | 1 | 10 | |||
| 11 | Штифт | 484102 | 2 | 2 | 11 | |||
| 12 | Опорне кільце | 489302 | 1 | 1 | 12 | |||
| 13 | Пружина | 100-3537052 | 1 | 1 | 13 | |||
| 14 | Опорна шайба | 100-3537057 | 1 | 1 | 14 | |||
| 15 | Кільце | 100-3537055 | 1 | 1 | 15 | |||
| 16 | Корпус клапана | 100-3537054 | 1 | 1 | 16 | |||
| 17 | Кільце клапана | 100-3537056 | 1 | 1 | 17 | |||
| 18 | Поршень | 100-3537050 | 1 | 1 | 18 | |||
| 19 | Кільце | 100-3537044 | 1 | 1 | 19 | |||
| 20 | Пружина | 100-3537046 | 1 | 1 | 20 | |||
| 21 | Диск | 100-3537095 | 1 | 1 | 21 | |||
| 22 | Диск | 100-3537097 | 1 | 1 | 22 | |||
| 23 | Тарілка пружини | 100-3537042 | 1 | 1 | 23 | |||
| 24 | Стебло | 100-3537035 | 1 | 1 | 24 | |||
| 25 | Диск | 100-3537043 | 1 | 1 | 25 | |||
| 26 | Кільце 6,07х1,78 | 100-3522026 | 1 | 1 | 26 | |||
| 27 | Пружина | 100-3537048 | 1 | 1 | 27 | |||
| 28 | Направляюча | 100-3537040 | 1 | 1 | 28 | |||
| 29 | Опорне кільце | 489301 | 1 | 1 | 29 | |||
| 30 | Направляючий ковпачок | 100-3537031 | 1 | 1 | 30 | |||
| 31 | Диск | 100-3537036 | 1 | 1 | 31 | |||
| 32 | Штифт | 484104 | 1 | 1 | 32 | |||
| 33 | Пружина | 100-3537038 | 1 | 1 | 33 | |||
| 34 | Відеоролик | 100-3537062 | 2 | 2 | 34 | |||
| 35 | Гвинт | 302196 | 2 | 2 | 35 | |||
| 36 | Диск | 100-3537061 | 2 | 2 | 36 | |||
| 37 | Пружинна шайба | 305887 | 2 | 2 | 37 | |||
| 38 | Диск | 305905 | 2 | 2 | 38 | |||
| 39 | Кришка | 100-3537060 | 1 | 1 | 39 | |||
| 40 | Рукоятка в зборі | 100-3537063 | 1 | 1 | 40 | |||
| 41 | Пружина | 100-3537068 | 1 | 1 | 41 | |||
| 42 | Направляюча | 100-3537066 | 1 | 1 | 42 | |||
| 43 | Втулка | 100-3537067 | 1 | 1 | 43 | |||
| 44 | Опорне кільце | 489326 | 1 | 1 | 44 | |||
| 45 | Гальмівний кран зворотної дії з ручним керуванням | 100-3537010 | 1 | 1 | 45 |
