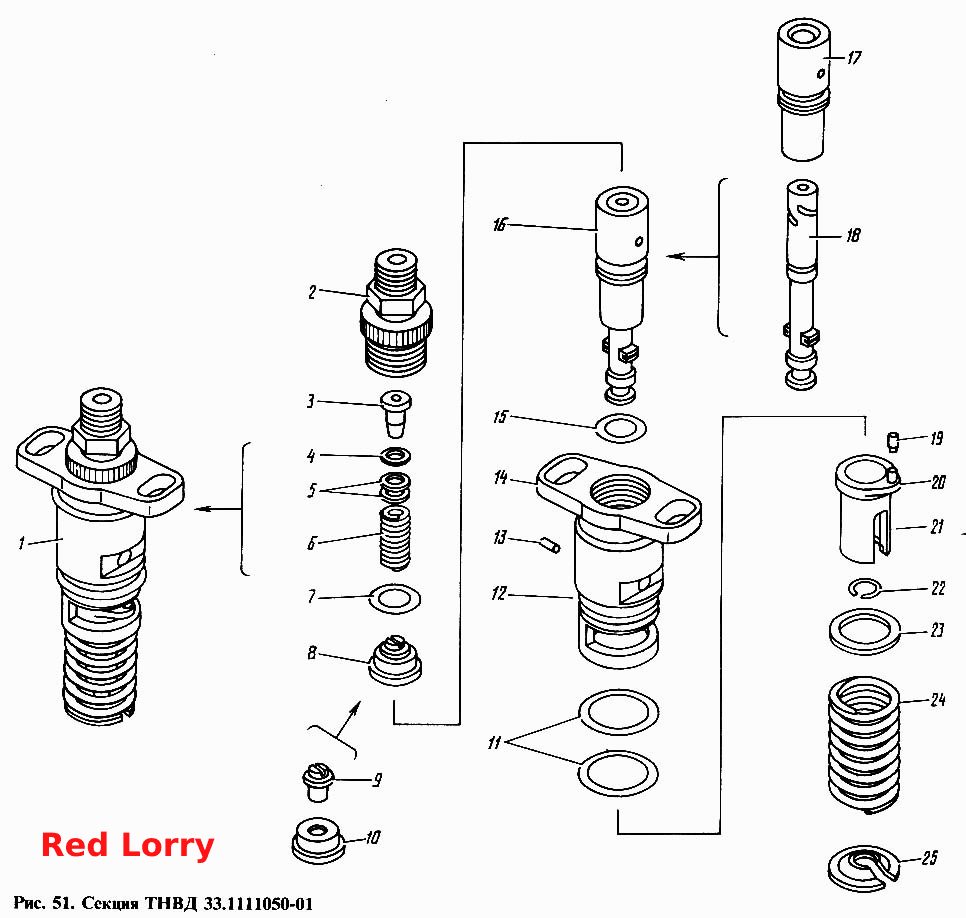

Секція ТНВД
100%
Назва деталі
Секція ТНВД у зборі
Заводський номер
33.1111050-01
Кількість на модель
8
№
1
Назва деталі
Штуцер паливного насоса
Заводський номер
33-1111118-10
Кількість на модель
1
№
2
Назва деталі
Опора пружини
Заводський номер
33.1111113
Кількість на модель
1
№
3
Назва деталі
Регулювальна шайба пружини нагнітального клапана
Заводський номер
870618
Кількість на модель
2
№
4
Назва деталі
Регулювальна шайба діаметром 6
Заводський номер
870624
Кількість на модель
4
№
5
Назва деталі
Пружина нагнітального клапана
Заводський номер
33-1111108
Кількість на модель
1
№
6
Назва деталі
Ущільнювальне кільце
Заводський номер
33.1111259
Кількість на модель
1
№
7
Назва деталі
Нагнітальний клапан у зборі
Заводський номер
33.1111102-10
Кількість на модель
1
№
8
Назва деталі
Нагнітальний клапан
Заводський номер
33-1111106
Кількість на модель
1
№
9
Назва деталі
Сідло
Заводський номер
33-1111104-10
Кількість на модель
1
№
10
Назва деталі
Ущільнювальне кільце
Заводський номер
33.1111069
Кількість на модель
2
№
11
Назва деталі
Корпус секції зі штифтом у зборі
Заводський номер
33-1111051
Кількість на модель
1
№
12
Назва деталі
Установчий штифт
Заводський номер
870723
Кількість на модель
1
№
13
Назва деталі
Корпус секції з фланцем у зборі
Заводський номер
33-1111053
Кількість на модель
1
№
14
Назва деталі
Ущільнювальне кільце втулки плунжера
Заводський номер
33-1111083
Кількість на модель
1
№
15
Назва деталі
Плунжерна пара
Заводський номер
33-1111074-01
Кількість на модель
1
№
16
Назва деталі
Втулка
Заводський номер
33-1111078-01
Кількість на модель
1
№
17
Назва деталі
Плунжер
Заводський номер
33-1111076-01
Кількість на модель
1
№
18
Назва деталі
Стопорне кільце
Заводський номер
33-1111067
Кількість на модель
1
№
19
Назва деталі
Поворотна втулка
Заводський номер
33-1111064
Кількість на модель
1
№
20
Назва деталі
Поворотна втулка з віссю
Заводський номер
33.1111060-10
Кількість на модель
1
№
21
Назва деталі
Стопорне кільце
Заводський номер
33.1111070
Кількість на модель
1
№
22
Назва деталі
Шайба діаметром 19 для пружини штовхача
Заводський номер
870622
Кількість на модель
1
№
23
Назва деталі
Пружина штовхача
Заводський номер
33.1111148
Кількість на модель
1
№
24
Назва деталі
Тарілка пружини штовхача
Заводський номер
33.1111151
Кількість на модель
1
№
25
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Секція ТНВД у зборі | 33.1111050-01 | 8 | 8 | 1 | |||
| 2 | Штуцер паливного насоса | 33-1111118-10 | 1 | 1 | 2 | |||
| 3 | Опора пружини | 33.1111113 | 1 | 1 | 3 | |||
| 4 | Регулювальна шайба пружини нагнітального клапана | 870618 | 2 | 2 | 4 | |||
| 5 | Регулювальна шайба діаметром 6 | 870624 | 4 | 4 | 5 | |||
| 6 | Пружина нагнітального клапана | 33-1111108 | 1 | 1 | 6 | |||
| 7 | Ущільнювальне кільце | 33.1111259 | 1 | 1 | 7 | |||
| 8 | Нагнітальний клапан у зборі | 33.1111102-10 | 1 | 1 | 8 | |||
| 9 | Нагнітальний клапан | 33-1111106 | 1 | 1 | 9 | |||
| 10 | Сідло | 33-1111104-10 | 1 | 1 | 10 | |||
| 11 | Ущільнювальне кільце | 33.1111069 | 2 | 2 | 11 | |||
| 12 | Корпус секції зі штифтом у зборі | 33-1111051 | 1 | 1 | 12 | |||
| 13 | Установчий штифт | 870723 | 1 | 1 | 13 | |||
| 14 | Корпус секції з фланцем у зборі | 33-1111053 | 1 | 1 | 14 | |||
| 15 | Ущільнювальне кільце втулки плунжера | 33-1111083 | 1 | 1 | 15 | |||
| 16 | Плунжерна пара | 33-1111074-01 | 1 | 1 | 16 | |||
| 17 | Втулка | 33-1111078-01 | 1 | 1 | 17 | |||
| 18 | Плунжер | 33-1111076-01 | 1 | 1 | 18 | |||
| 19 | Стопорне кільце | 33-1111067 | 1 | 1 | 19 | |||
| 20 | Поворотна втулка | 33-1111064 | 1 | 1 | 20 | |||
| 21 | Поворотна втулка з віссю | 33.1111060-10 | 1 | 1 | 21 | |||
| 22 | Стопорне кільце | 33.1111070 | 1 | 1 | 22 | |||
| 23 | Шайба діаметром 19 для пружини штовхача | 870622 | 1 | 1 | 23 | |||
| 24 | Пружина штовхача | 33.1111148 | 1 | 1 | 24 | |||
| 25 | Тарілка пружини штовхача | 33.1111151 | 1 | 1 | 25 |
