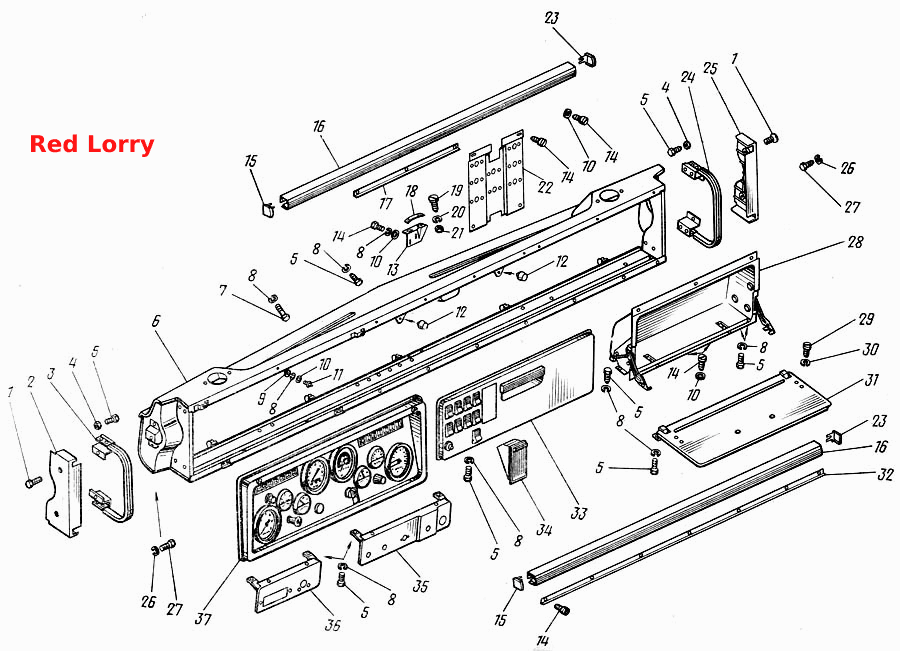

Монтаж та кріплення панелі приладів 4310-5300023МЧ
100%
Назва деталі
Гвинт М166-6gх__NT__2__
Заводський номер
1/33130/01
Кількість на модель
4
№
1
Назва деталі
Бічна накладка, ліва {а}
Заводський номер
5320-5325113
Кількість на модель
1
№
2
Назва деталі
Ліва ручка у зборі
Заводський номер
5320-8202201
Кількість на модель
1
№
3
Назва деталі
-
Заводський номер
251644
Кількість на модель
8
№
4
Назва деталі
Болт TEM126-6gx__NT__2__
Заводський номер
1/09020/21
Кількість на модель
29
№
5
Назва деталі
Приладова панель у зборі
Заводський номер
5320-5325010
Кількість на модель
1
№
6
Назва деталі
Болт M6
Заводський номер
1/09026/21
Кількість на модель
2
№
7
Назва деталі
Пружинна шайба
Заводський номер
1/05164/77
Кількість на модель
26
№
8
Назва деталі
Гайка М6-6Н
Заводський номер
1/58962/11
Кількість на модель
1
№
9
Назва деталі
Плоска шайба 6х12х1, 5
Заводський номер
1/05194/01
Кількість на модель
8
№
10
Назва деталі
Фіксатор
Заводський номер
5320-3805131
Кількість на модель
1
№
11
Назва деталі
Буфер
Заводський номер
5320-8401296
Кількість на модель
2
№
12
Назва деталі
Кронштейн пружини
Заводський номер
5320-5325183
Кількість на модель
1
№
13
Назва деталі
Гвинт М166х__NT__2__
Заводський номер
1/03767/01
Кількість на модель
18
№
14
Назва деталі
Заглушка торцевої окантовки, ліва
Заводський номер
5320-5325171
Кількість на модель
2
№
15
Назва деталі
Окантовка приладової панелі
Заводський номер
5320-5325163
Кількість на модель
2
№
16
Назва деталі
Верхня окантовка
Заводський номер
5320-5325165
Кількість на модель
1
№
17
Назва деталі
Пружина засувки
Заводський номер
5320-5325185
Кількість на модель
1
№
18
Назва деталі
Гвинт М84-6gх__NT__2__
Заводський номер
1/32718/01
Кількість на модель
2
№
19
Назва деталі
Пружинна шайба
Заводський номер
1/11953/77
Кількість на модель
2
№
20
Назва деталі
Гайка
Заводський номер
1/07940/11
Кількість на модель
2
№
21
Назва деталі
Кронштейн запобіжників
Заводський номер
5320-3722503
Кількість на модель
1
№
22
Назва деталі
Права торцева заглушка окантовки
Заводський номер
5320-5325170
Кількість на модель
2
№
23
Назва деталі
Права ручка у зборі
Заводський номер
5320-8202200
Кількість на модель
1
№
24
Назва деталі
Права бічна накладка
Заводський номер
5320-5325112
Кількість на модель
1
№
25
Назва деталі
Пружинна шайба
Заводський номер
1/05166/77
Кількість на модель
2
№
26
Назва деталі
Болт M8-6gх14
Заводський номер
1/60431/21
Кількість на модель
2
№
27
Назва деталі
Речовий ящик у зборі
Заводський номер
5320-5303012
Кількість на модель
1
№
28
Назва деталі
Гвинт М105-6gх__NT__2__
Заводський номер
1/32739/01
Кількість на модель
4
№
29
Назва деталі
Пружинна шайба
Заводський номер
1/11954/77
Кількість на модель
4
№
30
Назва деталі
Дверцята в зборі
Заводський номер
5320-5303020
Кількість на модель
1
№
31
Назва деталі
Нижня окантовка
Заводський номер
5320-5325167
Кількість на модель
1
№
32
Назва деталі
Панель вимикачів у зборі
Заводський номер
4310-3710428
Кількість на модель
1
№
33
Назва деталі
Передня попільничка у зборі
Заводський номер
5320-8203010
Кількість на модель
1
№
34
Назва деталі
Нижній довгий щиток у зборі
Заводський номер
5320-5325130
Кількість на модель
1
№
35
Назва деталі
Нижній короткий щиток приладової панелі
Заводський номер
5320-5325132
Кількість на модель
1
№
36
Назва деталі
Приладова панель у зборі
Заводський номер
4310-3805010-14
Кількість на модель
1
№
37
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гвинт М166-6gх__NT__2__ | 1/33130/01 | 4 | 4 | 1 | |||
| 2 | Бічна накладка, ліва {а} | 5320-5325113 | 1 | 1 | 2 | |||
| 3 | Ліва ручка у зборі | 5320-8202201 | 1 | 1 | 3 | |||
| 4 | - | 251644 | 8 | 8 | 4 | |||
| 5 | Болт TEM126-6gx__NT__2__ | 1/09020/21 | 29 | 29 | 5 | |||
| 6 | Приладова панель у зборі | 5320-5325010 | 1 | 1 | 6 | |||
| 7 | Болт M6 | 1/09026/21 | 2 | 2 | 7 | |||
| 8 | Пружинна шайба | 1/05164/77 | 26 | 26 | 8 | |||
| 9 | Гайка М6-6Н | 1/58962/11 | 1 | 1 | 9 | |||
| 10 | Плоска шайба 6х12х1, 5 | 1/05194/01 | 8 | 8 | 10 | |||
| 11 | Фіксатор | 5320-3805131 | 1 | 1 | 11 | |||
| 12 | Буфер | 5320-8401296 | 2 | 2 | 12 | |||
| 13 | Кронштейн пружини | 5320-5325183 | 1 | 1 | 13 | |||
| 14 | Гвинт М166х__NT__2__ | 1/03767/01 | 18 | 18 | 14 | |||
| 15 | Заглушка торцевої окантовки, ліва | 5320-5325171 | 2 | 2 | 15 | |||
| 16 | Окантовка приладової панелі | 5320-5325163 | 2 | 2 | 16 | |||
| 17 | Верхня окантовка | 5320-5325165 | 1 | 1 | 17 | |||
| 18 | Пружина засувки | 5320-5325185 | 1 | 1 | 18 | |||
| 19 | Гвинт М84-6gх__NT__2__ | 1/32718/01 | 2 | 2 | 19 | |||
| 20 | Пружинна шайба | 1/11953/77 | 2 | 2 | 20 | |||
| 21 | Гайка | 1/07940/11 | 2 | 2 | 21 | |||
| 22 | Кронштейн запобіжників | 5320-3722503 | 1 | 1 | 22 | |||
| 23 | Права торцева заглушка окантовки | 5320-5325170 | 2 | 2 | 23 | |||
| 24 | Права ручка у зборі | 5320-8202200 | 1 | 1 | 24 | |||
| 25 | Права бічна накладка | 5320-5325112 | 1 | 1 | 25 | |||
| 26 | Пружинна шайба | 1/05166/77 | 2 | 2 | 26 | |||
| 27 | Болт M8-6gх14 | 1/60431/21 | 2 | 2 | 27 | |||
| 28 | Речовий ящик у зборі | 5320-5303012 | 1 | 1 | 28 | |||
| 29 | Гвинт М105-6gх__NT__2__ | 1/32739/01 | 4 | 4 | 29 | |||
| 30 | Пружинна шайба | 1/11954/77 | 4 | 4 | 30 | |||
| 31 | Дверцята в зборі | 5320-5303020 | 1 | 1 | 31 | |||
| 32 | Нижня окантовка | 5320-5325167 | 1 | 1 | 32 | |||
| 33 | Панель вимикачів у зборі | 4310-3710428 | 1 | 1 | 33 | |||
| 34 | Передня попільничка у зборі | 5320-8203010 | 1 | 1 | 34 | |||
| 35 | Нижній довгий щиток у зборі | 5320-5325130 | 1 | 1 | 35 | |||
| 36 | Нижній короткий щиток приладової панелі | 5320-5325132 | 1 | 1 | 36 | |||
| 37 | Приладова панель у зборі | 4310-3805010-14 | 1 | 1 | 37 |
