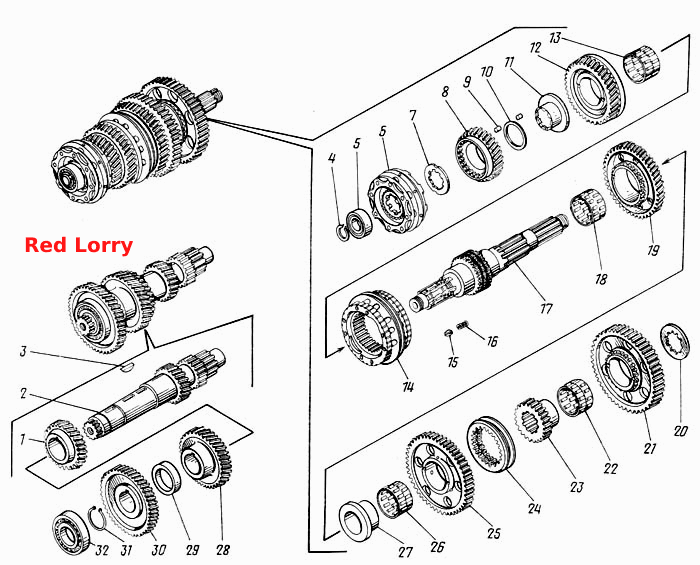

Вали та шестерні коробки передач
100%
Назва деталі
Каретка синхронізатора другої та третьої передач
Заводський номер
14.1701155
Кількість на модель
1
№
Назва деталі
Шестерня третьої передачі вторинного вала
Заводський номер
14.1701131
Кількість на модель
1
№
Назва деталі
Кулька-фіксатор
Заводський номер
864711
Кількість на модель
4
№
Назва деталі
Сухар фіксатора синхронізатора четвертої та п'ятої передач
Заводський номер
14.1701171
Кількість на модель
8
№
Назва деталі
Пружина фіксатора синхронізатора 4-ї та 5-ї передач
Заводський номер
14.1701191
Кількість на модель
8
№
Назва деталі
Пружина фіксатора синхронізатора
Заводський номер
14.1701170
Кількість на модель
4
№
Назва деталі
Штифт фіксатора синхронізатора другої та третьої передач
Заводський номер
14.1701174
Кількість на модель
4
№
Назва деталі
Пальцева засувка синхронізатора четвертої та п'ятої передач
Заводський номер
14.1701173
Кількість на модель
8
№
Назва деталі
Пальцева засувка синхронізатора другої та третьої передач
Заводський номер
14.1701172
Кількість на модель
8
№
Назва деталі
Фрикційне кільце синхронізатора п'ятої передачі
Заводський номер
14.1701159
Кількість на модель
1
№
Назва деталі
Фрикційне кільце синхронізатора четвертої передачі
Заводський номер
14.1701158
Кількість на модель
1
№
Назва деталі
Фрикційне кільце синхронізатора третьої передачі
Заводський номер
14.1701164
Кількість на модель
1
№
Назва деталі
Фрикційне кільце синхронізатора другої передачі
Заводський номер
14.1701157
Кількість на модель
1
№
Назва деталі
Конусне кільце шестерні третьої передачі
Заводський номер
14.1701290
Кількість на модель
1
№
Назва деталі
Каретка синхронізатора четвертої та п'ятої передач
Заводський номер
14.1701156
Кількість на модель
1
№
Назва деталі
Шестерня третьої передачі проміжного вала
Заводський номер
14.1701051
Кількість на модель
1
№
1
Назва деталі
Проміжний вал коробки передач
Заводський номер
14.1701048
Кількість на модель
1
№
2
Назва деталі
Сегментна шпонка 10х17х55
Заводський номер
870823
Кількість на модель
3
№
3
Назва деталі
Кільце В13941-86 ГОСТ40
Заводський номер
14.1701067
Кількість на модель
1
№
4
Назва деталі
Передній роликовий підшипник вторинного вала
Заводський номер
14.1701190-01
Кількість на модель
1
№
5
Назва деталі
Синхронізатор четвертої та п'ятої передач у зборі
Заводський номер
14.1701151
Кількість на модель
1
№
6
Назва деталі
Шайба упору шестерні четвертої передачі вторинного вала
Заводський номер
14.1701144
Кількість на модель
1
№
7
Назва деталі
Шестерня 4-ї передачі
Заводський номер
14,1701115
Кількість на модель
1
№
8
Назва деталі
Ролик х
Заводський номер
14.1701285
Кількість на модель
88
№
9
Назва деталі
Проміжна втулка роликів шестерні четвертої передачі
Заводський номер
14.1701143
Кількість на модель
1
№
10
Назва деталі
Втулка шестерні четвертої передачі вторинного вала
Заводський номер
14.1701139
Кількість на модель
1
№
11
Назва деталі
Шестерня третьої передачі вторинного вала у зборі
Заводський номер
14.1701130
Кількість на модель
1
№
12
Назва деталі
Роликовий підшипник
Заводський номер
14.1701208
Кількість на модель
1
№
13
Назва деталі
Синхронізатор другої та третьої передач у зборі
Заводський номер
14.1701150
Кількість на модель
1
№
14
Назва деталі
Шпонка замкової упорної шайби шестерні четвертої передачі
Заводський номер
14.1701145
Кількість на модель
1
№
15
Назва деталі
Пружина замкової шпонки
Заводський номер
14.1701146
Кількість на модель
1
№
16
Назва деталі
Вторинний вал коробки передач
Заводський номер
14.1701105
Кількість на модель
1
№
17
Назва деталі
Шестерня другої передачі вторинного вала
Заводський номер
14.1701127
Кількість на модель
1
№
19
Назва деталі
Шайба упорної шестерні першої передачі
Заводський номер
14.1701122
Кількість на модель
1
№
20
Назва деталі
Шестерня першої передачі вторинного вала
Заводський номер
14.1701112
Кількість на модель
1
№
21
Назва деталі
Втулка шестерні першої передачі
Заводський номер
14.1701282
Кількість на модель
1
№
23
Назва деталі
Муфта включення першої передачі та заднього ходу
Заводський номер
14.1701280
Кількість на модель
1
№
24
Назва деталі
Шестерня заднього ходу вторинного вала
Заводський номер
14.1701140
Кількість на модель
1
№
25
Назва деталі
Втулка шестерні заднього ходу вторинного вала
Заводський номер
14.1701278
Кількість на модель
1
№
27
Назва деталі
Шестерня четвертої передачі проміжного вала
Заводський номер
14.1701055
Кількість на модель
1
№
28
Назва деталі
Розпірна втулка шестерні четвертої передачі та приводу проміжного вала
Заводський номер
14.1701062
Кількість на модель
1
№
29
Назва деталі
Шестерня приводу проміжного вала
Заводський номер
14.1701056
Кількість на модель
1
№
30
Назва деталі
Кільце Б65 шестерень проміжного вала
Заводський номер
14.1701063
Кількість на модель
1
№
31
Назва деталі
Передній роликовий підшипник проміжного вала
Заводський номер
14.1701066-01
Кількість на модель
1
№
32
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Каретка синхронізатора другої та третьої передач | 14.1701155 | 1 | 1 | |||||
| Шестерня третьої передачі вторинного вала | 14.1701131 | 1 | 1 | |||||
| Кулька-фіксатор | 864711 | 4 | 4 | |||||
| Сухар фіксатора синхронізатора четвертої та п'ятої передач | 14.1701171 | 8 | 8 | |||||
| Пружина фіксатора синхронізатора 4-ї та 5-ї передач | 14.1701191 | 8 | 8 | |||||
| Пружина фіксатора синхронізатора | 14.1701170 | 4 | 4 | |||||
| Штифт фіксатора синхронізатора другої та третьої передач | 14.1701174 | 4 | 4 | |||||
| Пальцева засувка синхронізатора четвертої та п'ятої передач | 14.1701173 | 8 | 8 | |||||
| Пальцева засувка синхронізатора другої та третьої передач | 14.1701172 | 8 | 8 | |||||
| Фрикційне кільце синхронізатора п'ятої передачі | 14.1701159 | 1 | 1 | |||||
| Фрикційне кільце синхронізатора четвертої передачі | 14.1701158 | 1 | 1 | |||||
| Фрикційне кільце синхронізатора третьої передачі | 14.1701164 | 1 | 1 | |||||
| Фрикційне кільце синхронізатора другої передачі | 14.1701157 | 1 | 1 | |||||
| Конусне кільце шестерні третьої передачі | 14.1701290 | 1 | 1 | |||||
| Каретка синхронізатора четвертої та п'ятої передач | 14.1701156 | 1 | 1 | |||||
| 1 | Шестерня третьої передачі проміжного вала | 14.1701051 | 1 | 1 | 1 | |||
| 2 | Проміжний вал коробки передач | 14.1701048 | 1 | 1 | 2 | |||
| 3 | Сегментна шпонка 10х17х55 | 870823 | 3 | 3 | 3 | |||
| 4 | Кільце В13941-86 ГОСТ40 | 14.1701067 | 1 | 1 | 4 | |||
| 5 | Передній роликовий підшипник вторинного вала | 14.1701190-01 | 1 | 1 | 5 | |||
| 6 | Синхронізатор четвертої та п'ятої передач у зборі | 14.1701151 | 1 | 1 | 6 | |||
| 7 | Шайба упору шестерні четвертої передачі вторинного вала | 14.1701144 | 1 | 1 | 7 | |||
| 8 | Шестерня 4-ї передачі | 14,1701115 | 1 | 1 | 8 | |||
| 9 | Ролик х | 14.1701285 | 88 | 88 | 9 | |||
| 10 | Проміжна втулка роликів шестерні четвертої передачі | 14.1701143 | 1 | 1 | 10 | |||
| 11 | Втулка шестерні четвертої передачі вторинного вала | 14.1701139 | 1 | 1 | 11 | |||
| 12 | Шестерня третьої передачі вторинного вала у зборі | 14.1701130 | 1 | 1 | 12 | |||
| 13 | Роликовий підшипник | 14.1701208 | 1 | 1 | 13 | |||
| 14 | Синхронізатор другої та третьої передач у зборі | 14.1701150 | 1 | 1 | 14 | |||
| 15 | Шпонка замкової упорної шайби шестерні четвертої передачі | 14.1701145 | 1 | 1 | 15 | |||
| 16 | Пружина замкової шпонки | 14.1701146 | 1 | 1 | 16 | |||
| 17 | Вторинний вал коробки передач | 14.1701105 | 1 | 1 | 17 | |||
| 19 | Шестерня другої передачі вторинного вала | 14.1701127 | 1 | 1 | 19 | |||
| 20 | Шайба упорної шестерні першої передачі | 14.1701122 | 1 | 1 | 20 | |||
| 21 | Шестерня першої передачі вторинного вала | 14.1701112 | 1 | 1 | 21 | |||
| 23 | Втулка шестерні першої передачі | 14.1701282 | 1 | 1 | 23 | |||
| 24 | Муфта включення першої передачі та заднього ходу | 14.1701280 | 1 | 1 | 24 | |||
| 25 | Шестерня заднього ходу вторинного вала | 14.1701140 | 1 | 1 | 25 | |||
| 27 | Втулка шестерні заднього ходу вторинного вала | 14.1701278 | 1 | 1 | 27 | |||
| 28 | Шестерня четвертої передачі проміжного вала | 14.1701055 | 1 | 1 | 28 | |||
| 29 | Розпірна втулка шестерні четвертої передачі та приводу проміжного вала | 14.1701062 | 1 | 1 | 29 | |||
| 30 | Шестерня приводу проміжного вала | 14.1701056 | 1 | 1 | 30 | |||
| 31 | Кільце Б65 шестерень проміжного вала | 14.1701063 | 1 | 1 | 31 | |||
| 32 | Передній роликовий підшипник проміжного вала | 14.1701066-01 | 1 | 1 | 32 |
