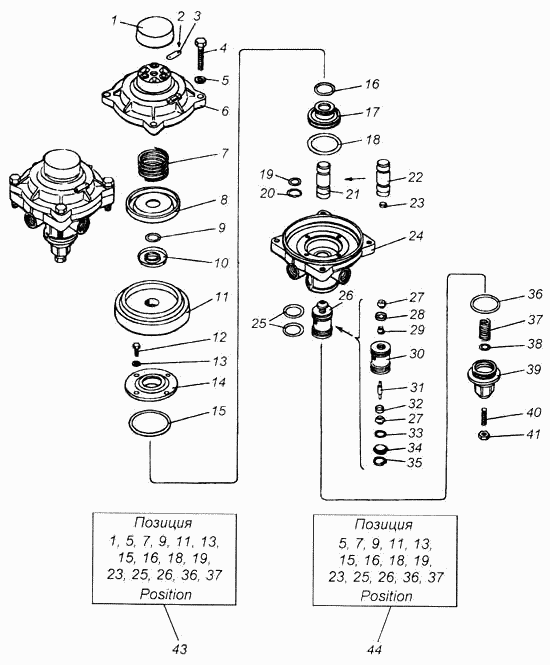

Клапан управління гальмами причепа з однотрубним приводом
100%
Назва деталі
Клапан управління гальмами причепа з оновленим приводом
Заводський номер
100-3522110
Кількість на модель
№
Назва деталі
Ковпак
Заводський номер
100-3522175
Кількість на модель
1
№
1
Назва деталі
Порожниста заклепка
Заводський номер
304183
Кількість на модель
2
№
2
Назва деталі
Табличка
Заводський номер
100-3522099
Кількість на модель
1
№
3
Назва деталі
гвинт
Заводський номер
301544
Кількість на модель
4
№
4
Назва деталі
Пружинна шайба
Заводський номер
305891
Кількість на модель
4
№
5
Назва деталі
Верхня кришка
Заводський номер
100-3522174
Кількість на модель
1
№
6
Назва деталі
Пружина
Заводський номер
100-3522170
Кількість на модель
1
№
7
Назва деталі
Велика шайба діафрагми
Заводський номер
100-3522167
Кількість на модель
1
№
8
Назва деталі
Опорне кільце
Заводський номер
489311
Кількість на модель
1
№
9
Назва деталі
Мала шайба діафрагми
Заводський номер
100-3522166
Кількість на модель
1
№
10
Назва деталі
Діафрагма
Заводський номер
100-3522162-10
Кількість на модель
1
№
11
Назва деталі
гвинт
Заводський номер
201418
Кількість на модель
4
№
12
Назва деталі
Пружинна шайба
Заводський номер
305730
Кількість на модель
4
№
13
Назва деталі
Опора
Заводський номер
100-3522160
Кількість на модель
1
№
14
Назва деталі
Кільце
Заводський номер
100-3522161
Кількість на модель
1
№
15
Назва деталі
Кільце
Заводський номер
100-3522121
Кількість на модель
1
№
16
Назва деталі
Поршень
Заводський номер
100-3522155
Кількість на модель
1
№
17
Назва деталі
Кільце
Заводський номер
100-3522159
Кількість на модель
1
№
18
Назва деталі
Кільце
Заводський номер
100-3522153
Кількість на модель
1
№
19
Назва деталі
Опорне кільце
Заводський номер
489307
Кількість на модель
1
№
20
Назва деталі
Штовхач клапана у зборі
Заводський номер
100-3522150
Кількість на модель
1
№
21
Назва деталі
Штовхач
Заводський номер
100-3522151
Кількість на модель
1
№
22
Назва деталі
Кільце клапана в зборі
Заводський номер
100-3522127
Кількість на модель
1
№
23
Назва деталі
Корпус
Заводський номер
100-3522120
Кількість на модель
1
№
24
Назва деталі
Ущільнювальне кільце
Заводський номер
100-3522137
Кількість на модель
2
№
25
Назва деталі
Клапан у зборі
Заводський номер
100-3522125
Кількість на модель
1
№
26
Назва деталі
Корпус клапана
Заводський номер
100-3522130
Кількість на модель
2
№
27
Назва деталі
Направляюча клапана
Заводський номер
100-3522133
Кількість на модель
1
№
28
Назва деталі
Пружина
Заводський номер
100-3522134
Кількість на модель
1
№
29
Назва деталі
Поршень
Заводський номер
100-3522126
Кількість на модель
1
№
30
Назва деталі
Стрижень клапана
Заводський номер
100-3522131
Кількість на модель
1
№
31
Назва деталі
Кришка клапана
Заводський номер
100-3522135
Кількість на модель
1
№
34
Назва деталі
Опорне кільце
Заводський номер
489323
Кількість на модель
1
№
35
Назва деталі
Кільце
Заводський номер
100-3522143
Кількість на модель
1
№
36
Назва деталі
Пружина
Заводський номер
100-3522138
Кількість на модель
1
№
37
Назва деталі
Тарілка пружини
Заводський номер
100-3522139
Кількість на модель
1
№
38
Назва деталі
Нижня кришка
Заводський номер
100-3522144
Кількість на модель
1
№
39
Назва деталі
Гвинт
Заводський номер
302201
Кількість на модель
1
№
40
Назва деталі
Гайка М10-6Н
Заводський номер
250612
Кількість на модель
1
№
41
Назва деталі
Комплект запчастин (клапан 100-3522110-10)
Заводський номер
100-3522109
Кількість на модель
1
№
43
Назва деталі
Комплект запасних частин
Заводський номер
100-3522109-10
Кількість на модель
1
№
44
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Клапан управління гальмами причепа з оновленим приводом | 100-3522110 | |||||||
| 1 | Ковпак | 100-3522175 | 1 | 1 | 1 | |||
| 2 | Порожниста заклепка | 304183 | 2 | 2 | 2 | |||
| 3 | Табличка | 100-3522099 | 1 | 1 | 3 | |||
| 4 | гвинт | 301544 | 4 | 4 | 4 | |||
| 5 | Пружинна шайба | 305891 | 4 | 4 | 5 | |||
| 6 | Верхня кришка | 100-3522174 | 1 | 1 | 6 | |||
| 7 | Пружина | 100-3522170 | 1 | 1 | 7 | |||
| 8 | Велика шайба діафрагми | 100-3522167 | 1 | 1 | 8 | |||
| 9 | Опорне кільце | 489311 | 1 | 1 | 9 | |||
| 10 | Мала шайба діафрагми | 100-3522166 | 1 | 1 | 10 | |||
| 11 | Діафрагма | 100-3522162-10 | 1 | 1 | 11 | |||
| 12 | гвинт | 201418 | 4 | 4 | 12 | |||
| 13 | Пружинна шайба | 305730 | 4 | 4 | 13 | |||
| 14 | Опора | 100-3522160 | 1 | 1 | 14 | |||
| 15 | Кільце | 100-3522161 | 1 | 1 | 15 | |||
| 16 | Кільце | 100-3522121 | 1 | 1 | 16 | |||
| 17 | Поршень | 100-3522155 | 1 | 1 | 17 | |||
| 18 | Кільце | 100-3522159 | 1 | 1 | 18 | |||
| 19 | Кільце | 100-3522153 | 1 | 1 | 19 | |||
| 20 | Опорне кільце | 489307 | 1 | 1 | 20 | |||
| 21 | Штовхач клапана у зборі | 100-3522150 | 1 | 1 | 21 | |||
| 22 | Штовхач | 100-3522151 | 1 | 1 | 22 | |||
| 23 | Кільце клапана в зборі | 100-3522127 | 1 | 1 | 23 | |||
| 24 | Корпус | 100-3522120 | 1 | 1 | 24 | |||
| 25 | Ущільнювальне кільце | 100-3522137 | 2 | 2 | 25 | |||
| 26 | Клапан у зборі | 100-3522125 | 1 | 1 | 26 | |||
| 27 | Корпус клапана | 100-3522130 | 2 | 2 | 27 | |||
| 28 | Направляюча клапана | 100-3522133 | 1 | 1 | 28 | |||
| 29 | Пружина | 100-3522134 | 1 | 1 | 29 | |||
| 30 | Поршень | 100-3522126 | 1 | 1 | 30 | |||
| 31 | Стрижень клапана | 100-3522131 | 1 | 1 | 31 | |||
| 34 | Кришка клапана | 100-3522135 | 1 | 1 | 34 | |||
| 35 | Опорне кільце | 489323 | 1 | 1 | 35 | |||
| 36 | Кільце | 100-3522143 | 1 | 1 | 36 | |||
| 37 | Пружина | 100-3522138 | 1 | 1 | 37 | |||
| 38 | Тарілка пружини | 100-3522139 | 1 | 1 | 38 | |||
| 39 | Нижня кришка | 100-3522144 | 1 | 1 | 39 | |||
| 40 | Гвинт | 302201 | 1 | 1 | 40 | |||
| 41 | Гайка М10-6Н | 250612 | 1 | 1 | 41 | |||
| 43 | Комплект запчастин (клапан 100-3522110-10) | 100-3522109 | 1 | 1 | 43 | |||
| 44 | Комплект запасних частин | 100-3522109-10 | 1 | 1 | 44 |
