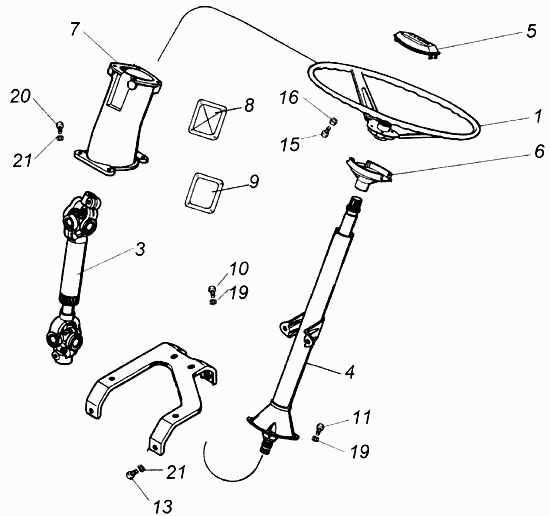

Встановлення колонки рульового управління
100%
Назва деталі
Встановлення колонки рульового управління
Заводський номер
4310-3400014
Кількість на модель
№
Назва деталі
Рульове колесо в зборі
Заводський номер
5320-3402015-02
Кількість на модель
1
№
1
Назва деталі
Кронштейн для кріплення колонки у зборі
Заводський номер
5320-3403009
Кількість на модель
1
№
2
Назва деталі
Карданний вал рульового управління у зборі
Заводський номер
4310-3422010
Кількість на модель
1
№
3
Назва деталі
Колонка рульового управління
Заводський номер
4310-3444010
Кількість на модель
1
№
4
Назва деталі
Верхня кришка рульового колеса
Заводський номер
5320-3402060-02
Кількість на модель
1
№
5
Назва деталі
Нижня кришка рульового колеса
Заводський номер
5320-3402064-02
Кількість на модель
1
№
6
Назва деталі
Фланець кріплення колонки
Заводський номер
5320-3403066
Кількість на модель
1
№
7
Назва деталі
Кришка фланця
Заводський номер
5320-3403068
Кількість на модель
1
№
8
Назва деталі
Прокладка кришки фланця
Заводський номер
5320-3403071
Кількість на модель
1
№
9
Назва деталі
Болт M8-6gх16
Заводський номер
1/60432/21
Кількість на модель
2
№
10
Назва деталі
Болт M8-6gх20
Заводський номер
1/60434/21
Кількість на модель
4
№
11
Назва деталі
Болт M8-6gх45
Заводський номер
1/60441/21
Кількість на модель
2
№
12
Назва деталі
Болт TEM10x 1,25-6gx20
Заводський номер
1/59705/21
Кількість на модель
4
№
13
Назва деталі
Винт М4х6 пробки
Заводський номер
1/03746/01
Кількість на модель
4
№
14
Назва деталі
Гвинт М85-6gх__NT__2__
Заводський номер
1/03892/01
Кількість на модель
2
№
15
Назва деталі
Низька гайка М22х1,5-6Н
Заводський номер
1/07268/21
Кількість на модель
1
№
16
Назва деталі
Гайка М8-6Н
Заводський номер
251645
Кількість на модель
2
№
17
Назва деталі
Пружинна шайба
Заводський номер
1/11953/73
Кількість на модель
4
№
18
Назва деталі
Пружинна шайба
Заводський номер
1/05166/73
Кількість на модель
6
№
19
Назва деталі
Болт TEM10x1,25-6gx25
Заводський номер
1/59707/21
Кількість на модель
4
№
20
Назва деталі
Пружинна шайба
Заводський номер
1/05168/73
Кількість на модель
8
№
21
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення колонки рульового управління | 4310-3400014 | |||||||
| 1 | Рульове колесо в зборі | 5320-3402015-02 | 1 | 1 | 1 | |||
| 2 | Кронштейн для кріплення колонки у зборі | 5320-3403009 | 1 | 1 | 2 | |||
| 3 | Карданний вал рульового управління у зборі | 4310-3422010 | 1 | 1 | 3 | |||
| 4 | Колонка рульового управління | 4310-3444010 | 1 | 1 | 4 | |||
| 5 | Верхня кришка рульового колеса | 5320-3402060-02 | 1 | 1 | 5 | |||
| 6 | Нижня кришка рульового колеса | 5320-3402064-02 | 1 | 1 | 6 | |||
| 7 | Фланець кріплення колонки | 5320-3403066 | 1 | 1 | 7 | |||
| 8 | Кришка фланця | 5320-3403068 | 1 | 1 | 8 | |||
| 9 | Прокладка кришки фланця | 5320-3403071 | 1 | 1 | 9 | |||
| 10 | Болт M8-6gх16 | 1/60432/21 | 2 | 2 | 10 | |||
| 11 | Болт M8-6gх20 | 1/60434/21 | 4 | 4 | 11 | |||
| 12 | Болт M8-6gх45 | 1/60441/21 | 2 | 2 | 12 | |||
| 13 | Болт TEM10x 1,25-6gx20 | 1/59705/21 | 4 | 4 | 13 | |||
| 14 | Винт М4х6 пробки | 1/03746/01 | 4 | 4 | 14 | |||
| 15 | Гвинт М85-6gх__NT__2__ | 1/03892/01 | 2 | 2 | 15 | |||
| 16 | Низька гайка М22х1,5-6Н | 1/07268/21 | 1 | 1 | 16 | |||
| 17 | Гайка М8-6Н | 251645 | 2 | 2 | 17 | |||
| 18 | Пружинна шайба | 1/11953/73 | 4 | 4 | 18 | |||
| 19 | Пружинна шайба | 1/05166/73 | 6 | 6 | 19 | |||
| 20 | Болт TEM10x1,25-6gx25 | 1/59707/21 | 4 | 4 | 20 | |||
| 21 | Пружинна шайба | 1/05168/73 | 8 | 8 | 21 |
