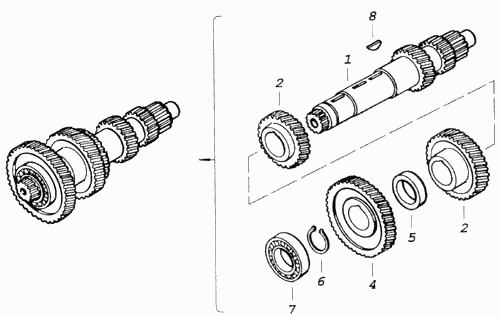

Проміжний вал
100%
Назва деталі
Проміжний вал коробки передач у зборі
Заводський номер
14.1701047
Кількість на модель
№
Назва деталі
Проміжний вал коробки передач
Заводський номер
14.1701048
Кількість на модель
1
№
1
Назва деталі
Шестерня третьої передачі проміжного вала
Заводський номер
14.1701051
Кількість на модель
1
№
2
Назва деталі
Шестерня четвертої передачі проміжного вала
Заводський номер
14.1701055
Кількість на модель
1
№
3
Назва деталі
Шестерня приводу проміжного вала
Заводський номер
14.1701056
Кількість на модель
1
№
4
Назва деталі
Розпірна втулка шестерні четвертої передачі та приводу проміжного вала
Заводський номер
14.1701062
Кількість на модель
1
№
5
Назва деталі
Кільце Б65 шестерень проміжного вала
Заводський номер
14.1701063
Кількість на модель
1
№
6
Назва деталі
Проміжний вал (задня опора)
Заводський номер
12213КМ
Кількість на модель
1
№
7
Назва деталі
Сегментна шпонка 10х17х55
Заводський номер
870823
Кількість на модель
3
№
8
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Проміжний вал коробки передач у зборі | 14.1701047 | |||||||
| 1 | Проміжний вал коробки передач | 14.1701048 | 1 | 1 | 1 | |||
| 2 | Шестерня третьої передачі проміжного вала | 14.1701051 | 1 | 1 | 2 | |||
| 3 | Шестерня четвертої передачі проміжного вала | 14.1701055 | 1 | 1 | 3 | |||
| 4 | Шестерня приводу проміжного вала | 14.1701056 | 1 | 1 | 4 | |||
| 5 | Розпірна втулка шестерні четвертої передачі та приводу проміжного вала | 14.1701062 | 1 | 1 | 5 | |||
| 6 | Кільце Б65 шестерень проміжного вала | 14.1701063 | 1 | 1 | 6 | |||
| 7 | Проміжний вал (задня опора) | 12213КМ | 1 | 1 | 7 | |||
| 8 | Сегментна шпонка 10х17х55 | 870823 | 3 | 3 | 8 |
