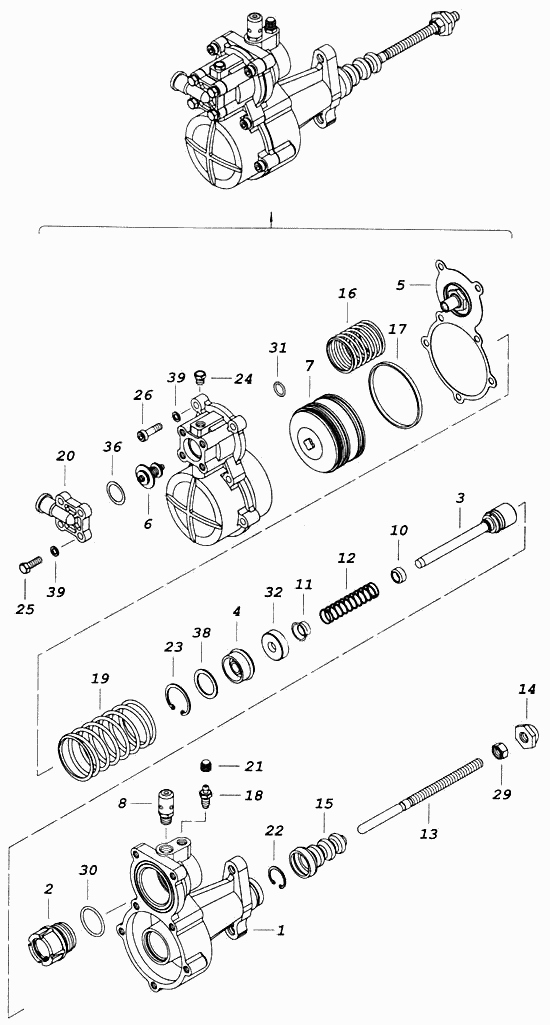

Пневмогідравлічний підсилювач
100%
Назва деталі
Підсилювач зчеплення
Заводський номер
5320-1609510
Кількість на модель
1
№
Назва деталі
Корпус пневмогідравлічного підсилювача задній у зборі
Заводський номер
5320-1609516
Кількість на модель
1
№
1
Назва деталі
Поршень редуктора в зборі
Заводський номер
5320-1609534
Кількість на модель
1
№
2
Назва деталі
Поршень вимкнення зчеплення у зборі
Заводський номер
5320-1609552
Кількість на модель
1
№
3
Назва деталі
Ущільнювач поршня вимкнення зчеплення в зборі
Заводський номер
5320-1609556
Кількість на модель
1
№
4
Назва деталі
Діафрагма ПГУ у зборі
Заводський номер
5320-1609570
Кількість на модель
1
№
5
Назва деталі
Клапан пневмогідравлічного підсилювача в зборі
Заводський номер
5320-1609578
Кількість на модель
1
№
6
Назва деталі
Пневматичний поршень у зборі
Заводський номер
5320-1609592
Кількість на модель
1
№
7
Назва деталі
Сапун із клапаном у зборі
Заводський номер
15.1772370
Кількість на модель
1
№
8
Назва деталі
Передній корпус пневмогідравлічного підсилювача
Заводський номер
5320-1609515
Кількість на модель
1
№
9
Назва деталі
Втулка пружини упорної
Заводський номер
5320-1609561
Кількість на модель
1
№
10
Назва деталі
Розпірна втулка ущільнення поршня вимикання зчеплення
Заводський номер
5320-1609563
Кількість на модель
1
№
11
Назва деталі
Розпірна пружина
Заводський номер
5350-1609565
Кількість на модель
1
№
12
Назва деталі
Штовхач поршня вимкнення зчеплення
Заводський номер
5320-1609567
Кількість на модель
1
№
13
Назва деталі
Сферична гайка штовхача
Заводський номер
5320-1609568
Кількість на модель
1
№
14
Назва деталі
Захисний чохол
Заводський номер
5320-1609569
Кількість на модель
1
№
15
Назва деталі
Пружина діафрагми
Заводський номер
5320-1609573
Кількість на модель
1
№
16
Назва деталі
Опорне кільце
Заводський номер
5320-1609598
Кількість на модель
2
№
17
Назва деталі
Перепускний клапан
Заводський номер
5320-3401371
Кількість на модель
1
№
18
Назва деталі
Пружина пневматичного поршня
Заводський номер
5320-1609601
Кількість на модель
1
№
19
Назва деталі
Кришка повітрозабірника
Заводський номер
5320-1609611
Кількість на модель
1
№
20
Назва деталі
Ковпачок клапана
Заводський номер
5320-3401377
Кількість на модель
1
№
21
Назва деталі
Стопорне кільце Б13943-68 ГОСТ28
Заводський номер
862810
Кількість на модель
1
№
22
Назва деталі
Опорне кільце
Заводський номер
862813
Кількість на модель
1
№
23
Назва деталі
Пробка КГ 1/8"
Заводський номер
864341
Кількість на модель
2
№
24
Назва деталі
Болт M8-6gх25
Заводський номер
1/60436/21
Кількість на модель
4
№
25
Назва деталі
Гвинт М358-6gх__NT__2__
Заводський номер
870353
Кількість на модель
5
№
26
Назва деталі
Гайка М12х1,25-6Н
Заводський номер
1/61015/11
Кількість на модель
1
№
29
Назва деталі
Ущільнювальне кільце
Заводський номер
864226
Кількість на модель
1
№
30
Назва деталі
Ущільнювальне кільце
Заводський номер
864236
Кількість на модель
1
№
31
Назва деталі
Манжета в зборі
Заводський номер
864146
Кількість на модель
1
№
32
Назва деталі
Регулювальна прокладка 24,3х32х0,5
Заводський номер
1/02458/50
Кількість на модель
4
№
36
Назва деталі
Диск
Заводський номер
8632528
Кількість на модель
1
№
38
Назва деталі
Пружинна шайба
Заводський номер
1/05166/77
Кількість на модель
11
№
39
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Підсилювач зчеплення | 5320-1609510 | 1 | 1 | |||||
| 1 | Корпус пневмогідравлічного підсилювача задній у зборі | 5320-1609516 | 1 | 1 | 1 | |||
| 2 | Поршень редуктора в зборі | 5320-1609534 | 1 | 1 | 2 | |||
| 3 | Поршень вимкнення зчеплення у зборі | 5320-1609552 | 1 | 1 | 3 | |||
| 4 | Ущільнювач поршня вимкнення зчеплення в зборі | 5320-1609556 | 1 | 1 | 4 | |||
| 5 | Діафрагма ПГУ у зборі | 5320-1609570 | 1 | 1 | 5 | |||
| 6 | Клапан пневмогідравлічного підсилювача в зборі | 5320-1609578 | 1 | 1 | 6 | |||
| 7 | Пневматичний поршень у зборі | 5320-1609592 | 1 | 1 | 7 | |||
| 8 | Сапун із клапаном у зборі | 15.1772370 | 1 | 1 | 8 | |||
| 9 | Передній корпус пневмогідравлічного підсилювача | 5320-1609515 | 1 | 1 | 9 | |||
| 10 | Втулка пружини упорної | 5320-1609561 | 1 | 1 | 10 | |||
| 11 | Розпірна втулка ущільнення поршня вимикання зчеплення | 5320-1609563 | 1 | 1 | 11 | |||
| 12 | Розпірна пружина | 5350-1609565 | 1 | 1 | 12 | |||
| 13 | Штовхач поршня вимкнення зчеплення | 5320-1609567 | 1 | 1 | 13 | |||
| 14 | Сферична гайка штовхача | 5320-1609568 | 1 | 1 | 14 | |||
| 15 | Захисний чохол | 5320-1609569 | 1 | 1 | 15 | |||
| 16 | Пружина діафрагми | 5320-1609573 | 1 | 1 | 16 | |||
| 17 | Опорне кільце | 5320-1609598 | 2 | 2 | 17 | |||
| 18 | Перепускний клапан | 5320-3401371 | 1 | 1 | 18 | |||
| 19 | Пружина пневматичного поршня | 5320-1609601 | 1 | 1 | 19 | |||
| 20 | Кришка повітрозабірника | 5320-1609611 | 1 | 1 | 20 | |||
| 21 | Ковпачок клапана | 5320-3401377 | 1 | 1 | 21 | |||
| 22 | Стопорне кільце Б13943-68 ГОСТ28 | 862810 | 1 | 1 | 22 | |||
| 23 | Опорне кільце | 862813 | 1 | 1 | 23 | |||
| 24 | Пробка КГ 1/8" | 864341 | 2 | 2 | 24 | |||
| 25 | Болт M8-6gх25 | 1/60436/21 | 4 | 4 | 25 | |||
| 26 | Гвинт М358-6gх__NT__2__ | 870353 | 5 | 5 | 26 | |||
| 29 | Гайка М12х1,25-6Н | 1/61015/11 | 1 | 1 | 29 | |||
| 30 | Ущільнювальне кільце | 864226 | 1 | 1 | 30 | |||
| 31 | Ущільнювальне кільце | 864236 | 1 | 1 | 31 | |||
| 32 | Манжета в зборі | 864146 | 1 | 1 | 32 | |||
| 36 | Регулювальна прокладка 24,3х32х0,5 | 1/02458/50 | 4 | 4 | 36 | |||
| 38 | Диск | 8632528 | 1 | 1 | 38 | |||
| 39 | Пружинна шайба | 1/05166/77 | 11 | 11 | 39 |
