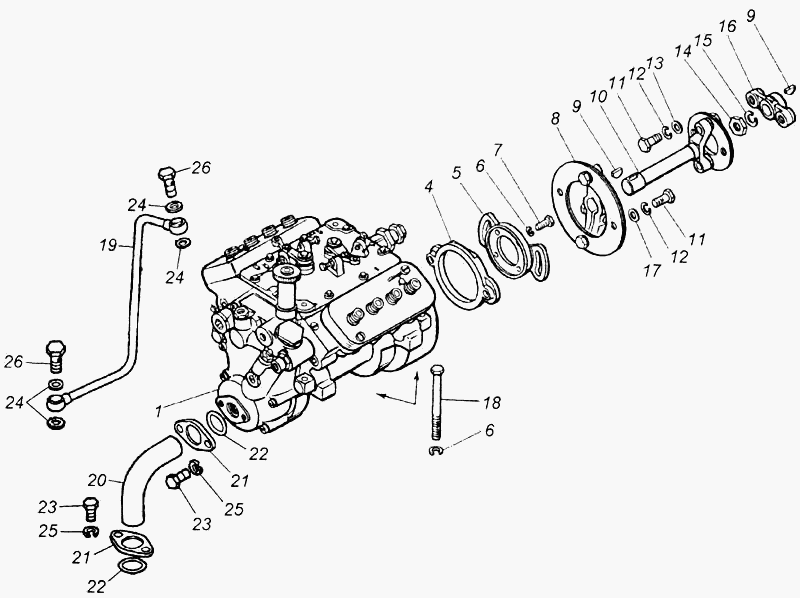

Встановлення паливного насоса високого тиску
100%
Назва деталі
Встановлення паливного насоса високого тиску
Заводський номер
Установка насоса топливного высокого давления
Кількість на модель
№
Назва деталі
Паливний насос високого тиску в зборі
Заводський номер
334.1111005
Кількість на модель
1
№
1
Назва деталі
Ведена напівмуфта паливного насоса
Заводський номер
740.1029286
Кількість на модель
1
№
4
Назва деталі
Фланець веденої напівмуфти приводу паливного насоса
Заводський номер
740.1029288
Кількість на модель
1
№
5
Назва деталі
Пружинна шайба
Заводський номер
1/05166/73
Кількість на модель
8
№
6
Назва деталі
Болт M8-6gх20
Заводський номер
1/60434/21
Кількість на модель
4
№
7
Назва деталі
Передній фланець у зборі
Заводський номер
740.1029262
Кількість на модель
1
№
8
Назва деталі
Шпонка 5х7, 5 сегментна
Заводський номер
870810
Кількість на модель
2
№
9
Назва деталі
Напівмуфта ведуча у зборі
Заводський номер
740.1029260
Кількість на модель
1
№
10
Назва деталі
Болт M10x1,25-6gx25
Заводський номер
1/59707/31
Кількість на модель
4
№
11
Назва деталі
Пружинна шайба
Заводський номер
1/05168/73
Кількість на модель
4
№
12
Назва деталі
Плоска шайба 10,6х18х2
Заводський номер
1/26386/01
Кількість на модель
2
№
13
Назва деталі
Низька гайка М14х1,5-6Н
Заводський номер
1/07913/11
Кількість на модель
1
№
14
Назва деталі
Пружинна шайба
Заводський номер
1/05171/77
Кількість на модель
1
№
15
Назва деталі
Задній фланець ведучої напівмуфти
Заводський номер
740.1029270
Кількість на модель
1
№
16
Назва деталі
Плоска шайба 10,2х25х2
Заводський номер
1/26468/01
Кількість на модель
2
№
17
Назва деталі
Болт M- x
Заводський номер
1/60448/21
Кількість на модель
4
№
18
Назва деталі
Трубка подачі масла
Заводський номер
740.1111568
Кількість на модель
1
№
19
Назва деталі
Трубка відведення масла
Заводський номер
740.1111570
Кількість на модель
1
№
20
Назва деталі
Фланець труби відведення масла
Заводський номер
740.1111572
Кількість на модель
2
№
21
Назва деталі
Ущільнювальне кільце кришки корпусу вимикача
Заводський номер
740.1111578
Кількість на модель
2
№
22
Назва деталі
Болт M8-6gх16
Заводський номер
1/60432/21
Кількість на модель
4
№
23
Назва деталі
Ущільнювальна прокладка 10х16х1, 5
Заводський номер
1/02844/60
Кількість на модель
4
№
24
Назва деталі
Болт M10x1,25-6gx23
Заводський номер
870007
Кількість на модель
2
№
26
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення паливного насоса високого тиску | Установка насоса топливного высокого давления | |||||||
| 1 | Паливний насос високого тиску в зборі | 334.1111005 | 1 | 1 | 1 | |||
| 4 | Ведена напівмуфта паливного насоса | 740.1029286 | 1 | 1 | 4 | |||
| 5 | Фланець веденої напівмуфти приводу паливного насоса | 740.1029288 | 1 | 1 | 5 | |||
| 6 | Пружинна шайба | 1/05166/73 | 8 | 8 | 6 | |||
| 7 | Болт M8-6gх20 | 1/60434/21 | 4 | 4 | 7 | |||
| 8 | Передній фланець у зборі | 740.1029262 | 1 | 1 | 8 | |||
| 9 | Шпонка 5х7, 5 сегментна | 870810 | 2 | 2 | 9 | |||
| 10 | Напівмуфта ведуча у зборі | 740.1029260 | 1 | 1 | 10 | |||
| 11 | Болт M10x1,25-6gx25 | 1/59707/31 | 4 | 4 | 11 | |||
| 12 | Пружинна шайба | 1/05168/73 | 4 | 4 | 12 | |||
| 13 | Плоска шайба 10,6х18х2 | 1/26386/01 | 2 | 2 | 13 | |||
| 14 | Низька гайка М14х1,5-6Н | 1/07913/11 | 1 | 1 | 14 | |||
| 15 | Пружинна шайба | 1/05171/77 | 1 | 1 | 15 | |||
| 16 | Задній фланець ведучої напівмуфти | 740.1029270 | 1 | 1 | 16 | |||
| 17 | Плоска шайба 10,2х25х2 | 1/26468/01 | 2 | 2 | 17 | |||
| 18 | Болт M- x | 1/60448/21 | 4 | 4 | 18 | |||
| 19 | Трубка подачі масла | 740.1111568 | 1 | 1 | 19 | |||
| 20 | Трубка відведення масла | 740.1111570 | 1 | 1 | 20 | |||
| 21 | Фланець труби відведення масла | 740.1111572 | 2 | 2 | 21 | |||
| 22 | Ущільнювальне кільце кришки корпусу вимикача | 740.1111578 | 2 | 2 | 22 | |||
| 23 | Болт M8-6gх16 | 1/60432/21 | 4 | 4 | 23 | |||
| 24 | Ущільнювальна прокладка 10х16х1, 5 | 1/02844/60 | 4 | 4 | 24 | |||
| 26 | Болт M10x1,25-6gx23 | 870007 | 2 | 2 | 26 |
