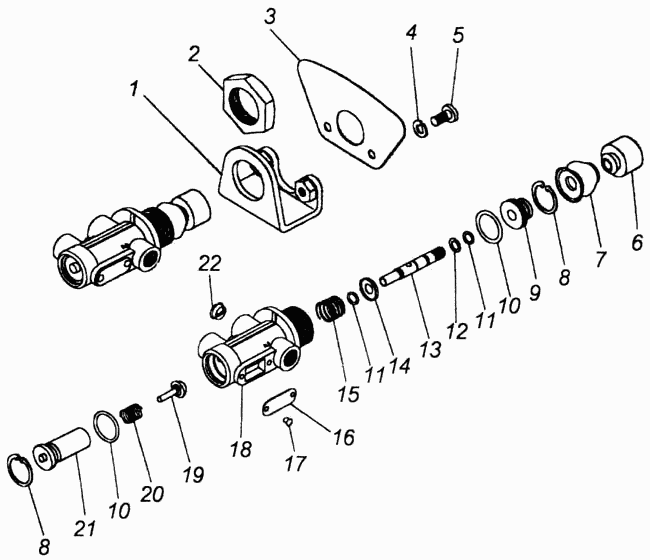

Пневматичний кран
100%
Назва деталі
Кран
Заводський номер
100-3537110
Кількість на модель
№
Назва деталі
Кронштейн у зборі
Заводський номер
5320-3537118
Кількість на модель
2
№
1
Назва деталі
Гайка М26х1,5-6Н
Заводський номер
100-3537139
Кількість на модель
1
№
2
Назва деталі
Панель змішувача
Заводський номер
5320-3537117
Кількість на модель
1
№
3
Назва деталі
Пружинна шайба
Заводський номер
1/05164/77
Кількість на модель
2
№
4
Назва деталі
Гвинт М126-6gх__NT__2__
Заводський номер
1/03765/11
Кількість на модель
2
№
5
Назва деталі
Ковпачок
Заводський номер
100-3537125
Кількість на модель
1
№
6
Назва деталі
Захисний чохол
Заводський номер
100-3537129
Кількість на модель
1
№
7
Назва деталі
Опорне кільце
Заводський номер
307758
Кількість на модель
2
№
8
Назва деталі
Втулка
Заводський номер
100-3537130
Кількість на модель
1
№
9
Назва деталі
Кільце
Заводський номер
100-3537137
Кількість на модель
2
№
10
Назва деталі
Кільце
Заводський номер
100-3537133
Кількість на модель
2
№
11
Назва деталі
Опорне кільце
Заводський номер
489327
Кількість на модель
1
№
12
Назва деталі
Штовхач
Заводський номер
100-3537124
Кількість на модель
1
№
13
Назва деталі
Тарілка пружини
Заводський номер
100-3537132
Кількість на модель
1
№
14
Назва деталі
Пружина
Заводський номер
100-3537123
Кількість на модель
1
№
15
Назва деталі
Табличка
Заводський номер
100-3512099
Кількість на модель
1
№
16
Назва деталі
Порожниста заклепка
Заводський номер
304183
Кількість на модель
1
№
17
Назва деталі
Корпус
Заводський номер
100-3537120
Кількість на модель
1
№
18
Назва деталі
Клапан у зборі
Заводський номер
100-3537134
Кількість на модель
1
№
19
Назва деталі
Пружина
Заводський номер
100-3537136
Кількість на модель
1
№
20
Назва деталі
Направляюча
Заводський номер
100-3537140
Кількість на модель
1
№
21
Назва деталі
Сітка в зборі
Заводський номер
100-3537142
Кількість на модель
1
№
22
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Кран | 100-3537110 | |||||||
| 1 | Кронштейн у зборі | 5320-3537118 | 2 | 2 | 1 | |||
| 2 | Гайка М26х1,5-6Н | 100-3537139 | 1 | 1 | 2 | |||
| 3 | Панель змішувача | 5320-3537117 | 1 | 1 | 3 | |||
| 4 | Пружинна шайба | 1/05164/77 | 2 | 2 | 4 | |||
| 5 | Гвинт М126-6gх__NT__2__ | 1/03765/11 | 2 | 2 | 5 | |||
| 6 | Ковпачок | 100-3537125 | 1 | 1 | 6 | |||
| 7 | Захисний чохол | 100-3537129 | 1 | 1 | 7 | |||
| 8 | Опорне кільце | 307758 | 2 | 2 | 8 | |||
| 9 | Втулка | 100-3537130 | 1 | 1 | 9 | |||
| 10 | Кільце | 100-3537137 | 2 | 2 | 10 | |||
| 11 | Кільце | 100-3537133 | 2 | 2 | 11 | |||
| 12 | Опорне кільце | 489327 | 1 | 1 | 12 | |||
| 13 | Штовхач | 100-3537124 | 1 | 1 | 13 | |||
| 14 | Тарілка пружини | 100-3537132 | 1 | 1 | 14 | |||
| 15 | Пружина | 100-3537123 | 1 | 1 | 15 | |||
| 16 | Табличка | 100-3512099 | 1 | 1 | 16 | |||
| 17 | Порожниста заклепка | 304183 | 1 | 1 | 17 | |||
| 18 | Корпус | 100-3537120 | 1 | 1 | 18 | |||
| 19 | Клапан у зборі | 100-3537134 | 1 | 1 | 19 | |||
| 20 | Пружина | 100-3537136 | 1 | 1 | 20 | |||
| 21 | Направляюча | 100-3537140 | 1 | 1 | 21 | |||
| 22 | Сітка в зборі | 100-3537142 | 1 | 1 | 22 |
