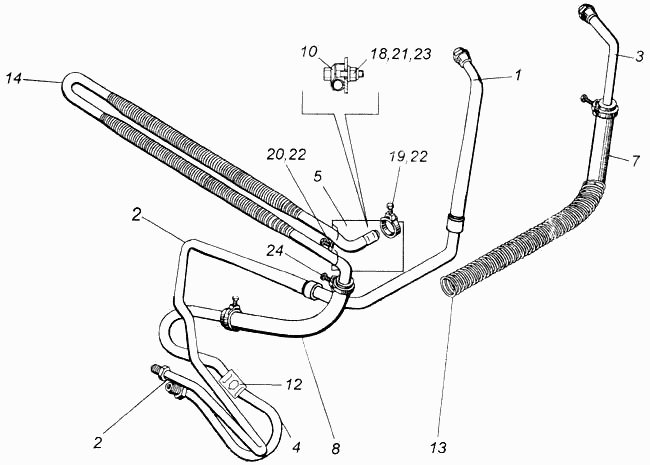

Монтаж трубопроводів рульового управління
100%
Назва деталі
Монтаж трубопроводів рульового управління
Заводський номер
53205-3400018
Кількість на модель
№
Назва деталі
Шланг високого тиску насоса гідропідсилювача керма у зборі
Заводський номер
5320-3408020
Кількість на модель
1
№
1
Назва деталі
Труба високого тиску рульового механізму в зборі
Заводський номер
5320-3408054
Кількість на модель
1
№
2
Назва деталі
Задня труба низького тиску насоса у зборі
Заводський номер
5320-3408110
Кількість на модель
1
№
3
Назва деталі
Труба низького тиску рульового механізму в зборі
Заводський номер
5320-3408124
Кількість на модель
1
№
4
Назва деталі
Кронштейн масляного радіатора в зборі
Заводський номер
5320-3419030
Кількість на модель
2
№
5
Назва деталі
Шланг низького тиску насоса
Заводський номер
5320-3408025
Кількість на модель
1
№
7
Назва деталі
Передній шланг низького тиску
Заводський номер
5320-3408137
Кількість на модель
1
№
8
Назва деталі
Мала планка для кріплення труби
Заводський номер
5320-3408151
Кількість на модель
1
№
10
Назва деталі
Кріпильна планка для труб насоса
Заводський номер
5320-3408163
Кількість на модель
2
№
12
Назва деталі
Захисний чохол для шланга низького тиску
Заводський номер
5320-3408165
Кількість на модель
1
№
13
Назва деталі
Масляний радіатор гідропідсилювача керма
Заводський номер
5320-3419011
Кількість на модель
1
№
14
Назва деталі
Кріплення масляного радіатора
Заводський номер
5320-3419037
Кількість на модель
2
№
15
Назва деталі
Гайка М8-6Н
Заводський номер
251645
Кількість на модель
2
№
18
Назва деталі
Болт M8-6gх16
Заводський номер
1/60432/21
Кількість на модель
4
№
19
Назва деталі
Болт M8-6gх20
Заводський номер
1/60434/21
Кількість на модель
2
№
20
Назва деталі
Болт M8-6gх35
Заводський номер
1/60439/21
Кількість на модель
2
№
21
Назва деталі
Пружинна шайба
Заводський номер
1/05166/77
Кількість на модель
6
№
22
Назва деталі
Плоска шайба 8х17
Заводський номер
1/05196/01
Кількість на модель
1
№
23
Назва деталі
Хомут у зборі
Заводський номер
853894
Кількість на модель
4
№
24
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Монтаж трубопроводів рульового управління | 53205-3400018 | |||||||
| 1 | Шланг високого тиску насоса гідропідсилювача керма у зборі | 5320-3408020 | 1 | 1 | 1 | |||
| 2 | Труба високого тиску рульового механізму в зборі | 5320-3408054 | 1 | 1 | 2 | |||
| 3 | Задня труба низького тиску насоса у зборі | 5320-3408110 | 1 | 1 | 3 | |||
| 4 | Труба низького тиску рульового механізму в зборі | 5320-3408124 | 1 | 1 | 4 | |||
| 5 | Кронштейн масляного радіатора в зборі | 5320-3419030 | 2 | 2 | 5 | |||
| 7 | Шланг низького тиску насоса | 5320-3408025 | 1 | 1 | 7 | |||
| 8 | Передній шланг низького тиску | 5320-3408137 | 1 | 1 | 8 | |||
| 10 | Мала планка для кріплення труби | 5320-3408151 | 1 | 1 | 10 | |||
| 12 | Кріпильна планка для труб насоса | 5320-3408163 | 2 | 2 | 12 | |||
| 13 | Захисний чохол для шланга низького тиску | 5320-3408165 | 1 | 1 | 13 | |||
| 14 | Масляний радіатор гідропідсилювача керма | 5320-3419011 | 1 | 1 | 14 | |||
| 15 | Кріплення масляного радіатора | 5320-3419037 | 2 | 2 | 15 | |||
| 18 | Гайка М8-6Н | 251645 | 2 | 2 | 18 | |||
| 19 | Болт M8-6gх16 | 1/60432/21 | 4 | 4 | 19 | |||
| 20 | Болт M8-6gх20 | 1/60434/21 | 2 | 2 | 20 | |||
| 21 | Болт M8-6gх35 | 1/60439/21 | 2 | 2 | 21 | |||
| 22 | Пружинна шайба | 1/05166/77 | 6 | 6 | 22 | |||
| 23 | Плоска шайба 8х17 | 1/05196/01 | 1 | 1 | 23 | |||
| 24 | Хомут у зборі | 853894 | 4 | 4 | 24 |
