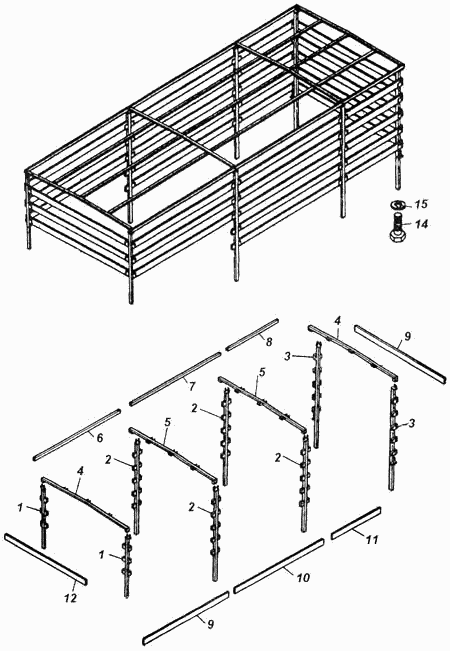

Каркас тенту та монтаж
100%
Назва деталі
Каркас тенту та монтаж
Заводський номер
532127-8508008
Кількість на модель
№
Назва деталі
Стійка № 1 ліва
Заводський номер
53212-8508121
Кількість на модель
1
№
1
Назва деталі
Стійка № 1 права
Заводський номер
53212-8508120
Кількість на модель
1
№
1
Назва деталі
Стійка № 2
Заводський номер
53212-8508160
Кількість на модель
4
№
2
Назва деталі
Стійка № 3 ліва у зборі
Заводський номер
53212-8508173
Кількість на модель
1
№
3
Назва деталі
Стійка № 3 права у зборі
Заводський номер
53212-8508172
Кількість на модель
1
№
3
Назва деталі
Дуга № 1
Заводський номер
5320-8508110
Кількість на модель
2
№
4
Назва деталі
Дуга № 2
Заводський номер
5320-8508154
Кількість на модель
2
№
5
Назва деталі
Розпірка №2 дуг каркаса тенту
Заводський номер
5320-8508202
Кількість на модель
5
№
6
Назва деталі
Розпірка №2 дуг каркаса тенту
Заводський номер
53212-8508202
Кількість на модель
5
№
7
Назва деталі
Розпірка №2 дуг каркаса тенту
Заводський номер
53212-8508203
Кількість на модель
5
№
8
Назва деталі
Дошка каркаса тенту
Заводський номер
532127-8508227
Кількість на модель
12
№
9
Назва деталі
Дошка № 3 каркаса тенту
Заводський номер
532007-8508231
Кількість на модель
8
№
10
Назва деталі
Дошка № 2 каркаса тенту
Заводський номер
532127-8508229
Кількість на модель
8
№
11
Назва деталі
Передня дошка каркаса тенту
Заводський номер
532007-8508225
Кількість на модель
2
№
12
Назва деталі
Болт M14x1,5-6gx45
Заводський номер
1/13943/21
Кількість на модель
2
№
14
Назва деталі
Пружинна шайба
Заводський номер
1/05171/77
Кількість на модель
2
№
15
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Каркас тенту та монтаж | 532127-8508008 | |||||||
| 1 | Стійка № 1 ліва | 53212-8508121 | 1 | 1 | 1 | |||
| 1 | Стійка № 1 права | 53212-8508120 | 1 | 1 | 1 | |||
| 2 | Стійка № 2 | 53212-8508160 | 4 | 4 | 2 | |||
| 3 | Стійка № 3 ліва у зборі | 53212-8508173 | 1 | 1 | 3 | |||
| 3 | Стійка № 3 права у зборі | 53212-8508172 | 1 | 1 | 3 | |||
| 4 | Дуга № 1 | 5320-8508110 | 2 | 2 | 4 | |||
| 5 | Дуга № 2 | 5320-8508154 | 2 | 2 | 5 | |||
| 6 | Розпірка №2 дуг каркаса тенту | 5320-8508202 | 5 | 5 | 6 | |||
| 7 | Розпірка №2 дуг каркаса тенту | 53212-8508202 | 5 | 5 | 7 | |||
| 8 | Розпірка №2 дуг каркаса тенту | 53212-8508203 | 5 | 5 | 8 | |||
| 9 | Дошка каркаса тенту | 532127-8508227 | 12 | 12 | 9 | |||
| 10 | Дошка № 3 каркаса тенту | 532007-8508231 | 8 | 8 | 10 | |||
| 11 | Дошка № 2 каркаса тенту | 532127-8508229 | 8 | 8 | 11 | |||
| 12 | Передня дошка каркаса тенту | 532007-8508225 | 2 | 2 | 12 | |||
| 14 | Болт M14x1,5-6gx45 | 1/13943/21 | 2 | 2 | 14 | |||
| 15 | Пружинна шайба | 1/05171/77 | 2 | 2 | 15 |
