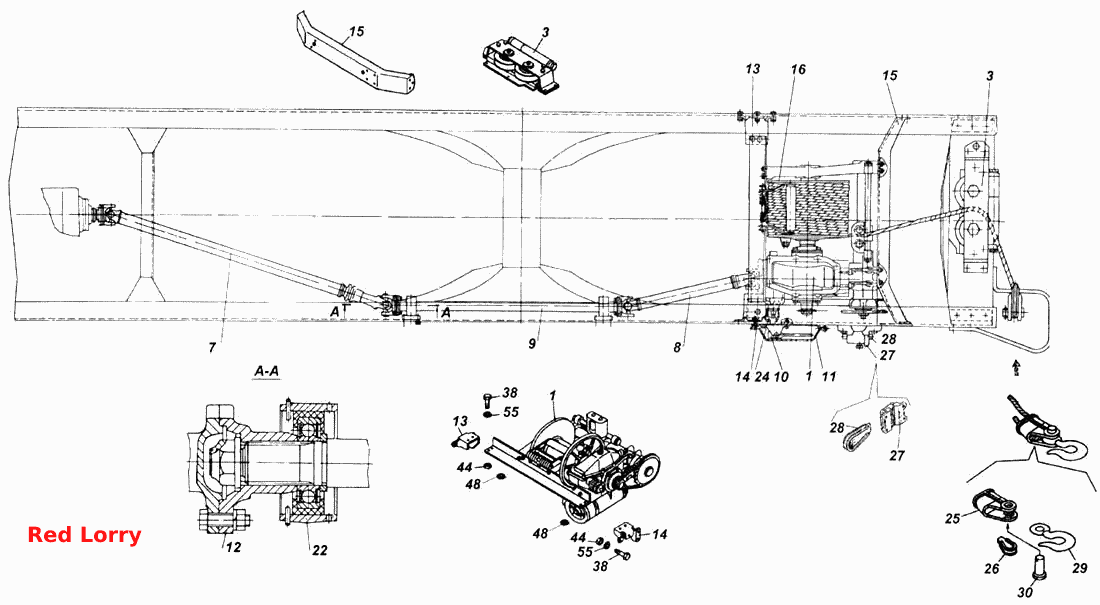

__NT__0__ Встановлення лебідки
100%
Назва деталі
__NT__0__ Встановлення лебідки
Заводський номер
43114-4500010-10
Кількість на модель
1
№
Назва деталі
Лебідка з редуктором, поперечиною та тросоукладачем у комплекті
Заводський номер
4310-4501010
Кількість на модель
1
№
1
Назва деталі
__NT__0__ Ролики-направляючі троса лебідки у зборі
Заводський номер
4310-4501280
Кількість на модель
1
№
3
Назва деталі
Передній карданний вал лебідки в зборі
Заводський номер
4310-4502010
Кількість на модель
1
№
7
Назва деталі
Задній карданний вал у зборі
Заводський номер
4310-4502110-01
Кількість на модель
1
№
8
Назва деталі
Карданний проміжний вал у зборі
Заводський номер
4310-4502210
Кількість на модель
1
№
9
Назва деталі
Важіль увімкнення лебідки у зборі
Заводський номер
4310-4503100
Кількість на модель
1
№
10
Назва деталі
Захисна кришка важеля ввімкнення редуктора лебідки з основою та віссю у зборі
Заводський номер
4310-4503108
Кількість на модель
1
№
11
Назва деталі
Фланець проміжного карданного вала лебідки
Заводський номер
4310-4204074-10
Кількість на модель
1
№
12
Назва деталі
Кронштейн
Заводський номер
4310-4501206
Кількість на модель
1
№
13
Назва деталі
Кронштейн
Заводський номер
4310-4501207
Кількість на модель
1
№
14
Назва деталі
Поперечина
Заводський номер
4310-4501214
Кількість на модель
1
№
15
Назва деталі
Кронштейн
Заводський номер
4310-4502217
Кількість на модель
1
№
22
Назва деталі
Захисна муфта штока вилки ввімкнення редуктора лебідки
Заводський номер
4310-4803185
Кількість на модель
1
№
24
Назва деталі
Кускус
Заводський номер
4310-4504020
Кількість на модель
1
№
25
Назва деталі
Клин
Заводський номер
4310-4504022
Кількість на модель
1
№
26
Назва деталі
Кронштейн
Заводський номер
4310-4504025
Кількість на модель
1
№
27
Назва деталі
Клин
Заводський номер
4310-4504026
Кількість на модель
1
№
28
Назва деталі
Гачок
Заводський номер
4310-4504035
Кількість на модель
1
№
29
Назва деталі
Палець
Заводський номер
4310-4504037
Кількість на модель
1
№
30
Назва деталі
Болт TTRM10x1,25-6gx35
Заводський номер
1/55405/21
Кількість на модель
23
№
38
Назва деталі
Гайка М12х1,25-6Н
Заводський номер
1/61015/11
Кількість на модель
19
№
44
Назва деталі
Диск
Заводський номер
1/05200/01
Кількість на модель
10
№
48
Назва деталі
Пружинна шайба
Заводський номер
1/05170/77
Кількість на модель
24
№
55
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| __NT__0__ Встановлення лебідки | 43114-4500010-10 | 1 | 1 | |||||
| 1 | Лебідка з редуктором, поперечиною та тросоукладачем у комплекті | 4310-4501010 | 1 | 1 | 1 | |||
| 3 | __NT__0__ Ролики-направляючі троса лебідки у зборі | 4310-4501280 | 1 | 1 | 3 | |||
| 7 | Передній карданний вал лебідки в зборі | 4310-4502010 | 1 | 1 | 7 | |||
| 8 | Задній карданний вал у зборі | 4310-4502110-01 | 1 | 1 | 8 | |||
| 9 | Карданний проміжний вал у зборі | 4310-4502210 | 1 | 1 | 9 | |||
| 10 | Важіль увімкнення лебідки у зборі | 4310-4503100 | 1 | 1 | 10 | |||
| 11 | Захисна кришка важеля ввімкнення редуктора лебідки з основою та віссю у зборі | 4310-4503108 | 1 | 1 | 11 | |||
| 12 | Фланець проміжного карданного вала лебідки | 4310-4204074-10 | 1 | 1 | 12 | |||
| 13 | Кронштейн | 4310-4501206 | 1 | 1 | 13 | |||
| 14 | Кронштейн | 4310-4501207 | 1 | 1 | 14 | |||
| 15 | Поперечина | 4310-4501214 | 1 | 1 | 15 | |||
| 22 | Кронштейн | 4310-4502217 | 1 | 1 | 22 | |||
| 24 | Захисна муфта штока вилки ввімкнення редуктора лебідки | 4310-4803185 | 1 | 1 | 24 | |||
| 25 | Кускус | 4310-4504020 | 1 | 1 | 25 | |||
| 26 | Клин | 4310-4504022 | 1 | 1 | 26 | |||
| 27 | Кронштейн | 4310-4504025 | 1 | 1 | 27 | |||
| 28 | Клин | 4310-4504026 | 1 | 1 | 28 | |||
| 29 | Гачок | 4310-4504035 | 1 | 1 | 29 | |||
| 30 | Палець | 4310-4504037 | 1 | 1 | 30 | |||
| 38 | Болт TTRM10x1,25-6gx35 | 1/55405/21 | 23 | 23 | 38 | |||
| 44 | Гайка М12х1,25-6Н | 1/61015/11 | 19 | 19 | 44 | |||
| 48 | Диск | 1/05200/01 | 10 | 10 | 48 | |||
| 55 | Пружинна шайба | 1/05170/77 | 24 | 24 | 55 |
