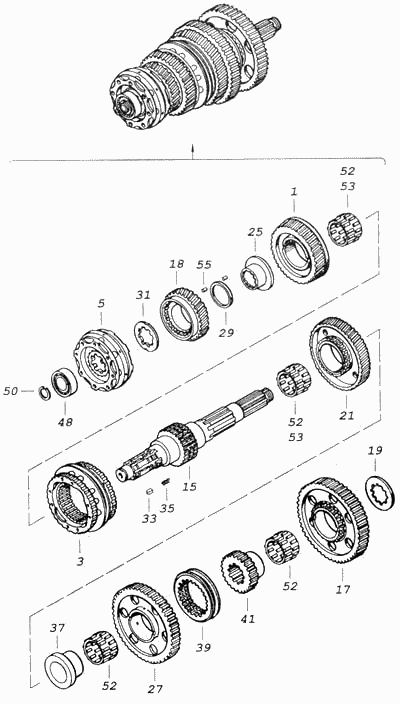

Вторинний вал коробки передач
100%
Назва деталі
Вторинний вал коробки передач у зборі
Заводський номер
142.1701100
Кількість на модель
№
Назва деталі
Шестерня третьої передачі вторинного вала у зборі
Заводський номер
14.1701130
Кількість на модель
1
№
1
Назва деталі
Синхронізатор другої та третьої передач у зборі
Заводський номер
14.1701150
Кількість на модель
1
№
3
Назва деталі
Синхронізатор четвертої та п'ятої передач у зборі
Заводський номер
142.1701151
Кількість на модель
1
№
5
Назва деталі
Вторинний вал
Заводський номер
142.1701105
Кількість на модель
1
№
15
Назва деталі
Шестерня першої передачі вторинного вала
Заводський номер
14.1701112
Кількість на модель
1
№
17
Назва деталі
Шестерня четвертої передачі вторинного вала
Заводський номер
142.1701115
Кількість на модель
1
№
18
Назва деталі
Шайба упорної шестерні першої передачі
Заводський номер
14.1701122
Кількість на модель
1
№
19
Назва деталі
Шестерня другої передачі вторинного вала
Заводський номер
14.1701127
Кількість на модель
1
№
21
Назва деталі
Втулка шестерні четвертої передачі вторинного вала
Заводський номер
14.1701139
Кількість на модель
1
№
25
Назва деталі
Шестерня заднього ходу вторинного вала
Заводський номер
14.1701140
Кількість на модель
1
№
27
Назва деталі
Проміжна втулка роликів шестерні четвертої передачі
Заводський номер
14.1701143
Кількість на модель
1
№
29
Назва деталі
Шайба упору шестерні четвертої передачі вторинного вала
Заводський номер
14.1701144
Кількість на модель
1
№
31
Назва деталі
Шпонка замкової упорної шайби шестерні четвертої передачі
Заводський номер
14.1701145
Кількість на модель
1
№
33
Назва деталі
Пружина замкової шпонки
Заводський номер
14.1701146
Кількість на модель
1
№
35
Назва деталі
Втулка шестерні заднього ходу вторинного вала
Заводський номер
14.1701278
Кількість на модель
1
№
37
Назва деталі
Муфта включення першої передачі та заднього ходу
Заводський номер
14.1701280
Кількість на модель
1
№
39
Назва деталі
Втулка шестерні першої передачі
Заводський номер
14.1701282
Кількість на модель
1
№
41
Назва деталі
Вторинний вал (передня опора)
Заводський номер
76-592708М1
Кількість на модель
1
№
48
Назва деталі
Кільце В13941-86 ГОСТ40
Заводський номер
14.1701067
Кількість на модель
1
№
50
Назва деталі
Шестерні 1, 2, 3 передач і заднього ходу
Заводський номер
664916Д
Кількість на модель
2
№
52
Назва деталі
Роликовий підшипник шестерень 2 та 3 передач вторинного вала з поліамідним сепаратором
Заводський номер
664916Е
Кількість на модель
2
№
53
Назва деталі
Вал діаметром 5,5х15,8 Д III ГОСТ 25255-82
Заводський номер
Ролик диаметром 5,5х15,8 Д III ГОСТ 25255-82
Кількість на модель
88
№
55
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Вторинний вал коробки передач у зборі | 142.1701100 | |||||||
| 1 | Шестерня третьої передачі вторинного вала у зборі | 14.1701130 | 1 | 1 | 1 | |||
| 3 | Синхронізатор другої та третьої передач у зборі | 14.1701150 | 1 | 1 | 3 | |||
| 5 | Синхронізатор четвертої та п'ятої передач у зборі | 142.1701151 | 1 | 1 | 5 | |||
| 15 | Вторинний вал | 142.1701105 | 1 | 1 | 15 | |||
| 17 | Шестерня першої передачі вторинного вала | 14.1701112 | 1 | 1 | 17 | |||
| 18 | Шестерня четвертої передачі вторинного вала | 142.1701115 | 1 | 1 | 18 | |||
| 19 | Шайба упорної шестерні першої передачі | 14.1701122 | 1 | 1 | 19 | |||
| 21 | Шестерня другої передачі вторинного вала | 14.1701127 | 1 | 1 | 21 | |||
| 25 | Втулка шестерні четвертої передачі вторинного вала | 14.1701139 | 1 | 1 | 25 | |||
| 27 | Шестерня заднього ходу вторинного вала | 14.1701140 | 1 | 1 | 27 | |||
| 29 | Проміжна втулка роликів шестерні четвертої передачі | 14.1701143 | 1 | 1 | 29 | |||
| 31 | Шайба упору шестерні четвертої передачі вторинного вала | 14.1701144 | 1 | 1 | 31 | |||
| 33 | Шпонка замкової упорної шайби шестерні четвертої передачі | 14.1701145 | 1 | 1 | 33 | |||
| 35 | Пружина замкової шпонки | 14.1701146 | 1 | 1 | 35 | |||
| 37 | Втулка шестерні заднього ходу вторинного вала | 14.1701278 | 1 | 1 | 37 | |||
| 39 | Муфта включення першої передачі та заднього ходу | 14.1701280 | 1 | 1 | 39 | |||
| 41 | Втулка шестерні першої передачі | 14.1701282 | 1 | 1 | 41 | |||
| 48 | Вторинний вал (передня опора) | 76-592708М1 | 1 | 1 | 48 | |||
| 50 | Кільце В13941-86 ГОСТ40 | 14.1701067 | 1 | 1 | 50 | |||
| 52 | Шестерні 1, 2, 3 передач і заднього ходу | 664916Д | 2 | 2 | 52 | |||
| 53 | Роликовий підшипник шестерень 2 та 3 передач вторинного вала з поліамідним сепаратором | 664916Е | 2 | 2 | 53 | |||
| 55 | Вал діаметром 5,5х15,8 Д III ГОСТ 25255-82 | Ролик диаметром 5,5х15,8 Д III ГОСТ 25255-82 | 88 | 88 | 55 |
