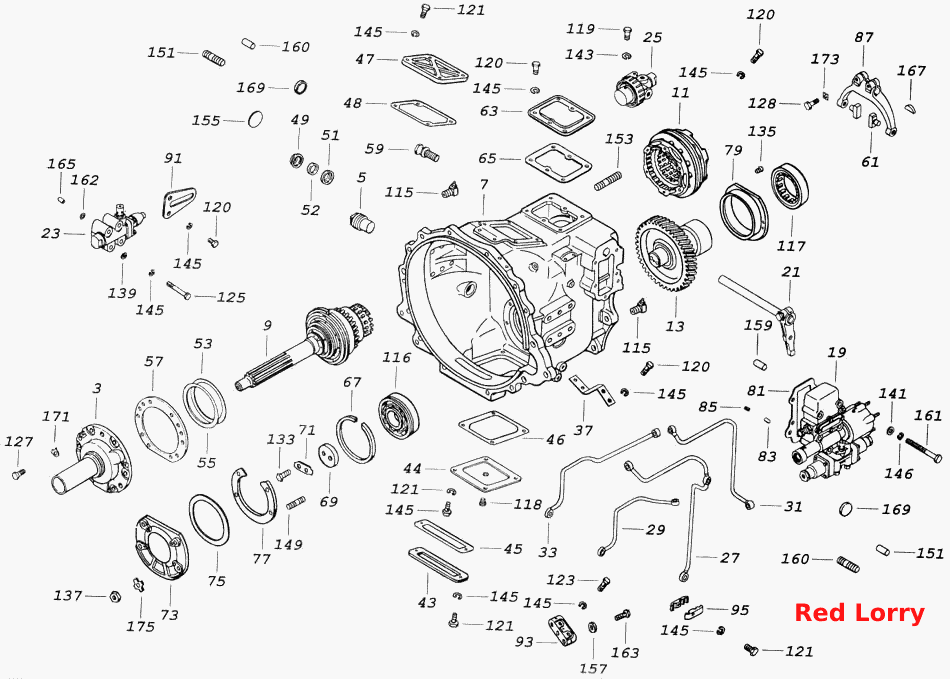

Перемикач передач з керуванням
100%
Назва деталі
Перемикач передач з керуванням
Заводський номер
152.1770010-80
Кількість на модель
№
Назва деталі
Кришка підшипника первинного вала у зборі
Заводський номер
14.1701039-40
Кількість на модель
1
№
3
Назва деталі
Зливна пробка з магнітом у зборі
Заводський номер
14.1701306
Кількість на модель
1
№
5
Назва деталі
Картер розподільника передач у зборі з втулками
Заводський номер
15.1770030-01
Кількість на модель
1
№
7
Назва деталі
Вал первинного розподільника передач у зборі
Заводський номер
152.1770040
Кількість на модель
1
№
9
Назва деталі
Синхронізатор розподільника передач у зборі
Заводський номер
152.1770160
Кількість на модель
1
№
11
Назва деталі
Проміжний вал розподільника передач у зборі
Заводський номер
15.1770210-01
Кількість на модель
1
№
13
Назва деталі
Механізм перемикання розподільника передач у зборі
Заводський номер
15.1771010
Кількість на модель
1
№
19
Назва деталі
Валик вилки механізму перемикання з важелем у зборі
Заводський номер
15.1771110
Кількість на модель
1
№
21
Назва деталі
Клапан увімкнення розподільника передач у зборі
Заводський номер
15.1772040-01
Кількість на модель
1
№
23
Назва деталі
Редукційний клапан управління механізмом у зборі
Заводський номер
15.1772100
Кількість на модель
1
№
25
Назва деталі
Повітряний канал від редукційного клапана до керуючого крана та клапана увімкнення розподільника
Заводський номер
15.1772270-20
Кількість на модель
1
№
27
Назва деталі
Повітропровід від клапана ввімкнення до повітророзподільника
Заводський номер
15.1772290
Кількість на модель
1
№
29
Назва деталі
Повітряний канал переднього циліндра повітряного розподільника
Заводський номер
15.1772300-20
Кількість на модель
1
№
31
Назва деталі
Повітряний канал заднього циліндра повітряного розподільника
Заводський номер
15.1772320-20
Кількість на модель
1
№
33
Назва деталі
Кронштейн для кріплення колодки
Заводський номер
15.1772327
Кількість на модель
1
№
37
Назва деталі
Передня кришка люка
Заводський номер
14.1601018-10
Кількість на модель
1
№
43
Назва деталі
Нижня кришка оглядового люка
Заводський номер
14.1601022-30
Кількість на модель
1
№
44
Назва деталі
Передня прокладка
Заводський номер
14.1601025
Кількість на модель
1
№
45
Назва деталі
Прокладка кришки
Заводський номер
14.1601026
Кількість на модель
1
№
46
Назва деталі
Верхня кришка картера зчеплення
Заводський номер
14.1601030-20
Кількість на модель
1
№
47
Назва деталі
Прокладка кришки
Заводський номер
14.1601038
Кількість на модель
1
№
48
Назва деталі
Кришка сальника вала вимкнення зчеплення
Заводський номер
14.1601240
Кількість на модель
1
№
49
Назва деталі
Ущільнювальне кільце сальника
Заводський номер
14.1601242
Кількість на модель
1
№
51
Назва деталі
Кільце сальника ГОСТ 6308-71
Заводський номер
14.1601244
Кількість на модель
1
№
52
Назва деталі
Регулювальна прокладка
Заводський номер
14.1701035
Кількість на модель
5
№
53
Назва деталі
Регулювальна прокладка
Заводський номер
14.1701036
Кількість на модель
3
№
55
Назва деталі
Прокладка кришки первинного вала
Заводський номер
14.1701042
Кількість на модель
1
№
57
Назва деталі
Римський болт
Заводський номер
14.1701350
Кількість на модель
1
№
59
Назва деталі
Сухарь вилки перемикання другої та третьої передач
Заводський номер
14.1702029
Кількість на модель
2
№
61
Назва деталі
Кришка люка картера розподільника передач
Заводський номер
15.1770036
Кількість на модель
1
№
63
Назва деталі
Кришка люка картера розподільника передач
Заводський номер
15.1770038
Кількість на модель
1
№
65
Назва деталі
Опорне кільце переднього підшипника
Заводський номер
15.1770236
Кількість на модель
1
№
67
Назва деталі
Опорна шайба
Заводський номер
15.1770238
Кількість на модель
1
№
69
Назва деталі
Стопорна пластина
Заводський номер
15.1770239
Кількість на модель
1
№
71
Назва деталі
Кришка переднього підшипника проміжного вала
Заводський номер
15.1770244
Кількість на модель
1
№
73
Назва деталі
Ущільнювальне кільце кришки підшипника
Заводський номер
15.1770246
Кількість на модель
1
№
75
Назва деталі
Прокладка кришки переднього підшипника проміжного вала
Заводський номер
15.1770248
Кількість на модель
1
№
77
Назва деталі
Гніздо заднього підшипника проміжного вала
Заводський номер
15.1770256
Кількість на модель
1
№
79
Назва деталі
Прокладка корпусу механізму перемикання
Заводський номер
15.1771026
Кількість на модель
1
№
81
Назва деталі
Фіксатор штока механізму перемикання
Заводський номер
15.1771062
Кількість на модель
1
№
83
Назва деталі
Пружина фіксатора штока
Заводський номер
15.1771064
Кількість на модель
1
№
85
Назва деталі
Вилка механізму перемикання розподільника передач
Заводський номер
15.1771094
Кількість на модель
1
№
87
Назва деталі
Направляюча опори клапана
Заводський номер
15.1772072
Кількість на модель
1
№
91
Назва деталі
Кріплення для наконечників повітропроводів
Заводський номер
15.1772326
Кількість на модель
1
№
93
Назва деталі
Кріплення для повітропроводів
Заводський номер
15.1772336
Кількість на модель
4
№
95
Назва деталі
Маслянка 6 Ц19853-74хр. ГОСТ 2.3.45
Заводський номер
864009
Кількість на модель
3
№
115
Назва деталі
Однорядний радіальний кульковий підшипник з канавкою на зовнішньому кільці ГОСТ 520-89
Заводський номер
70-50409АК
Кількість на модель
1
№
116
Назва деталі
Роликовий підшипник
Заводський номер
292213К1М
Кількість на модель
1
№
117
Назва деталі
Пробка КГ 1/4"
Заводський номер
262542
Кількість на модель
1
№
118
Назва деталі
Болт M6
Заводський номер
1/09026/21
Кількість на модель
2
№
119
Назва деталі
Болт M8-6gх16
Заводський номер
1/60432/21
Кількість на модель
9
№
120
Назва деталі
Болт M8-6gх25
Заводський номер
1/60436/21
Кількість на модель
12
№
121
Назва деталі
Болт M8-6gх40
Заводський номер
1/60440/21
Кількість на модель
2
№
123
Назва деталі
Болт M8-6gх60
Заводський номер
1/60444/21
Кількість на модель
4
№
125
Назва деталі
Болт M10x1,25-6gx30
Заводський номер
1/13069/21
Кількість на модель
6
№
127
Назва деталі
Болт M8x1,25-6gx35
Заводський номер
1/59709/21
Кількість на модель
2
№
128
Назва деталі
Болт Mx- x
Заводський номер
1/55404/33
Кількість на модель
2
№
133
Назва деталі
Гвинт М166-6gх__NT__2__
Заводський номер
1/33013/01
Кількість на модель
2
№
135
Назва деталі
Гайка М12х1,25-6Н
Заводський номер
1/61015/11
Кількість на модель
4
№
137
Назва деталі
Плоска шайба 8х17
Заводський номер
1/05196/01
Кількість на модель
4
№
139
Назва деталі
Плоска шайба 10,6х18х2
Заводський номер
1/26386/01
Кількість на модель
5
№
141
Назва деталі
Пружинна шайба
Заводський номер
1/05164/73
Кількість на модель
2
№
143
Назва деталі
Пружинна шайба
Заводський номер
1/05166/73
Кількість на модель
27
№
145
Назва деталі
Пружинна шайба
Заводський номер
1/05168/73
Кількість на модель
5
№
146
Назва деталі
Шпилька М12х1,25-6gх18х30
Заводський номер
1/35301/21
Кількість на модель
4
№
149
Назва деталі
Шпилька М16х1,5х22х35
Заводський номер
1/18004/31
Кількість на модель
8
№
151
Назва деталі
Шпилька картера М16х1,5х22х45
Заводський номер
1/18006/31
Кількість на модель
4
№
153
Назва деталі
Заглушка
Заводський номер
1/01592/06
Кількість на модель
1
№
155
Назва деталі
Ущільнювальна прокладка 10х16х1, 5
Заводський номер
1/02844/60
Кількість на модель
18
№
157
Назва деталі
Циліндричний штифт х
Заводський номер
1/03389/26
Кількість на модель
1
№
159
Назва деталі
Штифт __NT__0__х__NT__1__
Заводський номер
1/04830/16
Кількість на модель
4
№
160
Назва деталі
Болт M10x1,25-6gx75
Заводський номер
853066
Кількість на модель
5
№
161
Назва деталі
Ущільнювальне кільце
Заводський номер
864210
Кількість на модель
2
№
162
Назва деталі
Болт M10x1,25-6gx23
Заводський номер
870007
Кількість на модель
9
№
163
Назва деталі
Штифт
Заводський номер
870771
Кількість на модель
1
№
165
Назва деталі
Сегментна шпонка __NT__0__х__NT__1__х__NT__2__
Заводський номер
870812
Кількість на модель
1
№
167
Назва деталі
Заглушка діаметром 43
Заводський номер
870833
Кількість на модель
1
№
169
Назва деталі
Замкова шайба
Заводський номер
870851
Кількість на модель
6
№
171
Назва деталі
Спеціальна шайба
Заводський номер
870855
Кількість на модель
2
№
173
Назва деталі
Замкова шайба
Заводський номер
870856
Кількість на модель
4
№
175
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Перемикач передач з керуванням | 152.1770010-80 | |||||||
| 3 | Кришка підшипника первинного вала у зборі | 14.1701039-40 | 1 | 1 | 3 | |||
| 5 | Зливна пробка з магнітом у зборі | 14.1701306 | 1 | 1 | 5 | |||
| 7 | Картер розподільника передач у зборі з втулками | 15.1770030-01 | 1 | 1 | 7 | |||
| 9 | Вал первинного розподільника передач у зборі | 152.1770040 | 1 | 1 | 9 | |||
| 11 | Синхронізатор розподільника передач у зборі | 152.1770160 | 1 | 1 | 11 | |||
| 13 | Проміжний вал розподільника передач у зборі | 15.1770210-01 | 1 | 1 | 13 | |||
| 19 | Механізм перемикання розподільника передач у зборі | 15.1771010 | 1 | 1 | 19 | |||
| 21 | Валик вилки механізму перемикання з важелем у зборі | 15.1771110 | 1 | 1 | 21 | |||
| 23 | Клапан увімкнення розподільника передач у зборі | 15.1772040-01 | 1 | 1 | 23 | |||
| 25 | Редукційний клапан управління механізмом у зборі | 15.1772100 | 1 | 1 | 25 | |||
| 27 | Повітряний канал від редукційного клапана до керуючого крана та клапана увімкнення розподільника | 15.1772270-20 | 1 | 1 | 27 | |||
| 29 | Повітропровід від клапана ввімкнення до повітророзподільника | 15.1772290 | 1 | 1 | 29 | |||
| 31 | Повітряний канал переднього циліндра повітряного розподільника | 15.1772300-20 | 1 | 1 | 31 | |||
| 33 | Повітряний канал заднього циліндра повітряного розподільника | 15.1772320-20 | 1 | 1 | 33 | |||
| 37 | Кронштейн для кріплення колодки | 15.1772327 | 1 | 1 | 37 | |||
| 43 | Передня кришка люка | 14.1601018-10 | 1 | 1 | 43 | |||
| 44 | Нижня кришка оглядового люка | 14.1601022-30 | 1 | 1 | 44 | |||
| 45 | Передня прокладка | 14.1601025 | 1 | 1 | 45 | |||
| 46 | Прокладка кришки | 14.1601026 | 1 | 1 | 46 | |||
| 47 | Верхня кришка картера зчеплення | 14.1601030-20 | 1 | 1 | 47 | |||
| 48 | Прокладка кришки | 14.1601038 | 1 | 1 | 48 | |||
| 49 | Кришка сальника вала вимкнення зчеплення | 14.1601240 | 1 | 1 | 49 | |||
| 51 | Ущільнювальне кільце сальника | 14.1601242 | 1 | 1 | 51 | |||
| 52 | Кільце сальника ГОСТ 6308-71 | 14.1601244 | 1 | 1 | 52 | |||
| 53 | Регулювальна прокладка | 14.1701035 | 5 | 5 | 53 | |||
| 55 | Регулювальна прокладка | 14.1701036 | 3 | 3 | 55 | |||
| 57 | Прокладка кришки первинного вала | 14.1701042 | 1 | 1 | 57 | |||
| 59 | Римський болт | 14.1701350 | 1 | 1 | 59 | |||
| 61 | Сухарь вилки перемикання другої та третьої передач | 14.1702029 | 2 | 2 | 61 | |||
| 63 | Кришка люка картера розподільника передач | 15.1770036 | 1 | 1 | 63 | |||
| 65 | Кришка люка картера розподільника передач | 15.1770038 | 1 | 1 | 65 | |||
| 67 | Опорне кільце переднього підшипника | 15.1770236 | 1 | 1 | 67 | |||
| 69 | Опорна шайба | 15.1770238 | 1 | 1 | 69 | |||
| 71 | Стопорна пластина | 15.1770239 | 1 | 1 | 71 | |||
| 73 | Кришка переднього підшипника проміжного вала | 15.1770244 | 1 | 1 | 73 | |||
| 75 | Ущільнювальне кільце кришки підшипника | 15.1770246 | 1 | 1 | 75 | |||
| 77 | Прокладка кришки переднього підшипника проміжного вала | 15.1770248 | 1 | 1 | 77 | |||
| 79 | Гніздо заднього підшипника проміжного вала | 15.1770256 | 1 | 1 | 79 | |||
| 81 | Прокладка корпусу механізму перемикання | 15.1771026 | 1 | 1 | 81 | |||
| 83 | Фіксатор штока механізму перемикання | 15.1771062 | 1 | 1 | 83 | |||
| 85 | Пружина фіксатора штока | 15.1771064 | 1 | 1 | 85 | |||
| 87 | Вилка механізму перемикання розподільника передач | 15.1771094 | 1 | 1 | 87 | |||
| 91 | Направляюча опори клапана | 15.1772072 | 1 | 1 | 91 | |||
| 93 | Кріплення для наконечників повітропроводів | 15.1772326 | 1 | 1 | 93 | |||
| 95 | Кріплення для повітропроводів | 15.1772336 | 4 | 4 | 95 | |||
| 115 | Маслянка 6 Ц19853-74хр. ГОСТ 2.3.45 | 864009 | 3 | 3 | 115 | |||
| 116 | Однорядний радіальний кульковий підшипник з канавкою на зовнішньому кільці ГОСТ 520-89 | 70-50409АК | 1 | 1 | 116 | |||
| 117 | Роликовий підшипник | 292213К1М | 1 | 1 | 117 | |||
| 118 | Пробка КГ 1/4" | 262542 | 1 | 1 | 118 | |||
| 119 | Болт M6 | 1/09026/21 | 2 | 2 | 119 | |||
| 120 | Болт M8-6gх16 | 1/60432/21 | 9 | 9 | 120 | |||
| 121 | Болт M8-6gх25 | 1/60436/21 | 12 | 12 | 121 | |||
| 123 | Болт M8-6gх40 | 1/60440/21 | 2 | 2 | 123 | |||
| 125 | Болт M8-6gх60 | 1/60444/21 | 4 | 4 | 125 | |||
| 127 | Болт M10x1,25-6gx30 | 1/13069/21 | 6 | 6 | 127 | |||
| 128 | Болт M8x1,25-6gx35 | 1/59709/21 | 2 | 2 | 128 | |||
| 133 | Болт Mx- x | 1/55404/33 | 2 | 2 | 133 | |||
| 135 | Гвинт М166-6gх__NT__2__ | 1/33013/01 | 2 | 2 | 135 | |||
| 137 | Гайка М12х1,25-6Н | 1/61015/11 | 4 | 4 | 137 | |||
| 139 | Плоска шайба 8х17 | 1/05196/01 | 4 | 4 | 139 | |||
| 141 | Плоска шайба 10,6х18х2 | 1/26386/01 | 5 | 5 | 141 | |||
| 143 | Пружинна шайба | 1/05164/73 | 2 | 2 | 143 | |||
| 145 | Пружинна шайба | 1/05166/73 | 27 | 27 | 145 | |||
| 146 | Пружинна шайба | 1/05168/73 | 5 | 5 | 146 | |||
| 149 | Шпилька М12х1,25-6gх18х30 | 1/35301/21 | 4 | 4 | 149 | |||
| 151 | Шпилька М16х1,5х22х35 | 1/18004/31 | 8 | 8 | 151 | |||
| 153 | Шпилька картера М16х1,5х22х45 | 1/18006/31 | 4 | 4 | 153 | |||
| 155 | Заглушка | 1/01592/06 | 1 | 1 | 155 | |||
| 157 | Ущільнювальна прокладка 10х16х1, 5 | 1/02844/60 | 18 | 18 | 157 | |||
| 159 | Циліндричний штифт х | 1/03389/26 | 1 | 1 | 159 | |||
| 160 | Штифт __NT__0__х__NT__1__ | 1/04830/16 | 4 | 4 | 160 | |||
| 161 | Болт M10x1,25-6gx75 | 853066 | 5 | 5 | 161 | |||
| 162 | Ущільнювальне кільце | 864210 | 2 | 2 | 162 | |||
| 163 | Болт M10x1,25-6gx23 | 870007 | 9 | 9 | 163 | |||
| 165 | Штифт | 870771 | 1 | 1 | 165 | |||
| 167 | Сегментна шпонка __NT__0__х__NT__1__х__NT__2__ | 870812 | 1 | 1 | 167 | |||
| 169 | Заглушка діаметром 43 | 870833 | 1 | 1 | 169 | |||
| 171 | Замкова шайба | 870851 | 6 | 6 | 171 | |||
| 173 | Спеціальна шайба | 870855 | 2 | 2 | 173 | |||
| 175 | Замкова шайба | 870856 | 4 | 4 | 175 |
