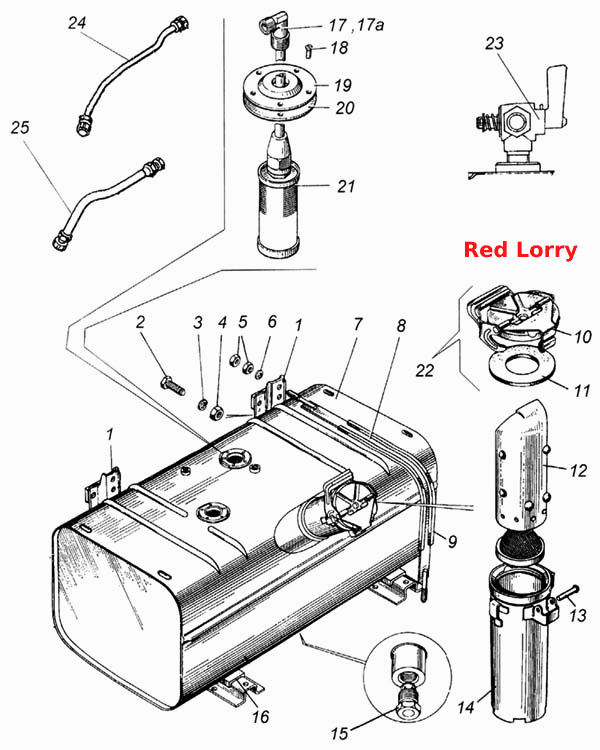

Паливний бак
100%
Назва деталі
Кронштейн
Заводський номер
5320-1101103
Кількість на модель
4
№
1
Назва деталі
Болт M12x1,25-6gx40
Заводський номер
1/55406/21
Кількість на модель
14
№
2
Назва деталі
Пружинна шайба
Заводський номер
1/05170/77
Кількість на модель
14
№
3
Назва деталі
Гайка М12х1,25-6Н
Заводський номер
1/61015/11
Кількість на модель
14
№
4
Назва деталі
Гайка
Заводський номер
1/21647/11
Кількість на модель
16
№
5
Назва деталі
Плоска шайба 10,6х18х2
Заводський номер
1/26386/01
Кількість на модель
8
№
6
Назва деталі
Паливний бак у зборі
Заводський номер
5410-1101010-10
Кількість на модель
1
№
7
Назва деталі
Хомут кріплення паливного бака у зборі
Заводський номер
5320-1101110
Кількість на модель
4
№
8
Назва деталі
Прокладка
Заводський номер
5320-1311068
Кількість на модель
4
№
9
Назва деталі
Облицювання пробкою в зборі
Заводський номер
5320-1103070
Кількість на модель
2
№
10
Назва деталі
Установка пробки
Заводський номер
5320-1103075-01
Кількість на модель
2
№
11
Назва деталі
Висувна трубка наливної горловини
Заводський номер
5320-1101060-10
Кількість на модель
2
№
12
Назва деталі
Заклепка 40.01.016х37.001.157-75 ОСТ __NT__3__5
Заводський номер
255141
Кількість на модель
2
№
13
Назва деталі
Конічна різьбова заглушка 22х1, 5
Заводський номер
1/43253/01
Кількість на модель
2
№
15
Назва деталі
Прокладка кронштейна
Заводський номер
5320-1101109
Кількість на модель
4
№
16
Назва деталі
Приймальна трубка з кутовим з'єднувачем у зборі
Заводський номер
5320-1104015
Кількість на модель
1
№
17
Назва деталі
Приймальна трубка з краном у зборі
Заводський номер
5410-1104015
Кількість на модель
1
№
17
Назва деталі
Гвинт М85-6gх__NT__2__
Заводський номер
1/03892/01
Кількість на модель
5
№
18
Назва деталі
Фланець кріплення приймальної трубки
Заводський номер
5320-1104021
Кількість на модель
1
№
19
Назва деталі
Прокладка датчика
Заводський номер
5320-3827013
Кількість на модель
1
№
20
Назва деталі
Фільтр приймальної трубки у зборі
Заводський номер
5320-1104023
Кількість на модель
1
№
21
Назва деталі
Пробка бака
Заводський номер
5320-1103010-01
Кількість на модель
1
№
22
Назва деталі
Паливний розподільний кран у зборі
Заводський номер
5410-1104160
Кількість на модель
1
№
23
Назва деталі
З'єднувальний рукав паливопроводів
Заводський номер
5320-1104102
Кількість на модель
2
№
24
Назва деталі
З'єднувальний шланг паливних трубопроводів
Заводський номер
5320-1104159
Кількість на модель
1
№
25
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | 5320-1101103 | 4 | 4 | 1 | |||
| 2 | Болт M12x1,25-6gx40 | 1/55406/21 | 14 | 14 | 2 | |||
| 3 | Пружинна шайба | 1/05170/77 | 14 | 14 | 3 | |||
| 4 | Гайка М12х1,25-6Н | 1/61015/11 | 14 | 14 | 4 | |||
| 5 | Гайка | 1/21647/11 | 16 | 16 | 5 | |||
| 6 | Плоска шайба 10,6х18х2 | 1/26386/01 | 8 | 8 | 6 | |||
| 7 | Паливний бак у зборі | 5410-1101010-10 | 1 | 1 | 7 | |||
| 8 | Хомут кріплення паливного бака у зборі | 5320-1101110 | 4 | 4 | 8 | |||
| 9 | Прокладка | 5320-1311068 | 4 | 4 | 9 | |||
| 10 | Облицювання пробкою в зборі | 5320-1103070 | 2 | 2 | 10 | |||
| 11 | Установка пробки | 5320-1103075-01 | 2 | 2 | 11 | |||
| 12 | Висувна трубка наливної горловини | 5320-1101060-10 | 2 | 2 | 12 | |||
| 13 | Заклепка 40.01.016х37.001.157-75 ОСТ __NT__3__5 | 255141 | 2 | 2 | 13 | |||
| 15 | Конічна різьбова заглушка 22х1, 5 | 1/43253/01 | 2 | 2 | 15 | |||
| 16 | Прокладка кронштейна | 5320-1101109 | 4 | 4 | 16 | |||
| 17 | Приймальна трубка з кутовим з'єднувачем у зборі | 5320-1104015 | 1 | 1 | 17 | |||
| 17 | Приймальна трубка з краном у зборі | 5410-1104015 | 1 | 1 | 17 | |||
| 18 | Гвинт М85-6gх__NT__2__ | 1/03892/01 | 5 | 5 | 18 | |||
| 19 | Фланець кріплення приймальної трубки | 5320-1104021 | 1 | 1 | 19 | |||
| 20 | Прокладка датчика | 5320-3827013 | 1 | 1 | 20 | |||
| 21 | Фільтр приймальної трубки у зборі | 5320-1104023 | 1 | 1 | 21 | |||
| 22 | Пробка бака | 5320-1103010-01 | 1 | 1 | 22 | |||
| 23 | Паливний розподільний кран у зборі | 5410-1104160 | 1 | 1 | 23 | |||
| 24 | З'єднувальний рукав паливопроводів | 5320-1104102 | 2 | 2 | 24 | |||
| 25 | З'єднувальний шланг паливних трубопроводів | 5320-1104159 | 1 | 1 | 25 |
