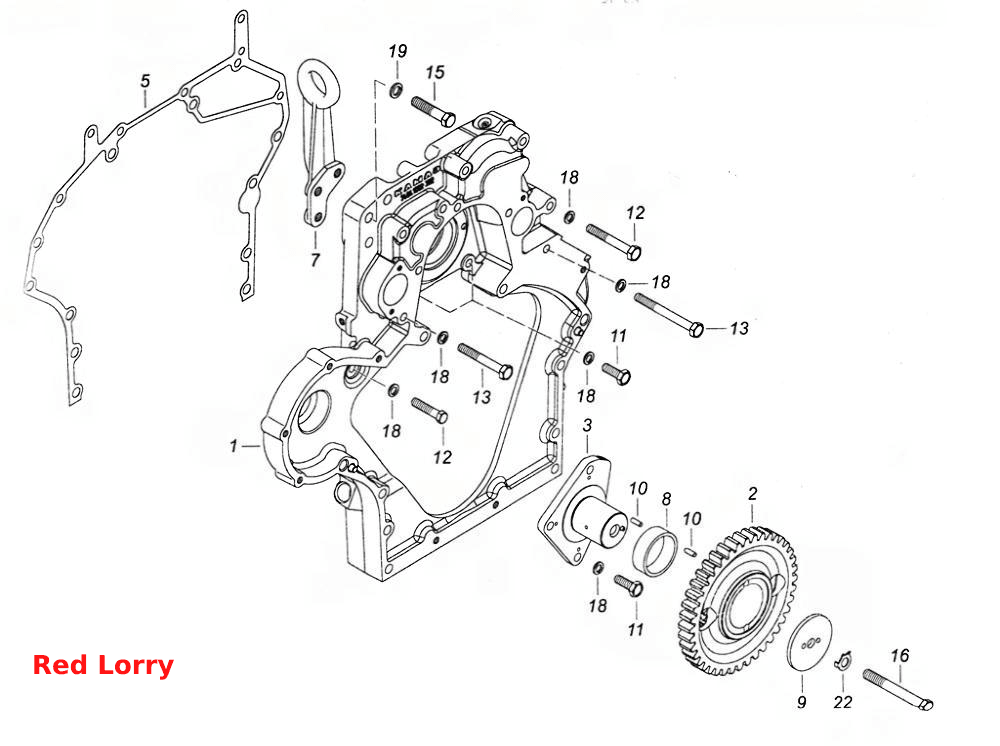

Встановлення картера агрегатів
100%
Назва деталі
Встановлення картера агрегатів
Заводський номер
7406.1002003
Кількість на модель
№
Назва деталі
Встановлення картера агрегатів
Заводський номер
7406.1002003-10
Кількість на модель
№
Назва деталі
Корпус агрегатів у зборі
Заводський номер
7406.1002320
Кількість на модель
1
№
1
Назва деталі
Корпус агрегатів у зборі
Заводський номер
7406.1002320-10
Кількість на модель
1
№
1
Назва деталі
Ведуча шестерня у зборі
Заводський номер
7406.1029115
Кількість на модель
1
№
2
Назва деталі
Ось ведучої шестерні в зборі
Заводський номер
7406.1029125
Кількість на модель
1
№
3
Назва деталі
Прокладка картера маховика
Заводський номер
740.1002314-10
Кількість на модель
1
№
5
Назва деталі
Рим
Заводський номер
740.1002358
Кількість на модель
1
№
7
Назва деталі
Проміжна втулка роликів підшипника
Заводський номер
7406.1029036
Кількість на модель
1
№
8
Назва деталі
Опорна шайба
Заводський номер
7406.1029142
Кількість на модель
1
№
9
Назва деталі
Ролик х
Заводський номер
14.1701285
Кількість на модель
60
№
10
Назва деталі
Болт TEM10x1,25-6gx25
Заводський номер
1/59707/21
Кількість на модель
5
№
11
Назва деталі
Болт M10x1,25x45
Заводський номер
1/12347/21
Кількість на модель
2
№
12
Назва деталі
Болт M10x1,25-6gx75
Заводський номер
1/59713/33
Кількість на модель
2
№
13
Назва деталі
Болт M1x25-6gx55, __NT__3__12
Заводський номер
1/55409/21
Кількість на модель
3
№
15
Назва деталі
Болт M12x1,25-6gx100
Заводський номер
1/55416/31
Кількість на модель
1
№
16
Назва деталі
Пружинна шайба
Заводський номер
1/05168/73
Кількість на модель
9
№
18
Назва деталі
Пружинна шайба
Заводський номер
1/05170/73
Кількість на модель
3
№
19
Назва деталі
Замкова шайба
Заводський номер
870852
Кількість на модель
1
№
22
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення картера агрегатів | 7406.1002003 | |||||||
| Встановлення картера агрегатів | 7406.1002003-10 | |||||||
| 1 | Корпус агрегатів у зборі | 7406.1002320 | 1 | 1 | 1 | |||
| 1 | Корпус агрегатів у зборі | 7406.1002320-10 | 1 | 1 | 1 | |||
| 2 | Ведуча шестерня у зборі | 7406.1029115 | 1 | 1 | 2 | |||
| 3 | Ось ведучої шестерні в зборі | 7406.1029125 | 1 | 1 | 3 | |||
| 5 | Прокладка картера маховика | 740.1002314-10 | 1 | 1 | 5 | |||
| 7 | Рим | 740.1002358 | 1 | 1 | 7 | |||
| 8 | Проміжна втулка роликів підшипника | 7406.1029036 | 1 | 1 | 8 | |||
| 9 | Опорна шайба | 7406.1029142 | 1 | 1 | 9 | |||
| 10 | Ролик х | 14.1701285 | 60 | 60 | 10 | |||
| 11 | Болт TEM10x1,25-6gx25 | 1/59707/21 | 5 | 5 | 11 | |||
| 12 | Болт M10x1,25x45 | 1/12347/21 | 2 | 2 | 12 | |||
| 13 | Болт M10x1,25-6gx75 | 1/59713/33 | 2 | 2 | 13 | |||
| 15 | Болт M1x25-6gx55, __NT__3__12 | 1/55409/21 | 3 | 3 | 15 | |||
| 16 | Болт M12x1,25-6gx100 | 1/55416/31 | 1 | 1 | 16 | |||
| 18 | Пружинна шайба | 1/05168/73 | 9 | 9 | 18 | |||
| 19 | Пружинна шайба | 1/05170/73 | 3 | 3 | 19 | |||
| 22 | Замкова шайба | 870852 | 1 | 1 | 22 |
