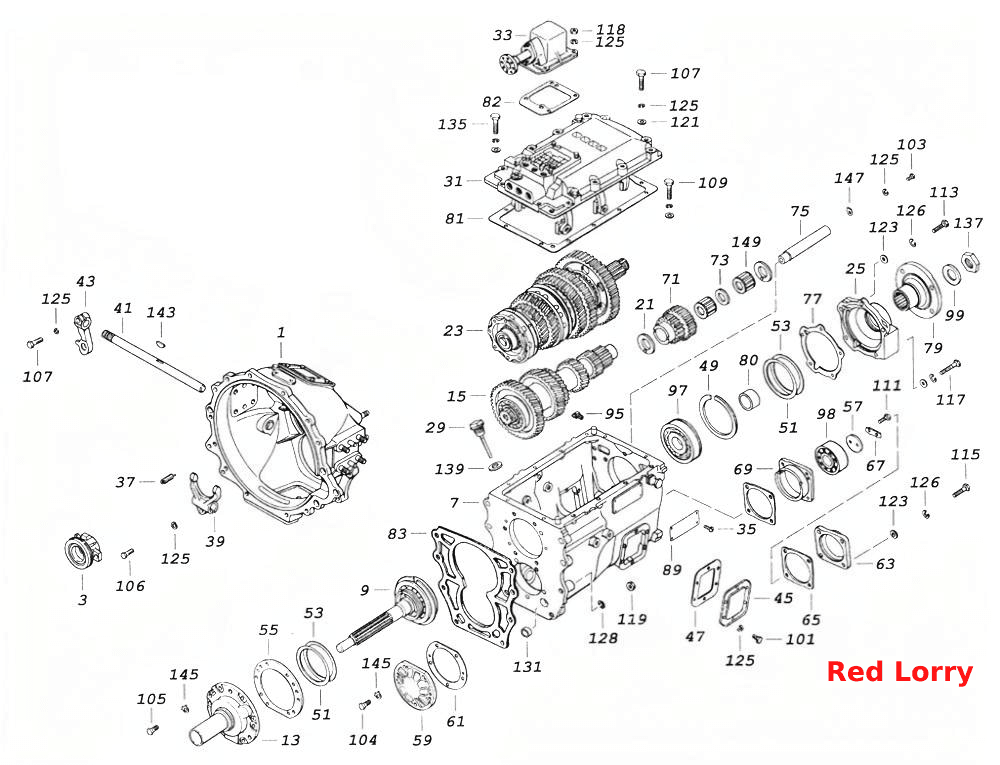

Коробка передач із картером зчеплення
100%
Назва деталі
Коробка передач
Заводський номер
142.1700101
Кількість на модель
№
Назва деталі
Коробка передач із картером зчеплення
Заводський номер
142.1700201
Кількість на модель
№
Назва деталі
Картер зчеплення з кришками у зборі
Заводський номер
14.1601008-20
Кількість на модель
1
№
1
Назва деталі
Муфта вимкнення зчеплення в зборі
Заводський номер
14.1601180
Кількість на модель
1
№
3
Назва деталі
Муфта вимкнення зчеплення
Заводський номер
720-1601180-50
Кількість на модель
№
3
Назва деталі
Картер коробки передач у зборі
Заводський номер
14.1701010
Кількість на модель
1
№
7
Назва деталі
Первинний вал у зборі
Заводський номер
142.1701025
Кількість на модель
1
№
9
Назва деталі
Кришка підшипника первинного вала у зборі
Заводський номер
14.1701039
Кількість на модель
1
№
13
Назва деталі
Проміжний вал коробки передач у зборі
Заводський номер
14.1701047
Кількість на модель
1
№
15
Назва деталі
Шайба упору блоку шестерень заднього ходу в зборі
Заводський номер
14.1701086
Кількість на модель
2
№
21
Назва деталі
Вторинний вал коробки передач у зборі
Заводський номер
142.1701100
Кількість на модель
1
№
23
Назва деталі
Кришка заднього підшипника вторинного вала
Заводський номер
141.1701201
Кількість на модель
1
№
25
Назва деталі
Покажчик рівня масла в зборі
Заводський номер
14.1701440
Кількість на модель
1
№
29
Назва деталі
Механізм перемикання передач у зборі
Заводський номер
14.1702010
Кількість на модель
1
№
31
Назва деталі
Опора важеля перемикання передач у зборі
Заводський номер
14.1702200-10
Кількість на модель
1
№
33
Назва деталі
Нарізний цвях
Заводський номер
33.1111910
Кількість на модель
4
№
35
Назва деталі
Пружина муфти вимкнення зчеплення
Заводський номер
14.1601188
Кількість на модель
2
№
37
Назва деталі
Вилка вимкнення зчеплення
Заводський номер
14.1601203
Кількість на модель
1
№
39
Назва деталі
Вал вилки вимкнення зчеплення
Заводський номер
14.1601215
Кількість на модель
1
№
41
Назва деталі
Важіль вала вилки вимкнення зчеплення
Заводський номер
14.1601217
Кількість на модель
1
№
43
Назва деталі
Кришка люка відбору потужності
Заводський номер
14.1701020
Кількість на модель
2
№
45
Назва деталі
Прокладка кришки люка приводу відбору потужності коробки передач
Заводський номер
14.1701021-01
Кількість на модель
2
№
47
Назва деталі
Стопорне кільце
Заводський номер
14.1701034
Кількість на модель
1
№
49
Назва деталі
Регулювальна прокладка
Заводський номер
14.1701035
Кількість на модель
10
№
51
Назва деталі
Регулювальна прокладка
Заводський номер
14.1701036
Кількість на модель
6
№
53
Назва деталі
Прокладка кришки первинного вала
Заводський номер
14.1701042
Кількість на модель
1
№
55
Назва деталі
Опорна шайба
Заводський номер
14.1701060
Кількість на модель
1
№
57
Назва деталі
Кришка переднього підшипника проміжного вала
Заводський номер
14.1701068
Кількість на модель
1
№
59
Назва деталі
Прокладка
Заводський номер
14.1701069
Кількість на модель
1
№
61
Назва деталі
Кришка заднього підшипника проміжного вала
Заводський номер
14.1701074
Кількість на модель
1
№
63
Назва деталі
Установка кришки заднього
Заводський номер
14.1701075
Кількість на модель
2
№
65
Назва деталі
Планка фіксуюча для болтів упорної шайби
Заводський номер
14.1701076
Кількість на модель
1
№
67
Назва деталі
Корпус заднього підшипника проміжного вала
Заводський номер
14.1701078
Кількість на модель
1
№
69
Назва деталі
Блок шестерень заднього ходу
Заводський номер
14.1701082
Кількість на модель
1
№
71
Назва деталі
Проміжна втулка підшипників блоку зубчастих коліс
Заводський номер
14.1701084
Кількість на модель
1
№
73
Назва деталі
Вісь блоку шестерень заднього ходу
Заводський номер
14.1701092
Кількість на модель
1
№
75
Назва деталі
Прокладка кришки заднього підшипника
Заводський номер
14.1701203
Кількість на модель
1
№
77
Назва деталі
Фланець кріплення карданного валу до вторинного валу коробки передач
Заводський номер
142.1701240
Кількість на модель
1
№
79
Назва деталі
Розпірна втулка
Заводський номер
141.1701242
Кількість на модель
1
№
80
Назва деталі
Прокладка верхньої кришки
Заводський номер
14.1702014
Кількість на модель
1
№
81
Назва деталі
Прокладка фланця верхньої кришки
Заводський номер
14.1702122
Кількість на модель
1
№
82
Назва деталі
Прокладка картера розподільника передач
Заводський номер
15.1770034
Кількість на модель
1
№
83
Назва деталі
Заводська табличка коробки передач
Заводський номер
14.3904020
Кількість на модель
1
№
89
Назва деталі
Маслянка 6 Ц19853-74хр. ГОСТ 2.3.45
Заводський номер
864009
Кількість на модель
3
№
95
Назва деталі
Підшипник Ш — радіальний однорядний кульковий з канавкою на зовнішньому кільці
Заводський номер
45104951000900
Кількість на модель
1
№
97
Назва деталі
Підшипник Ш — роликовий, радіально-сферичний, дворядний
Заводський номер
45104957000110
Кількість на модель
1
№
98
Назва деталі
Пружина тарілчаста НД 40х4х1х5, 3057-90 ГОСТ 70
Заводський номер
14.1701243
Кількість на модель
1
№
99
Назва деталі
Болт M10x1,25-6gx16
Заводський номер
1/59703/21
Кількість на модель
12
№
101
Назва деталі
Болт TEM10x 1,25-6gx20
Заводський номер
1/59705/21
Кількість на модель
1
№
103
Назва деталі
Болт TEM10x1,25-6gx25
Заводський номер
1/59707/21
Кількість на модель
5
№
104
Назва деталі
Болт M10x1,25-6gx30
Заводський номер
1/13069/21
Кількість на модель
6
№
105
Назва деталі
Болт M8x1,25-6gx35
Заводський номер
1/59709/21
Кількість на модель
1
№
106
Назва деталі
Болт TEM10x1,25-6gx40
Заводський номер
1/13070/21
Кількість на модель
3
№
107
Назва деталі
Болт M8x1,25-6gx60
Заводський номер
1/12880/21
Кількість на модель
8
№
109
Назва деталі
Болт Mx- x
Заводський номер
1/55404/33
Кількість на модель
2
№
111
Назва деталі
Болт TEM12x1,25-6gx45
Заводський номер
1/55407/21
Кількість на модель
3
№
113
Назва деталі
Болт M1x25-6gx55, __NT__3__12
Заводський номер
1/55409/21
Кількість на модель
4
№
115
Назва деталі
Болт M12x1,25-6gx80
Заводський номер
1/55414/21
Кількість на модель
2
№
117
Назва деталі
Гайка М10х1,25-6Н
Заводський номер
1/21647/21
Кількість на модель
4
№
118
Назва деталі
Гайка М16х1,5-6Н
Заводський номер
1/21641/11
Кількість на модель
8
№
119
Назва деталі
Плоска шайба 10,6х18х2
Заводський номер
1/26386/01
Кількість на модель
12
№
121
Назва деталі
Диск
Заводський номер
1/05200/01
Кількість на модель
9
№
123
Назва деталі
Пружинна шайба
Заводський номер
1/05168/73
Кількість на модель
31
№
125
Назва деталі
Пружинна шайба
Заводський номер
1/05170/73
Кількість на модель
9
№
126
Назва деталі
Пружинна шайба
Заводський номер
1/05172/77
Кількість на модель
8
№
128
Назва деталі
Чашкоподібна заглушка
Заводський номер
1/43290/07
Кількість на модель
2
№
131
Назва деталі
Болт М10х1,25х40 верхньої кришки
Заводський номер
870024
Кількість на модель
2
№
135
Назва деталі
Спеціальна гайка М2-6х39Н
Заводський номер
870510
Кількість на модель
1
№
137
Назва деталі
Ущільнювальна шайба 30х42х2
Заводський номер
870632
Кількість на модель
1
№
139
Назва деталі
Сегментна шпонка 6х9х22
Заводський номер
870813
Кількість на модель
1
№
143
Назва деталі
Замкова шайба
Заводський номер
870851
Кількість на модель
11
№
145
Назва деталі
Стопорна шайба
Заводський номер
870862
Кількість на модель
1
№
147
Назва деталі
Підшипник К — радіальний роликовий з довгими циліндричними роликами без кілець
Заводський номер
4525321821
Кількість на модель
2
№
149
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Коробка передач | 142.1700101 | |||||||
| Коробка передач із картером зчеплення | 142.1700201 | |||||||
| 1 | Картер зчеплення з кришками у зборі | 14.1601008-20 | 1 | 1 | 1 | |||
| 3 | Муфта вимкнення зчеплення в зборі | 14.1601180 | 1 | 1 | 3 | |||
| 3 | Муфта вимкнення зчеплення | 720-1601180-50 | 3 | |||||
| 7 | Картер коробки передач у зборі | 14.1701010 | 1 | 1 | 7 | |||
| 9 | Первинний вал у зборі | 142.1701025 | 1 | 1 | 9 | |||
| 13 | Кришка підшипника первинного вала у зборі | 14.1701039 | 1 | 1 | 13 | |||
| 15 | Проміжний вал коробки передач у зборі | 14.1701047 | 1 | 1 | 15 | |||
| 21 | Шайба упору блоку шестерень заднього ходу в зборі | 14.1701086 | 2 | 2 | 21 | |||
| 23 | Вторинний вал коробки передач у зборі | 142.1701100 | 1 | 1 | 23 | |||
| 25 | Кришка заднього підшипника вторинного вала | 141.1701201 | 1 | 1 | 25 | |||
| 29 | Покажчик рівня масла в зборі | 14.1701440 | 1 | 1 | 29 | |||
| 31 | Механізм перемикання передач у зборі | 14.1702010 | 1 | 1 | 31 | |||
| 33 | Опора важеля перемикання передач у зборі | 14.1702200-10 | 1 | 1 | 33 | |||
| 35 | Нарізний цвях | 33.1111910 | 4 | 4 | 35 | |||
| 37 | Пружина муфти вимкнення зчеплення | 14.1601188 | 2 | 2 | 37 | |||
| 39 | Вилка вимкнення зчеплення | 14.1601203 | 1 | 1 | 39 | |||
| 41 | Вал вилки вимкнення зчеплення | 14.1601215 | 1 | 1 | 41 | |||
| 43 | Важіль вала вилки вимкнення зчеплення | 14.1601217 | 1 | 1 | 43 | |||
| 45 | Кришка люка відбору потужності | 14.1701020 | 2 | 2 | 45 | |||
| 47 | Прокладка кришки люка приводу відбору потужності коробки передач | 14.1701021-01 | 2 | 2 | 47 | |||
| 49 | Стопорне кільце | 14.1701034 | 1 | 1 | 49 | |||
| 51 | Регулювальна прокладка | 14.1701035 | 10 | 10 | 51 | |||
| 53 | Регулювальна прокладка | 14.1701036 | 6 | 6 | 53 | |||
| 55 | Прокладка кришки первинного вала | 14.1701042 | 1 | 1 | 55 | |||
| 57 | Опорна шайба | 14.1701060 | 1 | 1 | 57 | |||
| 59 | Кришка переднього підшипника проміжного вала | 14.1701068 | 1 | 1 | 59 | |||
| 61 | Прокладка | 14.1701069 | 1 | 1 | 61 | |||
| 63 | Кришка заднього підшипника проміжного вала | 14.1701074 | 1 | 1 | 63 | |||
| 65 | Установка кришки заднього | 14.1701075 | 2 | 2 | 65 | |||
| 67 | Планка фіксуюча для болтів упорної шайби | 14.1701076 | 1 | 1 | 67 | |||
| 69 | Корпус заднього підшипника проміжного вала | 14.1701078 | 1 | 1 | 69 | |||
| 71 | Блок шестерень заднього ходу | 14.1701082 | 1 | 1 | 71 | |||
| 73 | Проміжна втулка підшипників блоку зубчастих коліс | 14.1701084 | 1 | 1 | 73 | |||
| 75 | Вісь блоку шестерень заднього ходу | 14.1701092 | 1 | 1 | 75 | |||
| 77 | Прокладка кришки заднього підшипника | 14.1701203 | 1 | 1 | 77 | |||
| 79 | Фланець кріплення карданного валу до вторинного валу коробки передач | 142.1701240 | 1 | 1 | 79 | |||
| 80 | Розпірна втулка | 141.1701242 | 1 | 1 | 80 | |||
| 81 | Прокладка верхньої кришки | 14.1702014 | 1 | 1 | 81 | |||
| 82 | Прокладка фланця верхньої кришки | 14.1702122 | 1 | 1 | 82 | |||
| 83 | Прокладка картера розподільника передач | 15.1770034 | 1 | 1 | 83 | |||
| 89 | Заводська табличка коробки передач | 14.3904020 | 1 | 1 | 89 | |||
| 95 | Маслянка 6 Ц19853-74хр. ГОСТ 2.3.45 | 864009 | 3 | 3 | 95 | |||
| 97 | Підшипник Ш — радіальний однорядний кульковий з канавкою на зовнішньому кільці | 45104951000900 | 1 | 1 | 97 | |||
| 98 | Підшипник Ш — роликовий, радіально-сферичний, дворядний | 45104957000110 | 1 | 1 | 98 | |||
| 99 | Пружина тарілчаста НД 40х4х1х5, 3057-90 ГОСТ 70 | 14.1701243 | 1 | 1 | 99 | |||
| 101 | Болт M10x1,25-6gx16 | 1/59703/21 | 12 | 12 | 101 | |||
| 103 | Болт TEM10x 1,25-6gx20 | 1/59705/21 | 1 | 1 | 103 | |||
| 104 | Болт TEM10x1,25-6gx25 | 1/59707/21 | 5 | 5 | 104 | |||
| 105 | Болт M10x1,25-6gx30 | 1/13069/21 | 6 | 6 | 105 | |||
| 106 | Болт M8x1,25-6gx35 | 1/59709/21 | 1 | 1 | 106 | |||
| 107 | Болт TEM10x1,25-6gx40 | 1/13070/21 | 3 | 3 | 107 | |||
| 109 | Болт M8x1,25-6gx60 | 1/12880/21 | 8 | 8 | 109 | |||
| 111 | Болт Mx- x | 1/55404/33 | 2 | 2 | 111 | |||
| 113 | Болт TEM12x1,25-6gx45 | 1/55407/21 | 3 | 3 | 113 | |||
| 115 | Болт M1x25-6gx55, __NT__3__12 | 1/55409/21 | 4 | 4 | 115 | |||
| 117 | Болт M12x1,25-6gx80 | 1/55414/21 | 2 | 2 | 117 | |||
| 118 | Гайка М10х1,25-6Н | 1/21647/21 | 4 | 4 | 118 | |||
| 119 | Гайка М16х1,5-6Н | 1/21641/11 | 8 | 8 | 119 | |||
| 121 | Плоска шайба 10,6х18х2 | 1/26386/01 | 12 | 12 | 121 | |||
| 123 | Диск | 1/05200/01 | 9 | 9 | 123 | |||
| 125 | Пружинна шайба | 1/05168/73 | 31 | 31 | 125 | |||
| 126 | Пружинна шайба | 1/05170/73 | 9 | 9 | 126 | |||
| 128 | Пружинна шайба | 1/05172/77 | 8 | 8 | 128 | |||
| 131 | Чашкоподібна заглушка | 1/43290/07 | 2 | 2 | 131 | |||
| 135 | Болт М10х1,25х40 верхньої кришки | 870024 | 2 | 2 | 135 | |||
| 137 | Спеціальна гайка М2-6х39Н | 870510 | 1 | 1 | 137 | |||
| 139 | Ущільнювальна шайба 30х42х2 | 870632 | 1 | 1 | 139 | |||
| 143 | Сегментна шпонка 6х9х22 | 870813 | 1 | 1 | 143 | |||
| 145 | Замкова шайба | 870851 | 11 | 11 | 145 | |||
| 147 | Стопорна шайба | 870862 | 1 | 1 | 147 | |||
| 149 | Підшипник К — радіальний роликовий з довгими циліндричними роликами без кілець | 4525321821 | 2 | 2 | 149 |
