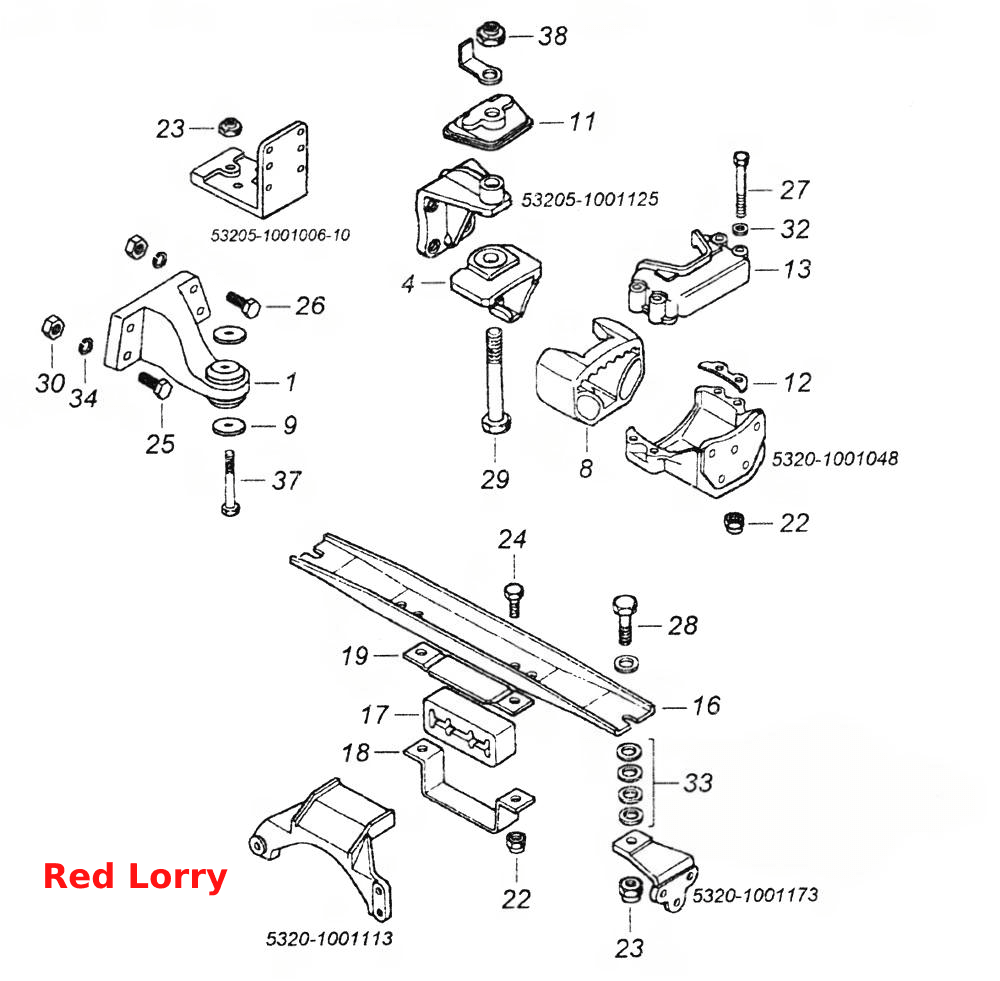

53205-1001005 Монтаж силового агрегату
100%
Назва деталі
__NT__0__ Монтаж силового агрегату
Заводський номер
53205-1001005
Кількість на модель
№
Назва деталі
Кронштейн силового агрегату
Заводський номер
53205-1001125
Кількість на модель
№
Назва деталі
Кронштейн задньої опори силового агрегату
Заводський номер
5320-1001048
Кількість на модель
№
Назва деталі
Кронштейн балки опорної стійки силового агрегату
Заводський номер
5320-1001173
Кількість на модель
№
Назва деталі
Передній кронштейн кріплення силового агрегату в зборі
Заводський номер
53205-1001006-10
Кількість на модель
№
Назва деталі
__NT__0__ Монтаж силового агрегату
Заводський номер
54115-1001005-10
Кількість на модель
№
Назва деталі
__NT__0__ Монтаж силового агрегату
Заводський номер
54115-1001005
Кількість на модель
№
Назва деталі
__NT__0__ Монтаж силового агрегату
Заводський номер
53205-1001005-10
Кількість на модель
№
Назва деталі
Кронштейн передньої опори силового агрегату в зборі
Заводський номер
53205-1001015
Кількість на модель
2
№
1
Назва деталі
Башмак задньої опори силового агрегату в зборі
Заводський номер
5320-1001062-10
Кількість на модель
2
№
4
Назва деталі
Подушка задньої опори силового агрегату
Заводський номер
5320-1001051
Кількість на модель
2
№
8
Назва деталі
Опорна шайба
Заводський номер
53205-1001071
Кількість на модель
4
№
9
Назва деталі
Захисний ковпак подушки задньої опори
Заводський номер
5320-1001075
Кількість на модель
2
№
11
Назва деталі
Регулювальна прокладка задньої опори
Заводський номер
5320-1001085
Кількість на модель
4
№
12
Назва деталі
Кришка задньої опори силового агрегату
Заводський номер
5320-1001109
Кількість на модель
2
№
13
Назва деталі
Балка опорної опори силового агрегату
Заводський номер
5320-1001171
Кількість на модель
1
№
16
Назва деталі
Подушка опорної опори силового агрегату
Заводський номер
5320-1001179
Кількість на модель
1
№
17
Назва деталі
Обойма опорної подушки силового агрегату
Заводський номер
54112-1001185
Кількість на модель
1
№
18
Назва деталі
Накладка подушки опорної опори силового агрегату
Заводський номер
5320-1001187
Кількість на модель
1
№
19
Назва деталі
Гайка М12х1,25-6Н
Заводський номер
251647
Кількість на модель
10
№
22
Назва деталі
Гайка М16х1, 5
Заводський номер
251649
Кількість на модель
4
№
23
Назва деталі
Болт TEM3012-6gx__NT__2__
Заводський номер
1/55404/21
Кількість на модель
2
№
24
Назва деталі
Болт TEM12x1,25-6gx45
Заводський номер
1/55407/21
Кількість на модель
7
№
25
Назва деталі
Болт TEM12x1,256gx50
Заводський номер
1/55408/21
Кількість на модель
1
№
26
Назва деталі
Болт M12x1,25-6gx100
Заводський номер
1/55416/21
Кількість на модель
8
№
27
Назва деталі
Болт TEM16x1,5-6gx60
Заводський номер
1/59811/21
Кількість на модель
2
№
28
Назва деталі
Болт TEM20x1,5-6gx160
Заводський номер
1/59903/21
Кількість на модель
2
№
29
Назва деталі
Гайка М12х1,25-6Н
Заводський номер
1/61015/11
Кількість на модель
8
№
30
Назва деталі
Диск
Заводський номер
1/05200/01
Кількість на модель
8
№
32
Назва деталі
Плоска шайба
Заводський номер
1/05202/010
Кількість на модель
14
№
33
Назва деталі
Пружинна шайба
Заводський номер
1/05170/77
Кількість на модель
8
№
34
Назва деталі
Болт M16x1,5-6gx120
Заводський номер
1/59818/31
Кількість на модель
2
№
37
Назва деталі
Гайка М20х1,5-6Н
Заводський номер
853528
Кількість на модель
2
№
38
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| __NT__0__ Монтаж силового агрегату | 53205-1001005 | |||||||
| Кронштейн силового агрегату | 53205-1001125 | |||||||
| Кронштейн задньої опори силового агрегату | 5320-1001048 | |||||||
| Кронштейн балки опорної стійки силового агрегату | 5320-1001173 | |||||||
| Передній кронштейн кріплення силового агрегату в зборі | 53205-1001006-10 | |||||||
| __NT__0__ Монтаж силового агрегату | 54115-1001005-10 | |||||||
| __NT__0__ Монтаж силового агрегату | 54115-1001005 | |||||||
| __NT__0__ Монтаж силового агрегату | 53205-1001005-10 | |||||||
| 1 | Кронштейн передньої опори силового агрегату в зборі | 53205-1001015 | 2 | 2 | 1 | |||
| 4 | Башмак задньої опори силового агрегату в зборі | 5320-1001062-10 | 2 | 2 | 4 | |||
| 8 | Подушка задньої опори силового агрегату | 5320-1001051 | 2 | 2 | 8 | |||
| 9 | Опорна шайба | 53205-1001071 | 4 | 4 | 9 | |||
| 11 | Захисний ковпак подушки задньої опори | 5320-1001075 | 2 | 2 | 11 | |||
| 12 | Регулювальна прокладка задньої опори | 5320-1001085 | 4 | 4 | 12 | |||
| 13 | Кришка задньої опори силового агрегату | 5320-1001109 | 2 | 2 | 13 | |||
| 16 | Балка опорної опори силового агрегату | 5320-1001171 | 1 | 1 | 16 | |||
| 17 | Подушка опорної опори силового агрегату | 5320-1001179 | 1 | 1 | 17 | |||
| 18 | Обойма опорної подушки силового агрегату | 54112-1001185 | 1 | 1 | 18 | |||
| 19 | Накладка подушки опорної опори силового агрегату | 5320-1001187 | 1 | 1 | 19 | |||
| 22 | Гайка М12х1,25-6Н | 251647 | 10 | 10 | 22 | |||
| 23 | Гайка М16х1, 5 | 251649 | 4 | 4 | 23 | |||
| 24 | Болт TEM3012-6gx__NT__2__ | 1/55404/21 | 2 | 2 | 24 | |||
| 25 | Болт TEM12x1,25-6gx45 | 1/55407/21 | 7 | 7 | 25 | |||
| 26 | Болт TEM12x1,256gx50 | 1/55408/21 | 1 | 1 | 26 | |||
| 27 | Болт M12x1,25-6gx100 | 1/55416/21 | 8 | 8 | 27 | |||
| 28 | Болт TEM16x1,5-6gx60 | 1/59811/21 | 2 | 2 | 28 | |||
| 29 | Болт TEM20x1,5-6gx160 | 1/59903/21 | 2 | 2 | 29 | |||
| 30 | Гайка М12х1,25-6Н | 1/61015/11 | 8 | 8 | 30 | |||
| 32 | Диск | 1/05200/01 | 8 | 8 | 32 | |||
| 33 | Плоска шайба | 1/05202/010 | 14 | 14 | 33 | |||
| 34 | Пружинна шайба | 1/05170/77 | 8 | 8 | 34 | |||
| 37 | Болт M16x1,5-6gx120 | 1/59818/31 | 2 | 2 | 37 | |||
| 38 | Гайка М20х1,5-6Н | 853528 | 2 | 2 | 38 |
