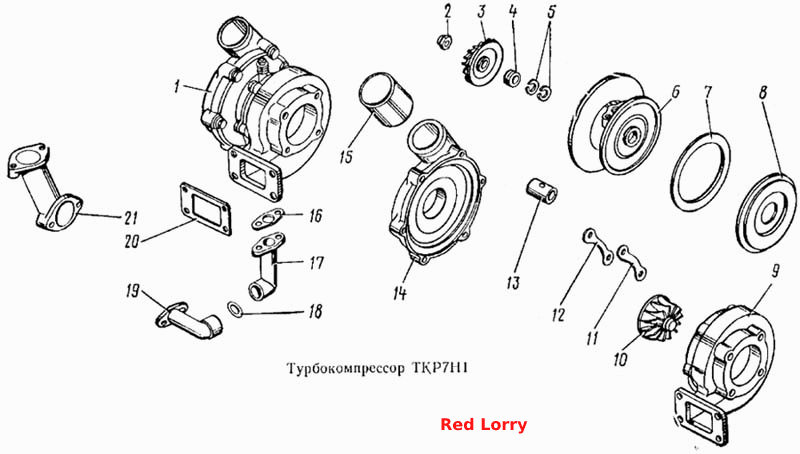

Турбокомпресор ТКР7Н1
100%
Назва деталі
Турбокомпресор ТКР7Н-1
Заводський номер
7403-1118008
Кількість на модель
2
№
1
Назва деталі
Гайка кріплення колеса компресора
Заводський номер
7403-1118120
Кількість на модель
2
№
2
Назва деталі
Колесо компресора
Заводський номер
7403-1118110
Кількість на модель
2
№
3
Назва деталі
Масловідбивач
Заводський номер
7403-1118084
Кількість на модель
2
№
4
Назва деталі
Ущільнювальне кільце
Заводський номер
7403-1118106
Кількість на модель
8
№
5
Назва деталі
Корпус підшипників
Заводський номер
7403-1118019
Кількість на модель
2
№
6
Назва деталі
Прокладка
Заводський номер
7403-1118178
Кількість на модель
2
№
7
Назва деталі
Екран
Заводський номер
7403-1118176-10
Кількість на модель
2
№
8
Назва деталі
Корпус турбіни
Заводський номер
7403-1118154
Кількість на модель
2
№
9
Назва деталі
Ротор
Заводський номер
7403-1118082-10
Кількість на модель
2
№
10
Назва деталі
Планка
Заводський номер
7403-1118158
Кількість на модель
6
№
11
Назва деталі
Замкова шайба
Заводський номер
7403-1118159
Кількість на модель
6
№
12
Назва деталі
Подшипник
Заводський номер
7403-1118030
Кількість на модель
2
№
13
Назва деталі
Корпус компресора в зборі
Заводський номер
7403-1118130
Кількість на модель
2
№
14
Назва деталі
Рукав х, L- мм.
Заводський номер
7403.1118278
Кількість на модель
2
№
15
Назва деталі
Прокладка
Заводський номер
7403.1118042
Кількість на модель
5
№
16
Назва деталі
Зливний патрубок
Заводський номер
7403-1118240
Кількість на модель
2
№
17
Назва деталі
Ущільнювальне кільце
Заводський номер
7403-1118236
Кількість на модель
4
№
18
Назва деталі
Зливний патрубок
Заводський номер
7403-1118240-10
Кількість на модель
1
№
19
Назва деталі
Прокладка турбіни
Заводський номер
7403.1118189
Кількість на модель
2
№
20
Назва деталі
Патрубок
Заводський номер
7403-1118242
Кількість на модель
1
№
21
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Турбокомпресор ТКР7Н-1 | 7403-1118008 | 2 | 2 | 1 | |||
| 2 | Гайка кріплення колеса компресора | 7403-1118120 | 2 | 2 | 2 | |||
| 3 | Колесо компресора | 7403-1118110 | 2 | 2 | 3 | |||
| 4 | Масловідбивач | 7403-1118084 | 2 | 2 | 4 | |||
| 5 | Ущільнювальне кільце | 7403-1118106 | 8 | 8 | 5 | |||
| 6 | Корпус підшипників | 7403-1118019 | 2 | 2 | 6 | |||
| 7 | Прокладка | 7403-1118178 | 2 | 2 | 7 | |||
| 8 | Екран | 7403-1118176-10 | 2 | 2 | 8 | |||
| 9 | Корпус турбіни | 7403-1118154 | 2 | 2 | 9 | |||
| 10 | Ротор | 7403-1118082-10 | 2 | 2 | 10 | |||
| 11 | Планка | 7403-1118158 | 6 | 6 | 11 | |||
| 12 | Замкова шайба | 7403-1118159 | 6 | 6 | 12 | |||
| 13 | Подшипник | 7403-1118030 | 2 | 2 | 13 | |||
| 14 | Корпус компресора в зборі | 7403-1118130 | 2 | 2 | 14 | |||
| 15 | Рукав х, L- мм. | 7403.1118278 | 2 | 2 | 15 | |||
| 16 | Прокладка | 7403.1118042 | 5 | 5 | 16 | |||
| 17 | Зливний патрубок | 7403-1118240 | 2 | 2 | 17 | |||
| 18 | Ущільнювальне кільце | 7403-1118236 | 4 | 4 | 18 | |||
| 19 | Зливний патрубок | 7403-1118240-10 | 1 | 1 | 19 | |||
| 20 | Прокладка турбіни | 7403.1118189 | 2 | 2 | 20 | |||
| 21 | Патрубок | 7403-1118242 | 1 | 1 | 21 |
