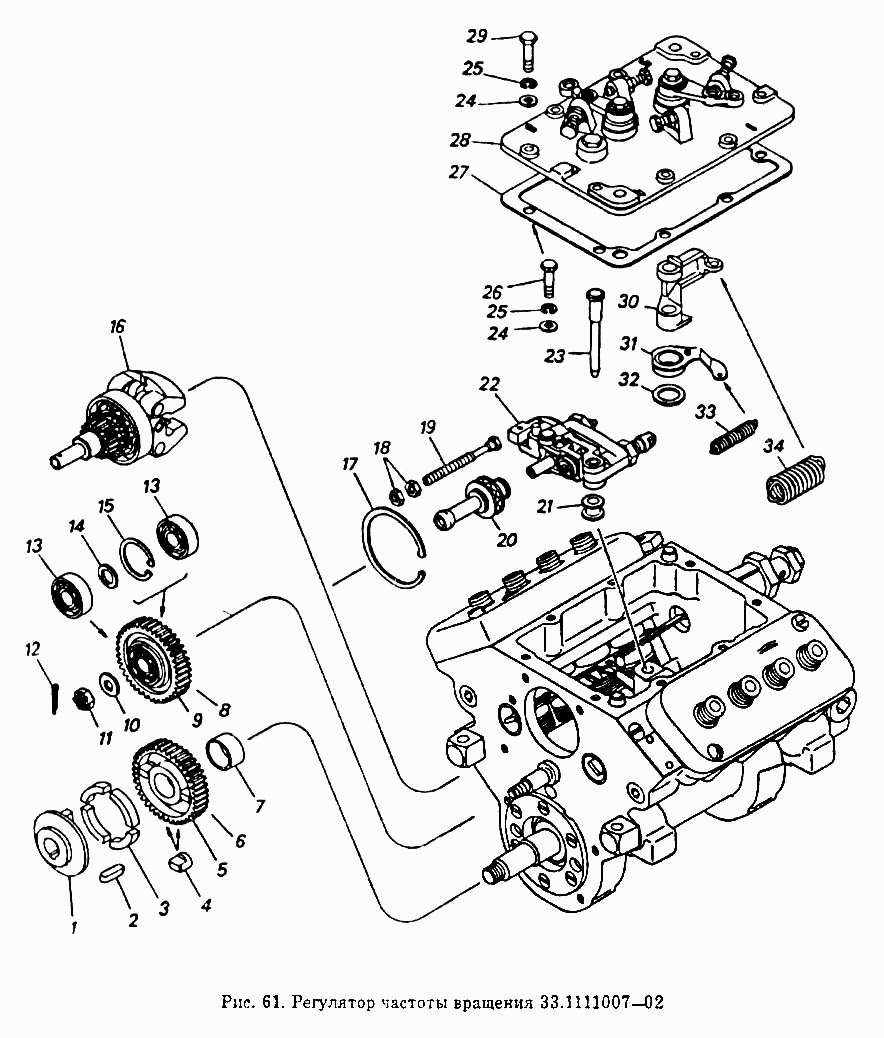

Регулятор частоти обертання
100%
Назва деталі
Фланець ведучої шестерні
Заводський номер
33.1110521
Кількість на модель
1
№
1
Назва деталі
Сегментна шпонка 4х6,5х16
Заводський номер
870806
Кількість на модель
1
№
2
Назва деталі
Сухарь ведучої шестерні
Заводський номер
33.1110517
Кількість на модель
4
№
3
Назва деталі
Встановлення ведучої шестерні
Заводський номер
33.1110519
Кількість на модель
2
№
4
Назва деталі
Ведуча шестерня регулятора
Заводський номер
33.1110516
Кількість на модель
1
№
5
Назва деталі
Ведуча шестерня регулятора у зборі
Заводський номер
33.1110515
Кількість на модель
1
№
6
Назва деталі
Опорна втулка
Заводський номер
33.1110545
Кількість на модель
1
№
7
Назва деталі
Проміжна шестерня регулятора у зборі
Заводський номер
33.1110670
Кількість на модель
1
№
8
Назва деталі
Проміжна шестерня
Заводський номер
33.1110672
Кількість на модель
1
№
9
Назва деталі
Плоска шайба 8х17
Заводський номер
1/05196/01
Кількість на модель
1
№
10
Назва деталі
Гайка М8-6Н
Заводський номер
1/61056/11
Кількість на модель
1
№
11
Назва деталі
Роз'ємний шплінт 2х25
Заводський номер
1/07344/01
Кількість на модель
1
№
12
Назва деталі
Подшипник
Заводський номер
33.1110624
Кількість на модель
2
№
13
Назва деталі
Диск
Заводський номер
870627
Кількість на модель
1
№
14
Назва деталі
Кільце А32
Заводський номер
33.1110682
Кількість на модель
1
№
15
Назва деталі
Зберігання вантажів у зборі
Заводський номер
33.1110040-10
Кількість на модель
1
№
16
Назва деталі
Стопорне кільце
Заводський номер
33.1110684
Кількість на модель
1
№
17
Назва деталі
Гайка М6-6Н
Заводський номер
1/58962/11
Кількість на модель
2
№
18
Назва деталі
Регулювальний болт
Заводський номер
33.1110429
Кількість на модель
1
№
19
Назва деталі
Муфта регулятора навантаження з підшипником
Заводський номер
33-1110060-10
Кількість на модель
1
№
20
Назва деталі
Дистанційна втулка
Заводський номер
33.1110089
Кількість на модель
1
№
21
Назва деталі
Важелі з коректорами у зборі
Заводський номер
33.1110160
Кількість на модель
1
№
22
Назва деталі
Вісь важеля регулятора
Заводський номер
33.1110088
Кількість на модель
1
№
23
Назва деталі
Регулювальна шайба 6х11х1
Заводський номер
1/26397/01
Кількість на модель
8
№
24
Назва деталі
Пружинна шайба
Заводський номер
1/05164/73
Кількість на модель
8
№
25
Назва деталі
Болт M6-6gх20
Заводський номер
870003
Кількість на модель
2
№
26
Назва деталі
Прокладка верхньої кришки
Заводський номер
33.1110026
Кількість на модель
1
№
27
Назва деталі
Верхня кришка регулятора у зборі
Заводський номер
33.1110024
Кількість на модель
1
№
28
Назва деталі
Болт M6
Заводський номер
1/09026/21
Кількість на модель
6
№
29
Назва деталі
Важіль пружини регулятора
Заводський номер
33.1110466
Кількість на модель
1
№
30
Назва деталі
Важіль стартової пружини у зборі
Заводський номер
33.1110505
Кількість на модель
1
№
31
Назва деталі
Диск
Заводський номер
870456
Кількість на модель
1
№
32
Назва деталі
Стартова пружина
Заводський номер
33.1110448
Кількість на модель
1
№
33
Назва деталі
Пружина регулятора
Заводський номер
33.1110462
Кількість на модель
1
№
34
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Фланець ведучої шестерні | 33.1110521 | 1 | 1 | 1 | |||
| 2 | Сегментна шпонка 4х6,5х16 | 870806 | 1 | 1 | 2 | |||
| 3 | Сухарь ведучої шестерні | 33.1110517 | 4 | 4 | 3 | |||
| 4 | Встановлення ведучої шестерні | 33.1110519 | 2 | 2 | 4 | |||
| 5 | Ведуча шестерня регулятора | 33.1110516 | 1 | 1 | 5 | |||
| 6 | Ведуча шестерня регулятора у зборі | 33.1110515 | 1 | 1 | 6 | |||
| 7 | Опорна втулка | 33.1110545 | 1 | 1 | 7 | |||
| 8 | Проміжна шестерня регулятора у зборі | 33.1110670 | 1 | 1 | 8 | |||
| 9 | Проміжна шестерня | 33.1110672 | 1 | 1 | 9 | |||
| 10 | Плоска шайба 8х17 | 1/05196/01 | 1 | 1 | 10 | |||
| 11 | Гайка М8-6Н | 1/61056/11 | 1 | 1 | 11 | |||
| 12 | Роз'ємний шплінт 2х25 | 1/07344/01 | 1 | 1 | 12 | |||
| 13 | Подшипник | 33.1110624 | 2 | 2 | 13 | |||
| 14 | Диск | 870627 | 1 | 1 | 14 | |||
| 15 | Кільце А32 | 33.1110682 | 1 | 1 | 15 | |||
| 16 | Зберігання вантажів у зборі | 33.1110040-10 | 1 | 1 | 16 | |||
| 17 | Стопорне кільце | 33.1110684 | 1 | 1 | 17 | |||
| 18 | Гайка М6-6Н | 1/58962/11 | 2 | 2 | 18 | |||
| 19 | Регулювальний болт | 33.1110429 | 1 | 1 | 19 | |||
| 20 | Муфта регулятора навантаження з підшипником | 33-1110060-10 | 1 | 1 | 20 | |||
| 21 | Дистанційна втулка | 33.1110089 | 1 | 1 | 21 | |||
| 22 | Важелі з коректорами у зборі | 33.1110160 | 1 | 1 | 22 | |||
| 23 | Вісь важеля регулятора | 33.1110088 | 1 | 1 | 23 | |||
| 24 | Регулювальна шайба 6х11х1 | 1/26397/01 | 8 | 8 | 24 | |||
| 25 | Пружинна шайба | 1/05164/73 | 8 | 8 | 25 | |||
| 26 | Болт M6-6gх20 | 870003 | 2 | 2 | 26 | |||
| 27 | Прокладка верхньої кришки | 33.1110026 | 1 | 1 | 27 | |||
| 28 | Верхня кришка регулятора у зборі | 33.1110024 | 1 | 1 | 28 | |||
| 29 | Болт M6 | 1/09026/21 | 6 | 6 | 29 | |||
| 30 | Важіль пружини регулятора | 33.1110466 | 1 | 1 | 30 | |||
| 31 | Важіль стартової пружини у зборі | 33.1110505 | 1 | 1 | 31 | |||
| 32 | Диск | 870456 | 1 | 1 | 32 | |||
| 33 | Стартова пружина | 33.1110448 | 1 | 1 | 33 | |||
| 34 | Пружина регулятора | 33.1110462 | 1 | 1 | 34 |
