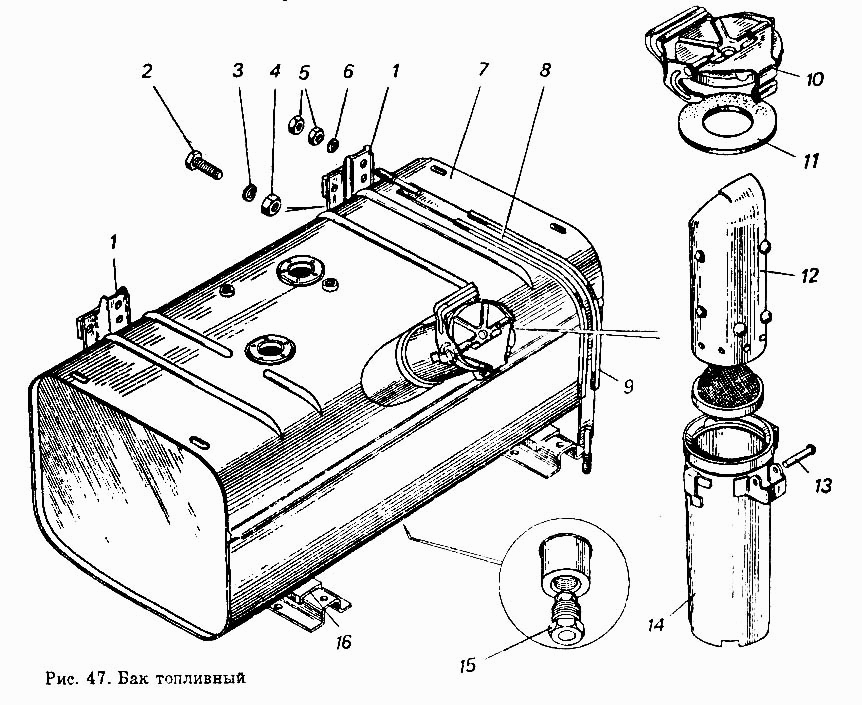

Паливний бак
100%
Назва деталі
Паливний бак у зборі
Заводський номер
5511-1101010
Кількість на модель
№
Назва деталі
Корпус пробки в зборі
Заводський номер
5320-1103015
Кількість на модель
1
№
Назва деталі
Кронштейн
Заводський номер
5430-1101104-10
Кількість на модель
3
№
Назва деталі
Коркова пробка паливного бака в зборі
Заводський номер
5320-1103010
Кількість на модель
1
№
Назва деталі
Кронштейн кріплення паливного бака у зборі
Заводський номер
5320-1101102-10
Кількість на модель
3
№
1
Назва деталі
Болт M12x1,25-6gx40
Заводський номер
1/55406/21
Кількість на модель
10
№
2
Назва деталі
Пружинна шайба
Заводський номер
1/05170/77
Кількість на модель
10
№
3
Назва деталі
Гайка М12х1,25-6Н
Заводський номер
1/61015/11
Кількість на модель
10
№
4
Назва деталі
Гайка
Заводський номер
1/21647/11
Кількість на модель
6
№
5
Назва деталі
Плоска шайба 10,6х18х2
Заводський номер
1/26386/01
Кількість на модель
3
№
6
Назва деталі
Паливний бак у зборі
Заводський номер
5320-1101010
Кількість на модель
1
№
7
Назва деталі
Хомут кріплення у зборі
Заводський номер
5320-1101110-10
Кількість на модель
3
№
8
Назва деталі
Прокладка хомута
Заводський номер
5320-1101115
Кількість на модель
3
№
9
Назва деталі
Облицювання пробкою в зборі
Заводський номер
5320-1103070
Кількість на модель
1
№
10
Назва деталі
Установка пробки
Заводський номер
5320-1103076
Кількість на модель
1
№
11
Назва деталі
Висувна трубка у зборі
Заводський номер
5320-1101090
Кількість на модель
1
№
12
Назва деталі
Заклепка 40.01.016х37.001.157-75 ОСТ __NT__3__5
Заводський номер
255141
Кількість на модель
1
№
13
Назва деталі
Наливна трубка в зборі
Заводський номер
5320-1101060
Кількість на модель
1
№
14
Назва деталі
Засмічення зливного клапана
Заводський номер
5320-1101018
Кількість на модель
1
№
15
Назва деталі
Прокладка кронштейна кріплення паливного бака
Заводський номер
55102-1101109
Кількість на модель
6
№
16
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Паливний бак у зборі | 5511-1101010 | |||||||
| Корпус пробки в зборі | 5320-1103015 | 1 | 1 | |||||
| Кронштейн | 5430-1101104-10 | 3 | 3 | |||||
| Коркова пробка паливного бака в зборі | 5320-1103010 | 1 | 1 | |||||
| 1 | Кронштейн кріплення паливного бака у зборі | 5320-1101102-10 | 3 | 3 | 1 | |||
| 2 | Болт M12x1,25-6gx40 | 1/55406/21 | 10 | 10 | 2 | |||
| 3 | Пружинна шайба | 1/05170/77 | 10 | 10 | 3 | |||
| 4 | Гайка М12х1,25-6Н | 1/61015/11 | 10 | 10 | 4 | |||
| 5 | Гайка | 1/21647/11 | 6 | 6 | 5 | |||
| 6 | Плоска шайба 10,6х18х2 | 1/26386/01 | 3 | 3 | 6 | |||
| 7 | Паливний бак у зборі | 5320-1101010 | 1 | 1 | 7 | |||
| 8 | Хомут кріплення у зборі | 5320-1101110-10 | 3 | 3 | 8 | |||
| 9 | Прокладка хомута | 5320-1101115 | 3 | 3 | 9 | |||
| 10 | Облицювання пробкою в зборі | 5320-1103070 | 1 | 1 | 10 | |||
| 11 | Установка пробки | 5320-1103076 | 1 | 1 | 11 | |||
| 12 | Висувна трубка у зборі | 5320-1101090 | 1 | 1 | 12 | |||
| 13 | Заклепка 40.01.016х37.001.157-75 ОСТ __NT__3__5 | 255141 | 1 | 1 | 13 | |||
| 14 | Наливна трубка в зборі | 5320-1101060 | 1 | 1 | 14 | |||
| 15 | Засмічення зливного клапана | 5320-1101018 | 1 | 1 | 15 | |||
| 16 | Прокладка кронштейна кріплення паливного бака | 55102-1101109 | 6 | 6 | 16 |
