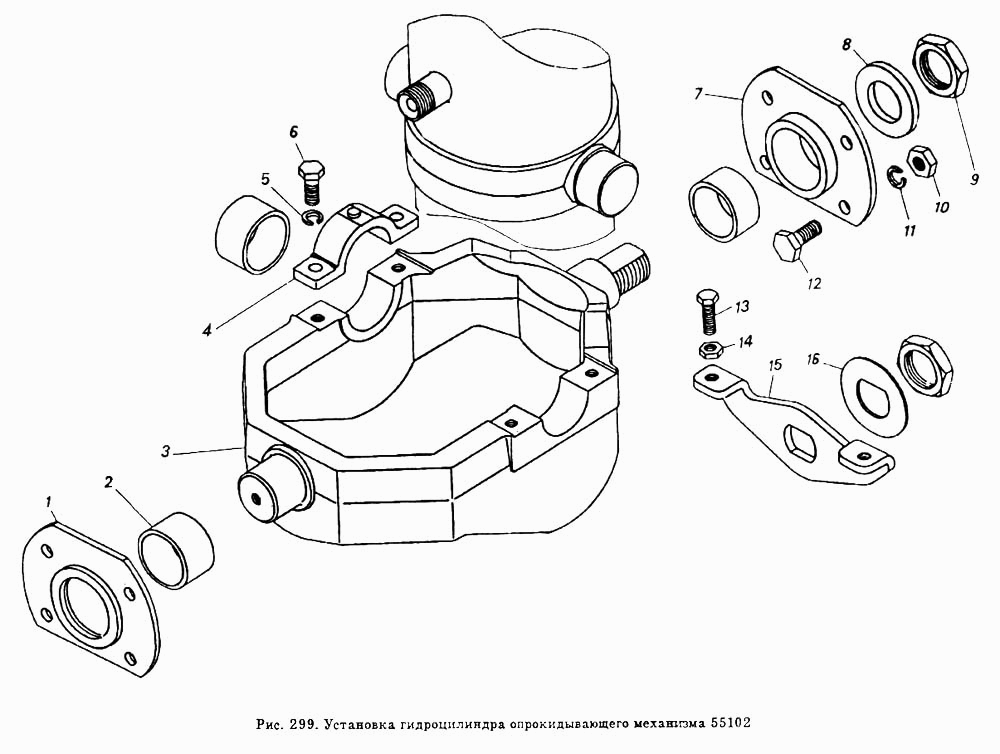

Встановлення гідроциліндра механізму перекидання
100%
Назва деталі
Втулка
Заводський номер
55102-8603071
Кількість на модель
№
Назва деталі
Втулка
Заводський номер
55102-8603087-01
Кількість на модель
№
Назва деталі
Втулка
Заводський номер
55102.8603072
Кількість на модель
№
Назва деталі
Задня опора рами
Заводський номер
55102-8503073
Кількість на модель
№
Назва деталі
Фланець опори
Заводський номер
55102-8603075
Кількість на модель
№
1
Назва деталі
Втулка
Заводський номер
55102-8603087
Кількість на модель
№
2
Назва деталі
Рамка гідроциліндра
Заводський номер
55102-8603082-01
Кількість на модель
№
3
Назва деталі
Кришка
Заводський номер
55102-8603095
Кількість на модель
№
4
Назва деталі
Пружинна шайба
Заводський номер
1/05170/70
Кількість на модель
№
5
Назва деталі
Болт TEM3012-6gx__NT__2__
Заводський номер
1/55404/21
Кількість на модель
№
6
Назва деталі
Диск
Заводський номер
55102-8603083
Кількість на модель
№
8
Назва деталі
Гайка
Заводський номер
55102-8603084
Кількість на модель
№
9
Назва деталі
Гайка М14х1,5-6Н
Заводський номер
1/21640/11
Кількість на модель
№
10
Назва деталі
Пружинна шайба
Заводський номер
1/05171/70
Кількість на модель
№
11
Назва деталі
Болт M1x5.6g, __NT__3__14
Заводський номер
1/14223/21
Кількість на модель
№
12
Назва деталі
Болт M1x25-6g, __NT__3__10
Заводський номер
4502-8614027-10
Кількість на модель
№
13
Назва деталі
Гайка
Заводський номер
1/21647/11
Кількість на модель
№
14
Назва деталі
Штовхач
Заводський номер
55102-8614024
Кількість на модель
№
15
Назва деталі
Стопорна шайба
Заводський номер
55102-8603085
Кількість на модель
№
16
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Втулка | 55102-8603071 | |||||||
| Втулка | 55102-8603087-01 | |||||||
| Втулка | 55102.8603072 | |||||||
| Задня опора рами | 55102-8503073 | |||||||
| 1 | Фланець опори | 55102-8603075 | 1 | |||||
| 2 | Втулка | 55102-8603087 | 2 | |||||
| 3 | Рамка гідроциліндра | 55102-8603082-01 | 3 | |||||
| 4 | Кришка | 55102-8603095 | 4 | |||||
| 5 | Пружинна шайба | 1/05170/70 | 5 | |||||
| 6 | Болт TEM3012-6gx__NT__2__ | 1/55404/21 | 6 | |||||
| 8 | Диск | 55102-8603083 | 8 | |||||
| 9 | Гайка | 55102-8603084 | 9 | |||||
| 10 | Гайка М14х1,5-6Н | 1/21640/11 | 10 | |||||
| 11 | Пружинна шайба | 1/05171/70 | 11 | |||||
| 12 | Болт M1x5.6g, __NT__3__14 | 1/14223/21 | 12 | |||||
| 13 | Болт M1x25-6g, __NT__3__10 | 4502-8614027-10 | 13 | |||||
| 14 | Гайка | 1/21647/11 | 14 | |||||
| 15 | Штовхач | 55102-8614024 | 15 | |||||
| 16 | Стопорна шайба | 55102-8603085 | 16 |
