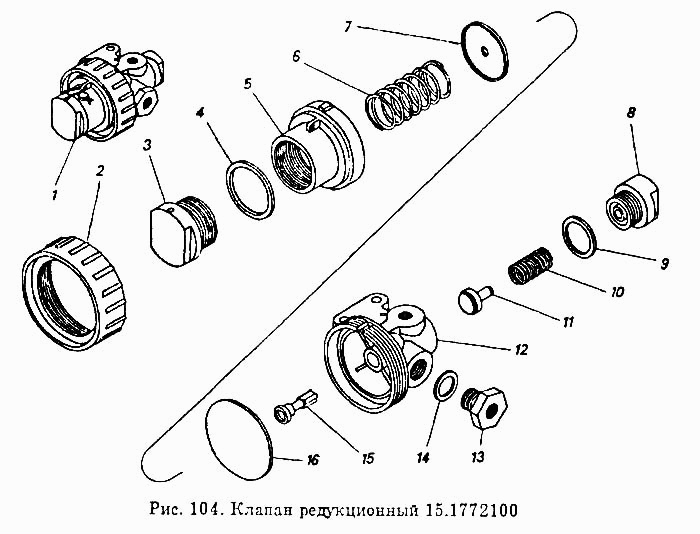

Редукційний клапан
100%
Назва деталі
Редукційний клапан управління механізмом у зборі
Заводський номер
15.1772100
Кількість на модель
№
1
Назва деталі
Накидна гайка корпусу
Заводський номер
15.1772116
Кількість на модель
№
2
Назва деталі
Заглушка кришки
Заводський номер
15.1772120
Кількість на модель
№
3
Назва деталі
Плоска шайба 33,5х39х0,5 (для моделі 15 — за потреби)
Заводський номер
870642
Кількість на модель
№
4
Назва деталі
Кришка корпусу
Заводський номер
15.1772118
Кількість на модель
№
5
Назва деталі
Врівноважувальна пружина
Заводський номер
15.1772126
Кількість на модель
№
6
Назва деталі
Шайба врівноважувальної пружини
Заводський номер
15.1772127
Кількість на модель
№
7
Назва деталі
Корпус пружини впускного клапана
Заводський номер
15.1772122
Кількість на модель
№
8
Назва деталі
Прокладка прямокутного перетину 22х28х1
Заводський номер
1/02795/60
Кількість на модель
№
9
Назва деталі
Пружина впускного клапана
Заводський номер
15.1772124
Кількість на модель
№
10
Назва деталі
Впускний клапан у зборі
Заводський номер
15.1772050
Кількість на модель
№
11
Назва деталі
Корпус редукційного клапана
Заводський номер
15.1772112
Кількість на модель
№
12
Назва деталі
Ввертиш
Заводський номер
15.1772380
Кількість на модель
№
13
Назва деталі
Ущільнювальна прокладка 14х20х1, 5
Заводський номер
1/02800/60
Кількість на модель
№
14
Назва деталі
Шток впускного клапана
Заводський номер
15.1772123
Кількість на модель
№
15
Назва деталі
Діафрагма редукційного клапана
Заводський номер
15.1772125
Кількість на модель
№
16
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Редукційний клапан управління механізмом у зборі | 15.1772100 | 1 | |||||
| 2 | Накидна гайка корпусу | 15.1772116 | 2 | |||||
| 3 | Заглушка кришки | 15.1772120 | 3 | |||||
| 4 | Плоска шайба 33,5х39х0,5 (для моделі 15 — за потреби) | 870642 | 4 | |||||
| 5 | Кришка корпусу | 15.1772118 | 5 | |||||
| 6 | Врівноважувальна пружина | 15.1772126 | 6 | |||||
| 7 | Шайба врівноважувальної пружини | 15.1772127 | 7 | |||||
| 8 | Корпус пружини впускного клапана | 15.1772122 | 8 | |||||
| 9 | Прокладка прямокутного перетину 22х28х1 | 1/02795/60 | 9 | |||||
| 10 | Пружина впускного клапана | 15.1772124 | 10 | |||||
| 11 | Впускний клапан у зборі | 15.1772050 | 11 | |||||
| 12 | Корпус редукційного клапана | 15.1772112 | 12 | |||||
| 13 | Ввертиш | 15.1772380 | 13 | |||||
| 14 | Ущільнювальна прокладка 14х20х1, 5 | 1/02800/60 | 14 | |||||
| 15 | Шток впускного клапана | 15.1772123 | 15 | |||||
| 16 | Діафрагма редукційного клапана | 15.1772125 | 16 |
