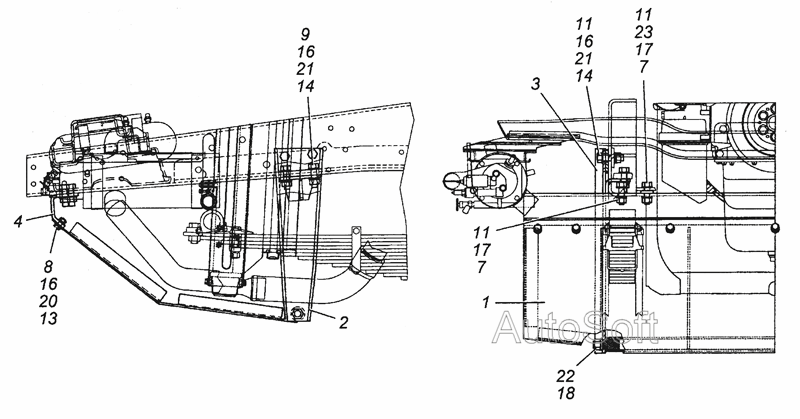

6350-1301500 Встановлення захисного кожуха радіатора
100%
Назва деталі
Дно кожуха з трубою
Заводський номер
6350-1301510
Кількість на модель
1
№
1
Назва деталі
Лівий кронштейн з підсилювачем і пластиковою накладкою
Заводський номер
6350-1301550
Кількість на модель
1
№
2
Назва деталі
Правий кронштейн з підсилювачем і пластиковою накладкою
Заводський номер
6350-1301560
Кількість на модель
1
№
3
Назва деталі
Поперечина захисного кожуха
Заводський номер
6350-1301575
Кількість на модель
1
№
4
Назва деталі
Гайка М16х1, 5
Заводський номер
251649
Кількість на модель
4
№
7
Назва деталі
Болт M10x1,25-6gx30
Заводський номер
1/13069/21
Кількість на модель
7
№
8
Назва деталі
Болт M16x1,5-6gx45
Заводський номер
1/13915/21
Кількість на модель
4
№
9
Назва деталі
Болт M16x1,5-6gx55
Заводський номер
1/59810/21
Кількість на модель
8
№
11
Назва деталі
Гайка
Заводський номер
1/21647/11
Кількість на модель
7
№
13
Назва деталі
Гайка М16х1,5-6Н
Заводський номер
1/21641/11
Кількість на модель
8
№
14
Назва деталі
Плоска шайба 10,6х18х2
Заводський номер
1/26386/01
Кількість на модель
14
№
16
Назва деталі
Плоска шайба 16х28
Заводський номер
1/05202/01
Кількість на модель
20
№
17
Назва деталі
Плоска шайба 20х35
Заводський номер
1/05204/01
Кількість на модель
2
№
18
Назва деталі
Пружинна шайба
Заводський номер
1/05168/73
Кількість на модель
7
№
20
Назва деталі
Пружинна шайба
Заводський номер
1/05172/77
Кількість на модель
8
№
21
Назва деталі
Гайка М20х1,5-6Н
Заводський номер
853528
Кількість на модель
2
№
22
Назва деталі
Плоска шайба 16,4х35х8
Заводський номер
853614
Кількість на модель
2
№
23
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Дно кожуха з трубою | 6350-1301510 | 1 | 1 | 1 | |||
| 2 | Лівий кронштейн з підсилювачем і пластиковою накладкою | 6350-1301550 | 1 | 1 | 2 | |||
| 3 | Правий кронштейн з підсилювачем і пластиковою накладкою | 6350-1301560 | 1 | 1 | 3 | |||
| 4 | Поперечина захисного кожуха | 6350-1301575 | 1 | 1 | 4 | |||
| 7 | Гайка М16х1, 5 | 251649 | 4 | 4 | 7 | |||
| 8 | Болт M10x1,25-6gx30 | 1/13069/21 | 7 | 7 | 8 | |||
| 9 | Болт M16x1,5-6gx45 | 1/13915/21 | 4 | 4 | 9 | |||
| 11 | Болт M16x1,5-6gx55 | 1/59810/21 | 8 | 8 | 11 | |||
| 13 | Гайка | 1/21647/11 | 7 | 7 | 13 | |||
| 14 | Гайка М16х1,5-6Н | 1/21641/11 | 8 | 8 | 14 | |||
| 16 | Плоска шайба 10,6х18х2 | 1/26386/01 | 14 | 14 | 16 | |||
| 17 | Плоска шайба 16х28 | 1/05202/01 | 20 | 20 | 17 | |||
| 18 | Плоска шайба 20х35 | 1/05204/01 | 2 | 2 | 18 | |||
| 20 | Пружинна шайба | 1/05168/73 | 7 | 7 | 20 | |||
| 21 | Пружинна шайба | 1/05172/77 | 8 | 8 | 21 | |||
| 22 | Гайка М20х1,5-6Н | 853528 | 2 | 2 | 22 | |||
| 23 | Плоска шайба 16,4х35х8 | 853614 | 2 | 2 | 23 |
