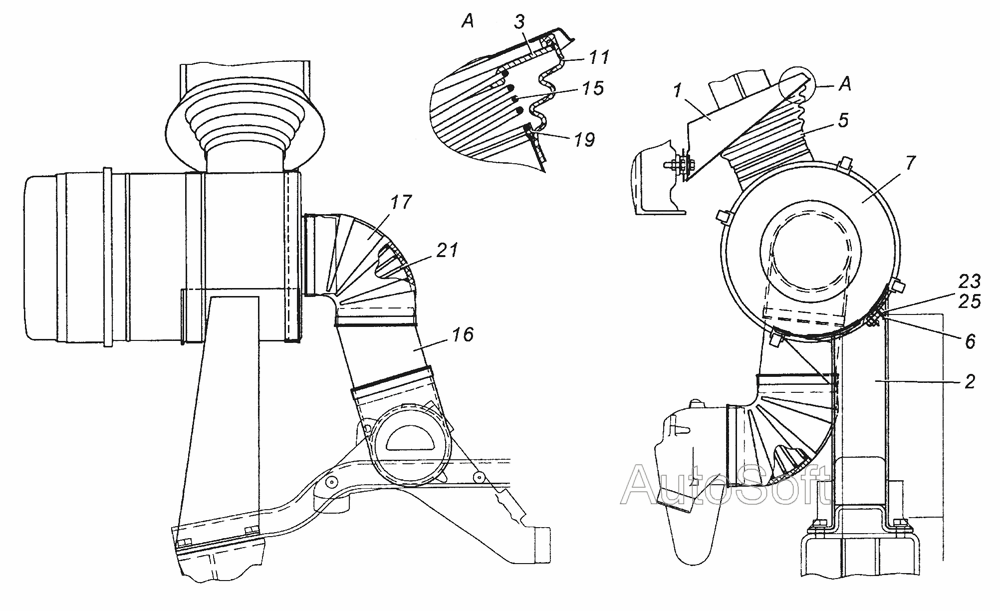

Встановлення повітряного фільтра
100%
Назва деталі
__NT__0__ Встановлення мультициклонного очисника повітря
Заводський номер
6350-1109003-20
Кількість на модель
1
№
1
Назва деталі
Кронштейн
Заводський номер
6350-1109172-10
Кількість на модель
1
№
2
Назва деталі
Верхній упор
Заводський номер
53205-1109355-01
Кількість на модель
1
№
3
Назва деталі
Хомут повітропроводу в зборі
Заводський номер
53205-1109365
Кількість на модель
5
№
5
Назва деталі
Хомут кріплення повітряного фільтра в зборі
Заводський номер
54112-1109433
Кількість на модель
2
№
6
Назва деталі
Повітряний фільтр
Заводський номер
7405.1109510-01
Кількість на модель
1
№
7
Назва деталі
Ущільнювач
Заводський номер
53205-1109250
Кількість на модель
1
№
11
Назва деталі
Розпірна пружина
Заводський номер
53205-1109359
Кількість на модель
1
№
15
Назва деталі
Повітропровід
Заводський номер
6350-1109361-10
Кількість на модель
1
№
16
Назва деталі
Гумовий куточок
Заводський номер
53205-1109375
Кількість на модель
2
№
17
Назва деталі
Опора пружини
Заводський номер
54105-1109419
Кількість на модель
1
№
19
Назва деталі
Каркас
Заводський номер
53205-1109525
Кількість на модель
2
№
21
Назва деталі
Болт M8x1,25-6gx35
Заводський номер
1/59709/21
Кількість на модель
2
№
23
Назва деталі
Плоска шайба 12,6х28х3
Заводський номер
1/26469/01
Кількість на модель
2
№
25
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | __NT__0__ Встановлення мультициклонного очисника повітря | 6350-1109003-20 | 1 | 1 | 1 | |||
| 2 | Кронштейн | 6350-1109172-10 | 1 | 1 | 2 | |||
| 3 | Верхній упор | 53205-1109355-01 | 1 | 1 | 3 | |||
| 5 | Хомут повітропроводу в зборі | 53205-1109365 | 5 | 5 | 5 | |||
| 6 | Хомут кріплення повітряного фільтра в зборі | 54112-1109433 | 2 | 2 | 6 | |||
| 7 | Повітряний фільтр | 7405.1109510-01 | 1 | 1 | 7 | |||
| 11 | Ущільнювач | 53205-1109250 | 1 | 1 | 11 | |||
| 15 | Розпірна пружина | 53205-1109359 | 1 | 1 | 15 | |||
| 16 | Повітропровід | 6350-1109361-10 | 1 | 1 | 16 | |||
| 17 | Гумовий куточок | 53205-1109375 | 2 | 2 | 17 | |||
| 19 | Опора пружини | 54105-1109419 | 1 | 1 | 19 | |||
| 21 | Каркас | 53205-1109525 | 2 | 2 | 21 | |||
| 23 | Болт M8x1,25-6gx35 | 1/59709/21 | 2 | 2 | 23 | |||
| 25 | Плоска шайба 12,6х28х3 | 1/26469/01 | 2 | 2 | 25 |
