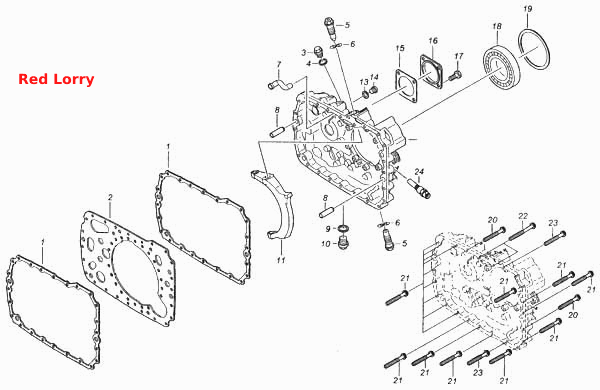

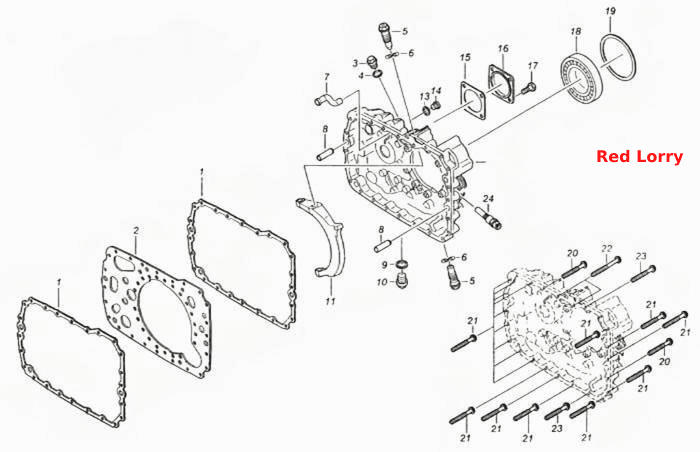

Встановлення задньої кришки картера
100%
Назва деталі
Встановлення задньої кришки картера
Заводський номер
Установка задней крышки картера
Кількість на модель
№
Назва деталі
Прокладка
Заводський номер
1316301042
Кількість на модель
2
№
1
Назва деталі
Проміжна пластина
Заводський номер
1315301118
Кількість на модель
1
№
2
Назва деталі
Гвинт із різьбленням
Заводський номер
636302021
Кількість на модель
1
№
3
Назва деталі
Ущільнювальне кільце
Заводський номер
634801062
Кількість на модель
1
№
4
Назва деталі
З'ЄДНУВАЛЬНИЙ ГВИНТ
Заводський номер
1315334011
Кількість на модель
2
№
5
Назва деталі
Пружинна шайба
Заводський номер
730300005
Кількість на модель
2
№
6
Назва деталі
Трубка розпилювача
Заводський номер
1296301008
Кількість на модель
1
№
7
Назва деталі
Циліндричний штифт
Заводський номер
731201563
Кількість на модель
3
№
8
Назва деталі
Ущільнювальне кільце
Заводський номер
730008637
Кількість на модель
1
№
9
Назва деталі
Гвинт із різьбленням
Заводський номер
636304049
Кількість на модель
1
№
10
Назва деталі
Хитаючийся важіль
Заводський номер
1315334039
Кількість на модель
1
№
11
Назва деталі
Кришка
Заводський номер
1315301224
Кількість на модель
1
№
12
Назва деталі
Ущільнювальне кільце
Заводський номер
634801302
Кількість на модель
1
№
13
Назва деталі
Гвинт із різьбленням
Заводський номер
636302053
Кількість на модель
1
№
14
Назва деталі
Прокладка
Заводський номер
1238308201
Кількість на модель
1
№
15
Назва деталі
Кришка
Заводський номер
1304301034
Кількість на модель
1
№
16
Назва деталі
гвинт
Заводський номер
636016178
Кількість на модель
4
№
17
Назва деталі
Кульковий підшипник
Заводський номер
750116002
Кількість на модель
1
№
18
Назва деталі
Шайба товщиною 0.6мм
Заводський номер
730003515
Кількість на модель
№
19
Назва деталі
Диск
Заводський номер
4005302034
Кількість на модель
№
19
Назва деталі
Шайба товщиною 0.4мм
Заводський номер
730100846
Кількість на модель
№
19
Назва деталі
Шайба товщиною 0.3мм
Заводський номер
730100115
Кількість на модель
№
19
Назва деталі
Шайба товщиною 0.2мм
Заводський номер
730100116
Кількість на модель
№
19
Назва деталі
гвинт
Заводський номер
736010190
Кількість на модель
2
№
20
Назва деталі
гвинт
Заводський номер
736010180
Кількість на модель
18
№
21
Назва деталі
гвинт
Заводський номер
736010181
Кількість на модель
2
№
22
Назва деталі
гвинт
Заводський номер
736010179
Кількість на модель
2
№
23
Назва деталі
Імпульсний датчик
Заводський номер
501208795
Кількість на модель
1
№
24
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення задньої кришки картера | Установка задней крышки картера | |||||||
| 1 | Прокладка | 1316301042 | 2 | 2 | 1 | |||
| 2 | Проміжна пластина | 1315301118 | 1 | 1 | 2 | |||
| 3 | Гвинт із різьбленням | 636302021 | 1 | 1 | 3 | |||
| 4 | Ущільнювальне кільце | 634801062 | 1 | 1 | 4 | |||
| 5 | З'ЄДНУВАЛЬНИЙ ГВИНТ | 1315334011 | 2 | 2 | 5 | |||
| 6 | Пружинна шайба | 730300005 | 2 | 2 | 6 | |||
| 7 | Трубка розпилювача | 1296301008 | 1 | 1 | 7 | |||
| 8 | Циліндричний штифт | 731201563 | 3 | 3 | 8 | |||
| 9 | Ущільнювальне кільце | 730008637 | 1 | 1 | 9 | |||
| 10 | Гвинт із різьбленням | 636304049 | 1 | 1 | 10 | |||
| 11 | Хитаючийся важіль | 1315334039 | 1 | 1 | 11 | |||
| 12 | Кришка | 1315301224 | 1 | 1 | 12 | |||
| 13 | Ущільнювальне кільце | 634801302 | 1 | 1 | 13 | |||
| 14 | Гвинт із різьбленням | 636302053 | 1 | 1 | 14 | |||
| 15 | Прокладка | 1238308201 | 1 | 1 | 15 | |||
| 16 | Кришка | 1304301034 | 1 | 1 | 16 | |||
| 17 | гвинт | 636016178 | 4 | 4 | 17 | |||
| 18 | Кульковий підшипник | 750116002 | 1 | 1 | 18 | |||
| 19 | Шайба товщиною 0.6мм | 730003515 | 19 | |||||
| 19 | Диск | 4005302034 | 19 | |||||
| 19 | Шайба товщиною 0.4мм | 730100846 | 19 | |||||
| 19 | Шайба товщиною 0.3мм | 730100115 | 19 | |||||
| 19 | Шайба товщиною 0.2мм | 730100116 | 19 | |||||
| 20 | гвинт | 736010190 | 2 | 2 | 20 | |||
| 21 | гвинт | 736010180 | 18 | 18 | 21 | |||
| 22 | гвинт | 736010181 | 2 | 2 | 22 | |||
| 23 | гвинт | 736010179 | 2 | 2 | 23 | |||
| 24 | Імпульсний датчик | 501208795 | 1 | 1 | 24 |
