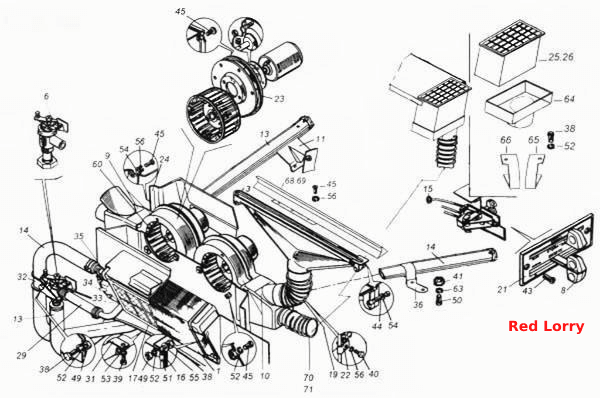

Елементи системи опалення та вентиляції кабіни
100%
Назва деталі
Елементи системи опалення та вентиляції кабіни
Заводський номер
5460-8100005
Кількість на модель
№
Назва деталі
Радіатор опалення в зборі
Заводський номер
5320-8101060
Кількість на модель
1
№
1
Назва деталі
Розподільник
Заводський номер
5320-8102026-01
Кількість на модель
2
№
2
Назва деталі
Сопло обдуву в зборі
Заводський номер
5320-8102030
Кількість на модель
2
№
3
Назва деталі
Кран опалення в зборі
Заводський номер
5320-8105160
Кількість на модель
1
№
6
Назва деталі
Ручка управління
Заводський номер
5320-8109044-10
Кількість на модель
3
№
8
Назва деталі
Правий розподільник у зборі
Заводський номер
5320-8118026
Кількість на модель
1
№
9
Назва деталі
Ліва гвинтова трубка з розподільником у зборі
Заводський номер
5320-8118027
Кількість на модель
1
№
10
Назва деталі
Опорний кронштейн
Заводський номер
53205-8120030
Кількість на модель
1
№
11
Назва деталі
Шланг підведення опалювального приладу в зборі
Заводський номер
53205-8120111
Кількість на модель
1
№
13
Назва деталі
Шланг відвідний опалювального приладу в зборі
Заводський номер
53205-8120132
Кількість на модель
1
№
14
Назва деталі
Втулка оболонки троса
Заводський номер
5320-1310277
Кількість на модель
1
№
15
Назва деталі
Ущільнювач кожуха
Заводський номер
5320-8101023
Кількість на модель
2
№
16
Назва деталі
Ущільнювач радіатора
Заводський номер
5320-8101079
Кількість на модель
1
№
17
Назва деталі
Фланець кріплення розподільника
Заводський номер
5320-8102047
Кількість на модель
2
№
18
Назва деталі
Шланг обдування лобового скла
Заводський номер
5320-8102056-01
Кількість на модель
2
№
19
Назва деталі
Шкала
Заводський номер
5320-8109229
Кількість на модель
1
№
21
Назва деталі
Притиск троса
Заводський номер
5320-8109365
Кількість на модель
2
№
22
Назва деталі
Кільце фланця
Заводський номер
5320-8118093
Кількість на модель
2
№
23
Назва деталі
Кожух
Заводський номер
5320-8118101-01
Кількість на модель
1
№
24
Назва деталі
Правий розподільник
Заводський номер
2108-8104040
Кількість на модель
1
№
25
Назва деталі
Лівий розподільник
Заводський номер
2108-8104041
Кількість на модель
1
№
26
Назва деталі
Передній шланг обігрівача
Заводський номер
5320-8120143
Кількість на модель
1
№
29
Назва деталі
Скоба
Заводський номер
5320-8120165
Кількість на модель
2
№
31
Назва деталі
Скоба відвідного шланга
Заводський номер
5320-8120167
Кількість на модель
1
№
32
Назва деталі
Рамка фільтра
Заводський номер
5320-8101290
Кількість на модель
1
№
33
Назва деталі
Тримач
Заводський номер
5320-8101292
Кількість на модель
2
№
34
Назва деталі
Фільтрувальний елемент
Заводський номер
5320-8101294
Кількість на модель
1
№
35
Назва деталі
Кронштейн
Заводський номер
53205-8120040
Кількість на модель
1
№
36
Назва деталі
Болт TEM166-6gx__NT__2__
Заводський номер
1/09022/21
Кількість на модель
9
№
38
Назва деталі
Болт M8-6gх14
Заводський номер
1/60431/21
Кількість на модель
1
№
39
Назва деталі
Болт M5-6gх10
Заводський номер
853013
Кількість на модель
3
№
40
Назва деталі
Болт TEM10x 1,25-6gx20
Заводський номер
1/59705/21
Кількість на модель
2
№
41
Назва деталі
Гвинт М126-6gх__NT__2__
Заводський номер
1/327760/01
Кількість на модель
8
№
43
Назва деталі
Гвинт М255х__NT__2__
Заводський номер
1/03899/01
Кількість на модель
4
№
44
Назва деталі
Гвинт М125х__NT__2__
Заводський номер
1/32740/01
Кількість на модель
22
№
45
Назва деталі
Саморізний гвинт типу АВ
Заводський номер
1/76805/01
Кількість на модель
4
№
47
Назва деталі
Гайка М6-6Н
Заводський номер
1/58962/11
Кількість на модель
9
№
49
Назва деталі
Гайка М10х1,25-6Н
Заводський номер
1/17017/11
Кількість на модель
2
№
50
Назва деталі
Закрита скоба троса
Заводський номер
1/04187/01
Кількість на модель
1
№
51
Назва деталі
Пружинна шайба
Заводський номер
1/05164/77
Кількість на модель
15
№
52
Назва деталі
Пружинна шайба
Заводський номер
1/05166/77
Кількість на модель
1
№
53
Назва деталі
Плоска шайба 5,45х10х1
Заводський номер
1/05193/01
Кількість на модель
8
№
54
Назва деталі
Плоска шайба 6х12х1, 5
Заводський номер
1/05194/01
Кількість на модель
8
№
55
Назва деталі
Пружинна шайба
Заводський номер
1/11954/73
Кількість на модель
12
№
56
Назва деталі
Пружинна шайба
Заводський номер
1/05168/73
Кількість на модель
2
№
63
Назва деталі
Повітророзподільник
Заводський номер
5460-8102026
Кількість на модель
2
№
64
Назва деталі
Кронштейн №2
Заводський номер
5460-8102036
Кількість на модель
1
№
65
Назва деталі
Кронштейн №3
Заводський номер
5460-8102038
Кількість на модель
1
№
66
Назва деталі
Правий екран обдування лобового скла
Заводський номер
5460-8102040
Кількість на модель
1
№
68
Назва деталі
Лівий екран обдування лобового скла
Заводський номер
5460-8102041
Кількість на модель
1
№
69
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Елементи системи опалення та вентиляції кабіни | 5460-8100005 | |||||||
| 1 | Радіатор опалення в зборі | 5320-8101060 | 1 | 1 | 1 | |||
| 2 | Розподільник | 5320-8102026-01 | 2 | 2 | 2 | |||
| 3 | Сопло обдуву в зборі | 5320-8102030 | 2 | 2 | 3 | |||
| 6 | Кран опалення в зборі | 5320-8105160 | 1 | 1 | 6 | |||
| 8 | Ручка управління | 5320-8109044-10 | 3 | 3 | 8 | |||
| 9 | Правий розподільник у зборі | 5320-8118026 | 1 | 1 | 9 | |||
| 10 | Ліва гвинтова трубка з розподільником у зборі | 5320-8118027 | 1 | 1 | 10 | |||
| 11 | Опорний кронштейн | 53205-8120030 | 1 | 1 | 11 | |||
| 13 | Шланг підведення опалювального приладу в зборі | 53205-8120111 | 1 | 1 | 13 | |||
| 14 | Шланг відвідний опалювального приладу в зборі | 53205-8120132 | 1 | 1 | 14 | |||
| 15 | Втулка оболонки троса | 5320-1310277 | 1 | 1 | 15 | |||
| 16 | Ущільнювач кожуха | 5320-8101023 | 2 | 2 | 16 | |||
| 17 | Ущільнювач радіатора | 5320-8101079 | 1 | 1 | 17 | |||
| 18 | Фланець кріплення розподільника | 5320-8102047 | 2 | 2 | 18 | |||
| 19 | Шланг обдування лобового скла | 5320-8102056-01 | 2 | 2 | 19 | |||
| 21 | Шкала | 5320-8109229 | 1 | 1 | 21 | |||
| 22 | Притиск троса | 5320-8109365 | 2 | 2 | 22 | |||
| 23 | Кільце фланця | 5320-8118093 | 2 | 2 | 23 | |||
| 24 | Кожух | 5320-8118101-01 | 1 | 1 | 24 | |||
| 25 | Правий розподільник | 2108-8104040 | 1 | 1 | 25 | |||
| 26 | Лівий розподільник | 2108-8104041 | 1 | 1 | 26 | |||
| 29 | Передній шланг обігрівача | 5320-8120143 | 1 | 1 | 29 | |||
| 31 | Скоба | 5320-8120165 | 2 | 2 | 31 | |||
| 32 | Скоба відвідного шланга | 5320-8120167 | 1 | 1 | 32 | |||
| 33 | Рамка фільтра | 5320-8101290 | 1 | 1 | 33 | |||
| 34 | Тримач | 5320-8101292 | 2 | 2 | 34 | |||
| 35 | Фільтрувальний елемент | 5320-8101294 | 1 | 1 | 35 | |||
| 36 | Кронштейн | 53205-8120040 | 1 | 1 | 36 | |||
| 38 | Болт TEM166-6gx__NT__2__ | 1/09022/21 | 9 | 9 | 38 | |||
| 39 | Болт M8-6gх14 | 1/60431/21 | 1 | 1 | 39 | |||
| 40 | Болт M5-6gх10 | 853013 | 3 | 3 | 40 | |||
| 41 | Болт TEM10x 1,25-6gx20 | 1/59705/21 | 2 | 2 | 41 | |||
| 43 | Гвинт М126-6gх__NT__2__ | 1/327760/01 | 8 | 8 | 43 | |||
| 44 | Гвинт М255х__NT__2__ | 1/03899/01 | 4 | 4 | 44 | |||
| 45 | Гвинт М125х__NT__2__ | 1/32740/01 | 22 | 22 | 45 | |||
| 47 | Саморізний гвинт типу АВ | 1/76805/01 | 4 | 4 | 47 | |||
| 49 | Гайка М6-6Н | 1/58962/11 | 9 | 9 | 49 | |||
| 50 | Гайка М10х1,25-6Н | 1/17017/11 | 2 | 2 | 50 | |||
| 51 | Закрита скоба троса | 1/04187/01 | 1 | 1 | 51 | |||
| 52 | Пружинна шайба | 1/05164/77 | 15 | 15 | 52 | |||
| 53 | Пружинна шайба | 1/05166/77 | 1 | 1 | 53 | |||
| 54 | Плоска шайба 5,45х10х1 | 1/05193/01 | 8 | 8 | 54 | |||
| 55 | Плоска шайба 6х12х1, 5 | 1/05194/01 | 8 | 8 | 55 | |||
| 56 | Пружинна шайба | 1/11954/73 | 12 | 12 | 56 | |||
| 63 | Пружинна шайба | 1/05168/73 | 2 | 2 | 63 | |||
| 64 | Повітророзподільник | 5460-8102026 | 2 | 2 | 64 | |||
| 65 | Кронштейн №2 | 5460-8102036 | 1 | 1 | 65 | |||
| 66 | Кронштейн №3 | 5460-8102038 | 1 | 1 | 66 | |||
| 68 | Правий екран обдування лобового скла | 5460-8102040 | 1 | 1 | 68 | |||
| 69 | Лівий екран обдування лобового скла | 5460-8102041 | 1 | 1 | 69 |
