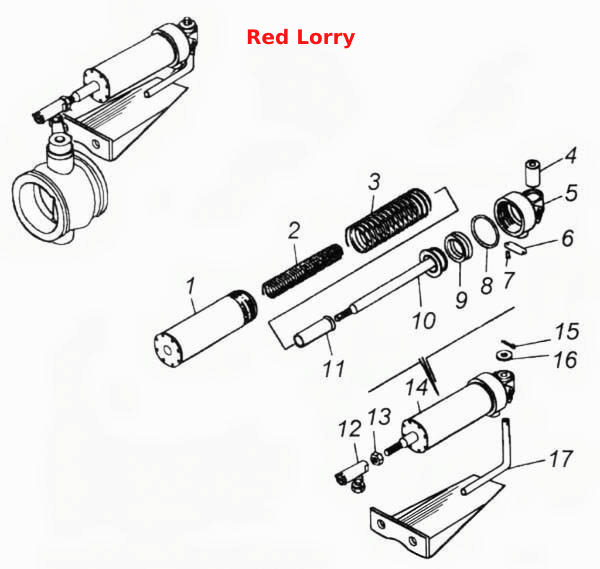

__NT__0__ Циліндр управління заслінкою у зборі
100%
Назва деталі
Циліндр
Заводський номер
100-3570210
Кількість на модель
№
Назва деталі
Циліндр у зборі
Заводський номер
100-3570220
Кількість на модель
1
№
1
Назва деталі
Пружина
Заводський номер
100-3570229
Кількість на модель
1
№
2
Назва деталі
Пружина
Заводський номер
100-3570223
Кількість на модель
1
№
3
Назва деталі
Втулка
Заводський номер
100-3570233
Кількість на модель
1
№
4
Назва деталі
Кришка циліндра
Заводський номер
100-3570230
Кількість на модель
1
№
5
Назва деталі
Табличка
Заводський номер
100-3512099
Кількість на модель
1
№
6
Назва деталі
Порожниста заклепка
Заводський номер
304183
Кількість на модель
2
№
7
Назва деталі
Кільце
Заводський номер
100-3570232
Кількість на модель
1
№
8
Назва деталі
Ущільнювальне кільце
Заводський номер
100-3570228
Кількість на модель
1
№
9
Назва деталі
Поршень у зборі
Заводський номер
100-3570224
Кількість на модель
1
№
10
Назва деталі
Опора
Заводський номер
100-3570227
Кількість на модель
1
№
11
Назва деталі
Наконечник тяги важеля керування регулятором
Заводський номер
740.1108054
Кількість на модель
1
№
12
Назва деталі
Гайка М8-6Н низька
Заводський номер
1/61023/11
Кількість на модель
1
№
13
Назва деталі
Роз'ємний шплінт 6х40
Заводський номер
1/07963/01
Кількість на модель
1
№
15
Назва деталі
Пружинна шайба
Заводський номер
1/05166/01
Кількість на модель
4
№
16
Назва деталі
Кронштейн циліндра у зборі
Заводський номер
53205-3570100
Кількість на модель
1
№
17
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Циліндр | 100-3570210 | |||||||
| 1 | Циліндр у зборі | 100-3570220 | 1 | 1 | 1 | |||
| 2 | Пружина | 100-3570229 | 1 | 1 | 2 | |||
| 3 | Пружина | 100-3570223 | 1 | 1 | 3 | |||
| 4 | Втулка | 100-3570233 | 1 | 1 | 4 | |||
| 5 | Кришка циліндра | 100-3570230 | 1 | 1 | 5 | |||
| 6 | Табличка | 100-3512099 | 1 | 1 | 6 | |||
| 7 | Порожниста заклепка | 304183 | 2 | 2 | 7 | |||
| 8 | Кільце | 100-3570232 | 1 | 1 | 8 | |||
| 9 | Ущільнювальне кільце | 100-3570228 | 1 | 1 | 9 | |||
| 10 | Поршень у зборі | 100-3570224 | 1 | 1 | 10 | |||
| 11 | Опора | 100-3570227 | 1 | 1 | 11 | |||
| 12 | Наконечник тяги важеля керування регулятором | 740.1108054 | 1 | 1 | 12 | |||
| 13 | Гайка М8-6Н низька | 1/61023/11 | 1 | 1 | 13 | |||
| 15 | Роз'ємний шплінт 6х40 | 1/07963/01 | 1 | 1 | 15 | |||
| 16 | Пружинна шайба | 1/05166/01 | 4 | 4 | 16 | |||
| 17 | Кронштейн циліндра у зборі | 53205-3570100 | 1 | 1 | 17 |
