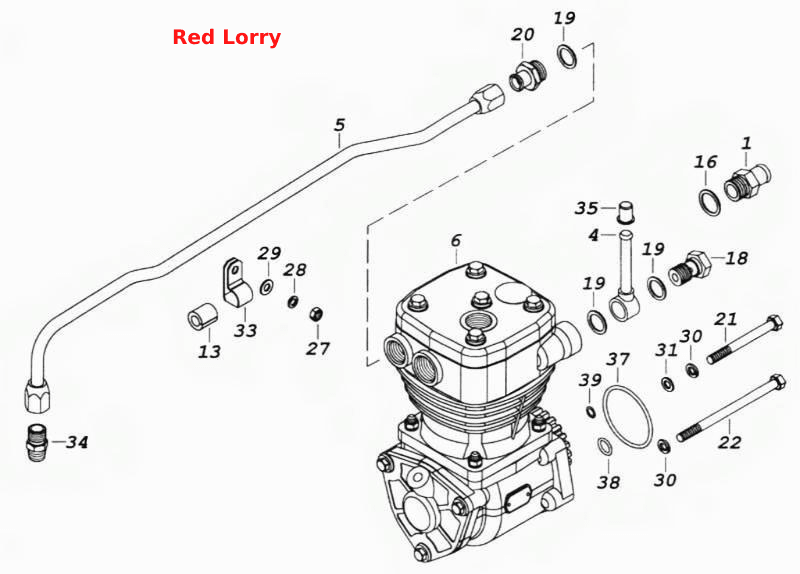

Встановлення компресора
100%
Назва деталі
Встановлення компресора
Заводський номер
7406.3509003-10
Кількість на модель
№
Назва деталі
Штуцер
Заводський номер
7408.3509273
Кількість на модель
1
№
1
Назва деталі
Поворотне з'єднання
Заводський номер
740.3509288
Кількість на модель
1
№
4
Назва деталі
Трубка подачі охолоджувальної рідини до компресора
Заводський номер
7406.3509290
Кількість на модель
1
№
5
Назва деталі
Компресор у зборі
Заводський номер
53205-3509015
Кількість на модель
1
№
6
Назва деталі
Прокладка хомута
Заводський номер
5320-1311089
Кількість на модель
1
№
13
Назва деталі
Прокладка
Заводський номер
740.3509301
Кількість на модель
1
№
16
Назва деталі
гвинт
Заводський номер
740.3509302
Кількість на модель
1
№
18
Назва деталі
Прокладка
Заводський номер
740.3509303
Кількість на модель
3
№
19
Назва деталі
Врізний штуцер
Заводський номер
7408.3509270
Кількість на модель
1
№
20
Назва деталі
Болт M10x1,25-6gx75
Заводський номер
853066
Кількість на модель
2
№
21
Назва деталі
Болт M10x1,25-6gx140
Заводський номер
1/59726/31
Кількість на модель
2
№
22
Назва деталі
Гайка М8-6Н низька
Заводський номер
1/61023/11
Кількість на модель
1
№
27
Назва деталі
Пружинна шайба
Заводський номер
1/05166/73
Кількість на модель
1
№
28
Назва деталі
Плоска шайба 8х17
Заводський номер
1/05196/01
Кількість на модель
1
№
29
Назва деталі
Пружинна шайба
Заводський номер
1/05168/73
Кількість на модель
4
№
30
Назва деталі
Плоска шайба 10,6х18х2
Заводський номер
1/26386/01
Кількість на модель
2
№
31
Назва деталі
Спеціальний хомут
Заводський номер
864411
Кількість на модель
1
№
33
Назва деталі
Вкручуваний штуцер
Заводський номер
864805
Кількість на модель
1
№
34
Назва деталі
Заглушка
Заводський номер
870830
Кількість на модель
1
№
35
Назва деталі
Ущільнювальне кільце
Заводський номер
2101-1012266
Кількість на модель
1
№
37
Назва деталі
Ущільнювальне кільце
Заводський номер
100.3522063
Кількість на модель
1
№
38
Назва деталі
Ущільнювальне кільце
Заводський номер
100.3533057
Кількість на модель
1
№
39
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення компресора | 7406.3509003-10 | |||||||
| 1 | Штуцер | 7408.3509273 | 1 | 1 | 1 | |||
| 4 | Поворотне з'єднання | 740.3509288 | 1 | 1 | 4 | |||
| 5 | Трубка подачі охолоджувальної рідини до компресора | 7406.3509290 | 1 | 1 | 5 | |||
| 6 | Компресор у зборі | 53205-3509015 | 1 | 1 | 6 | |||
| 13 | Прокладка хомута | 5320-1311089 | 1 | 1 | 13 | |||
| 16 | Прокладка | 740.3509301 | 1 | 1 | 16 | |||
| 18 | гвинт | 740.3509302 | 1 | 1 | 18 | |||
| 19 | Прокладка | 740.3509303 | 3 | 3 | 19 | |||
| 20 | Врізний штуцер | 7408.3509270 | 1 | 1 | 20 | |||
| 21 | Болт M10x1,25-6gx75 | 853066 | 2 | 2 | 21 | |||
| 22 | Болт M10x1,25-6gx140 | 1/59726/31 | 2 | 2 | 22 | |||
| 27 | Гайка М8-6Н низька | 1/61023/11 | 1 | 1 | 27 | |||
| 28 | Пружинна шайба | 1/05166/73 | 1 | 1 | 28 | |||
| 29 | Плоска шайба 8х17 | 1/05196/01 | 1 | 1 | 29 | |||
| 30 | Пружинна шайба | 1/05168/73 | 4 | 4 | 30 | |||
| 31 | Плоска шайба 10,6х18х2 | 1/26386/01 | 2 | 2 | 31 | |||
| 33 | Спеціальний хомут | 864411 | 1 | 1 | 33 | |||
| 34 | Вкручуваний штуцер | 864805 | 1 | 1 | 34 | |||
| 35 | Заглушка | 870830 | 1 | 1 | 35 | |||
| 37 | Ущільнювальне кільце | 2101-1012266 | 1 | 1 | 37 | |||
| 38 | Ущільнювальне кільце | 100.3522063 | 1 | 1 | 38 | |||
| 39 | Ущільнювальне кільце | 100.3533057 | 1 | 1 | 39 |
